一种便携式微型全息成像装置的制作方法

本实用新型涉及电子设备领域，特别是涉及一种便携式微型全息成像装置。

背景技术：

全息成像装置是一种利用干涉和衍射原理记录并再现物体真实三维图像的显示装置。该装置具有尺寸灵活、成像清晰度高、内容多样的特点。因此在立体电影、电视、展览馆、科技馆、博物馆应用十分广泛，但是传统的全息成像装置体积较大，使用时必须先对其进行安装固定，移动不方便。针对上述情况，有必要设计一种便携式微型全息成像装置来解决上述问题。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种便携式微型全息成像装置。

本实用新型通过以下技术方案来实现上述目的：

一种便携式微型全息成像装置，包括成像装置主体、光学玻璃，所述成像装置主体上端设置有所述光学玻璃，所述成像装置主体侧面中部设置有电源开关，所述电源开关上设置有工作指示灯，所述成像装置主体侧面下端设置有充电接口，所述成像装置主体正面设置有触摸屏，所述成像装置主体背面下端设置有USB接口，所述成像装置主体内侧底面上设置有电池，所述电池上表面中部设置有投影仪，所述成像装置主体正面中部内侧设置有灯光控制器，所述灯光控制器下表面设置有处理器，所述灯光控制器上表面设置有投影灯，所述成像装置主体背面内侧设置有扬声器。

上述结构中，使用时先将存储有影视资料的U盘插在所述USB接口上，然后打开所述电源开关，通过操作所述触摸屏即可播放U盘内的影视资料，U盘内的视频语音信息通过所述处理器处理后传递给所述投影仪和所述扬声器，所述投影仪将画面投影在所述光学玻璃上，所述扬声器将语音信息播放出来，同时操作者可以通过操作所述触摸屏控制所述投影灯动作，所述灯光控制器根据所述触摸屏反馈来的控制信息控制所述投影灯动作，以配合所述投影仪投影。

为了进一步提高便携式微型全息成像装置的实用性，所述电源开关镶嵌在所述成像装置主体侧面中部，所述工作指示灯镶嵌在所述电源开关上，所述充电接口镶嵌在所述成像装置主体侧面下端。

为了进一步提高便携式微型全息成像装置的实用性，所述触摸屏镶嵌在所述成像装置主体正面，所述USB接口镶嵌在所述成像装置主体背面下端，所述电池通过螺钉紧固连接在所述成像装置主体内侧底面上。

为了进一步提高便携式微型全息成像装置的实用性，所述投影仪通过螺钉紧固连接在所述电池上表面中部，所述灯光控制器通过螺钉紧固连接在所述成像装置主体正面中部内侧，所述处理器通过螺钉紧固连接在所述灯光控制器下表面。

为了进一步提高便携式微型全息成像装置的实用性，所述投影灯通过螺钉紧固连接在所述灯光控制器上表面，所述扬声器通过螺钉紧固连接在所述成像装置主体背面内侧。

为了进一步提高便携式微型全息成像装置的实用性，所述灯光控制器与所述投影灯、所述触摸屏、所述电池电连接，所述处理器与所述USB接口、所述触摸屏、所述扬声器、所述投影仪、所述电池电连接。

有益效果在于：该全息成像装置体积小巧，功能丰富，而且内置所述电池，无需外接电线，比传统的全息成像装置携带更方便。

附图说明

图1是本实用新型所述一种便携式微型全息成像装置的结构示意图；

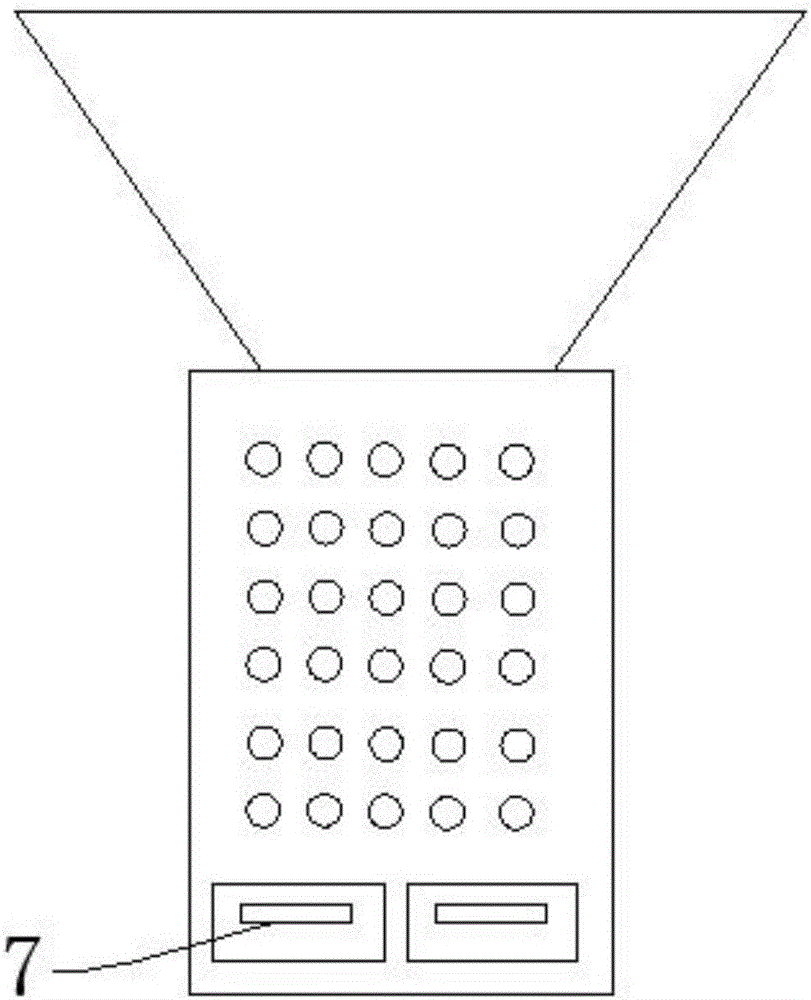

图2是本实用新型所述一种便携式微型全息成像装置的后视图；

图3是本实用新型所述一种便携式微型全息成像装置的成像装置主体的内部结构图。

附图标记说明如下：

1、成像装置主体；2、光学玻璃；3、电源开关；4、工作指示灯；5、充电接口；6、触摸屏；7、USB接口；8、电池；9、扬声器；10、投影仪；11、灯光控制器；12、处理器；13、投影灯。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图3所示，一种便携式微型全息成像装置，包括成像装置主体1、光学玻璃2，成像装置主体1上端设置有光学玻璃2，成像装置主体1侧面中部设置有电源开关3，电源开关3上设置有工作指示灯4，成像装置主体1侧面下端设置有充电接口5，成像装置主体1正面设置有触摸屏6，触摸屏6用于操作者操作控制微型全息成像装置工作，成像装置主体1背面下端设置有USB接口7，USB接口7用于外插U盘，成像装置主体1内侧底面上设置有电池8，电池8用于为成像装置工作提供电能，电池8上表面中部设置有投影仪10，投影仪10用于向光学玻璃2投影形成全息影像，成像装置主体1正面中部内侧设置有灯光控制器11，灯光控制器11用于控制投影灯13动作，灯光控制器11下表面设置有处理器12，处理器12用于处理U盘内的音视频信息，灯光控制器11上表面设置有投影灯13，投影灯13用于辅助投影仪10成像，成像装置主体1背面内侧设置有扬声器9，扬声器9用于播放音视频资料内的语音信息。

上述结构中，使用时先将存储有影视资料的U盘插在USB接口7上，然后打开电源开关3，通过操作触摸屏6即可播放U盘内的影视资料，U盘内的视频语音信息通过处理器12处理后传递给投影仪10和扬声器9，投影仪10将画面投影在光学玻璃2上，扬声器9将语音信息播放出来，同时操作者可以通过操作触摸屏6控制投影灯13动作，灯光控制器11根据触摸屏6反馈来的控制信息控制投影灯13动作，以配合投影仪10投影。

为了进一步提高便携式微型全息成像装置的实用性，电源开关3镶嵌在成像装置主体1侧面中部，工作指示灯4镶嵌在电源开关3上，充电接口5镶嵌在成像装置主体1侧面下端，触摸屏6镶嵌在成像装置主体1正面，USB接口7镶嵌在成像装置主体1背面下端，电池8通过螺钉紧固连接在成像装置主体1内侧底面上，投影仪10通过螺钉紧固连接在电池8上表面中部，灯光控制器11通过螺钉紧固连接在成像装置主体1正面中部内侧，处理器12通过螺钉紧固连接在灯光控制器11下表面，投影灯13通过螺钉紧固连接在灯光控制器11上表面，扬声器9通过螺钉紧固连接在成像装置主体1背面内侧，灯光控制器11与投影灯13、触摸屏6、电池8电连接，处理器12与USB接口7、触摸屏6、扬声器9、投影仪10、电池8电连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
