一种硬连接的LED显示屏箱体的制作方法

本实用新型一种硬连接的LED显示屏箱体，属于LED显示屏技术领域。

背景技术：

当前LED箱体之间的连接方式普遍为分别通过电源线、网线在箱体背部外面连接，这样会增加LED显示屏安装时间及占用空间，且因连线较多，影响LED显示屏背部的美观。

技术实现要素：

本实用新型克服了现有技术存在的不足，提供了一种硬连接的LED显示屏箱体，采用硬连接插件实现箱体之间电源、信号的一体式连接操作，大大提升LED显示屏的安装效率，降低LED显示屏的整体厚度，并提高LED显示屏背部的美观性。

为了解决上述技术问题，本实用新型采用的技术方案为：一种硬连接的LED显示屏箱体，包括箱体本体，所述箱体本体内的一侧设置有插口，所述箱体本体的另一侧对应位置设置有插头，多个所述箱体本体通过彼此对应的插口和插头能连接在一起，所述插头内置电源线和信号线，通过插口和插头将相邻的两个箱体本体之间电源和信号进行一体式连接。

所述插头外侧设置有调整壳体，所述调整壳体外侧设置有调节旋钮，通过转动调节旋钮控制插头的进出，完成插口和插头的连接和拆卸。

本实用新型与现有技术相比具有的有益效果是：本实用新型将电源、信号传输线融合在一个插头内完成传输，并通过旋转方式完成箱体之间电源、信号的一体式连接。实现可在显示屏的正面完成模组、电源、控制卡的维护，省掉后方的维护通道，大大提高了显示屏的维护效率及所占空间。同时也大大提升LED显示屏的安装效率，降低LED显示屏的整体厚度，提高LED显示屏背部的美观性。

附图说明

下面结合附图对本实用新型做进一步的说明。

图1为本实用新型的结构示意图。

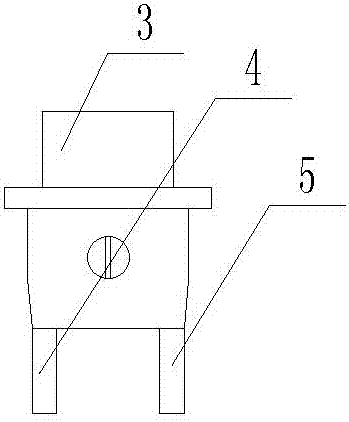

图2为本实用新型中插头的结构示意图。

图中：1为箱体本体、2为插口、3为插头、4为电源线、5为信号线、6为调整壳体、7为调节旋钮。

具体实施方式

如图1、图2所示，本实用新型一种硬连接的LED显示屏箱体，包括箱体本体1，所述箱体本体1内的一侧设置有插口2，所述箱体本体1的另一侧对应位置设置有插头3，多个所述箱体本体1通过彼此对应的插口2和插头3能连接在一起，所述插头3内置电源线4和信号线5，通过插口2和插头3将相邻的两个箱体本体1之间电源和信号进行一体式连接。

所述插头3外侧设置有调整壳体6，所述调整壳体6外侧设置有调节旋钮7，通过转动调节旋钮7控制插头3的进出，完成插口2和插头3的连接和拆卸。

本实用新型将电源、信号传输线融合在一个插头内完成传输，并通过旋转方式完成箱体之间电源、信号的一体式连接。实现可在显示屏的正面完成模组、电源、控制卡的维护，省掉后方的维护通道，大大提高了显示屏的维护效率及所占空间。同时也大大提升LED显示屏的安装效率，降低LED显示屏的整体厚度，提高LED显示屏背部的美观性。

上面结合实施例对本实用新型作了详细说明，但是本实用新型并不限于上述实施例，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
