电压补偿装置及方法、阵列基板、显示装置与流程

本公开涉及充电技术领域，尤其涉及一种电压补偿装置及方法、阵列基板、显示装置。

背景技术：

在amoled显示技术中，像素驱动电路中需要连接一驱动电压(vdd)，该驱动电压的稳定性对于模组的正常显示，起着至关重要的影响。

相关技术中，该驱动电压由显示集成电路(displayic)提供，然而，由显示集成电路(displayic)提供的驱动电压(vdd)存在电压值波动的问题，从而造成模组在显示过程中出现局部花屏的异常现象。

需要说明的是，在上述背景技术部分公开的信息仅用于加强对本公开的背景的理解，因此可以包括不构成对本领域普通技术人员已知的现有技术的信息。

技术实现要素：

本公开的目的在于提供一种电压补偿装置及方法、阵列基板、显示装置，进而至少在一定程度上克服相关技术中，驱动电压(vdd)存在电压值波动的技术问题。

根据本发明的一个方面，提供一种电压补偿装置，用于补偿像素驱动电路的驱动电压，该电压补偿装置包括比较单元和补偿单元。比较单元用于实时接收所述像素驱动电路的驱动电压和一参考电压，并生成所述驱动电压和所述参考电压的差值模拟信号；补偿单元用于接收所述差值模拟信号，并根据所述差值模拟信号生成用于补偿所述驱动电压到的补偿电压。

在本发明的一种示例性实施例中，所述比较单元包括模数转换器和减法器和编码器。模数转换器用于实时接收所述驱动电压和所述参考电压，并根据所述驱动电压生成为第一数字信号，根据所述参考电压生成第二数字信号；减法器与所述模数转换器连接，用于接收所述第一数字信号和所述第二数字信号，并对所述第一数字信号和所述第二数字信号进行减法运算，从而得出差值信号；编码器与所述减法器连接，用于接收所述差值信号并根据所述差值信号生成所述差值模拟信号。

在本发明的一种示例性实施例中，所述补偿单元包括协议信号生成模块以及电压输出模块。协议信号生成模块与所述编码器连接，用于接收所述差值模拟信号并根据所述差值模拟信号生成协议信号；电压输出模块与所述协议信号生成模块连接，用于接收所述协议信号，并根据所述协议信号生成所述补偿电压。

在本发明的一种示例性实施例中，所述像素驱动电路所在阵列基板包括显示集成电路，所述协议信号生成模块形成于所述显示集成电路。

根据本发明的一个方面，提供一种电压补偿方法，用于补偿像素驱动电路的驱动电压，该方法包括：

实时采集所述驱动电压和一参考电压，并生成所述驱动电压与所述参考电压的差值模拟信号，所述参考电压为所述驱动电压的标准电压；

根据所述差值模拟信号生成用于补偿所述驱动电压到的补偿电压。

在本发明的一种示例性实施例中，所述实时采集所述驱动电压和一参考电压，并生成所述驱动电压与所述参考电压的差值模拟信号包括：

利用模数转换器实时接收所述驱动电压和所述参考电压，并根据所述驱动电压生成为第一数字信号，根据所述参考电压生成第二数字信号；

利用减法器接收所述第一数字信号和所述第二数字信号，并对所述第一数字信号和所述第二数字信号进行减法运算，从而得出差值信号；

利用编码器接收所述差值信号并根据所述差值信号生成差值模拟信号。

在本发明的一种示例性实施例中，所述根据所述差值模拟信号生成用于补偿所述驱动电压到的补偿电压包括：

利用协议信号生成模块接收所述差值模拟信号并根据所述差值模拟信号生成协议信号；

利用电压输出模块接收所述协议信号，并根据所述协议信号生成所述补偿电压。

在本发明的一种示例性实施例中，所述像素驱动电路所在阵列基板包括显示集成电路，所述协议信号生成模块共用所述显示集成电路。

根据本发明的一个方面，提供一种阵列基板，该阵列基板包括上述的电压补偿装置。

根据本发明的一个方面，提供一种显示装置，该显示装置包括上述的阵列基板。

本发明提供一种电压补偿装置及方法、阵列基板、显示装置。该电压补偿装置首先利用比较单元实时接收所述像素驱动电路的驱动电压和一参考电压，并生成所述驱动电压和所述参考电压的差值模拟信号；然后利用补偿单元接收所述差值模拟信号，并根据所述差值模拟信号生成用于补偿所述驱动电压的补偿电压。一方面，该电压补偿装置可以实时补偿驱动电压的值使得补偿后的驱动电压稳定为上述参考电压，从而避免了驱动电压波动造成的显示异常；另一方面，该电压补偿装置结构简单，成本较低。

应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本发明。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并与说明书一起用于解释本公开的原理。显而易见地，下面描述中的附图仅仅是本公开的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

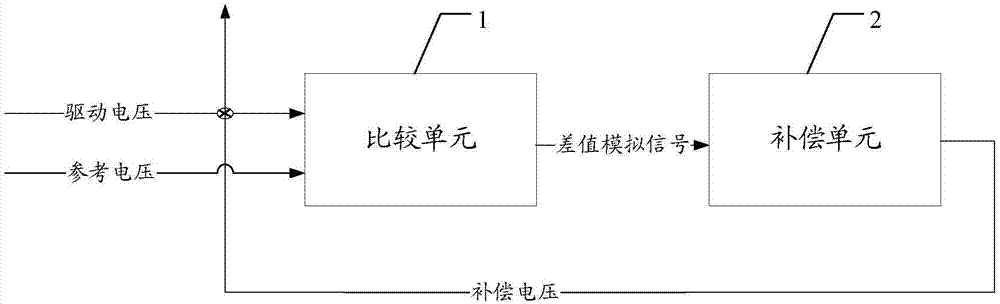

图1为本公开电压补偿装置一种示例性实施例的结构示意图；

图2为本公开电压补偿装置另一种示例性实施例的结构示意图；

图3为本公开电压补偿装置另一种示例性实施例的结构示意图；

图4为本公开电压补偿方法一种示例性实施例的流程图。

具体实施方式

现在将参考附图更全面地描述示例实施例。然而，示例实施例能够以多种形式实施，且不应被理解为限于在此阐述的范例；相反，提供这些实施例使得本发明将更加全面和完整，并将示例实施例的构思全面地传达给本领域的技术人员。图中相同的附图标记表示相同或类似的结构，因而将省略它们的详细描述。

虽然本说明书中使用相对性的用语，例如“上”“下”来描述图标的一个组件对于另一组件的相对关系，但是这些术语用于本说明书中仅出于方便，例如根据附图中所述的示例的方向。能理解的是，如果将图标的装置翻转使其上下颠倒，则所叙述在“上”的组件将会成为在“下”的组件。其他相对性的用语，例如“高”“低”“顶”“底”“左”“右”等也作具有类似含义。当某结构在其它结构“上”时，有可能是指某结构一体形成于其它结构上，或指某结构“直接”设置在其它结构上，或指某结构通过另一结构“间接”设置在其它结构上。

用语“一个”、“一”、“所述”用以表示存在一个或多个要素/组成部分/等；用语“包括”和“具有”用以表示开放式的包括在内的意思并且是指除了列出的要素/组成部分/等之外还可存在另外的要素/组成部分/等。

本示例性实施例首先提供一种电压补偿装置，用于补偿像素驱动电路的驱动电压，如图1所示，为本公开电压补偿装置一种示例性实施例的结构示意图。该电压补偿装置包括比较单元1和补偿单元2。比较单元1用于实时接收所述像素驱动电路的驱动电压和一参考电压，并生成所述驱动电压和所述参考电压的差值模拟信号；补偿单元2用于接收所述差值模拟信号，并根据所述差值模拟信号生成用于补偿所述驱动电压到的补偿电压。其中，参考电压为驱动电压的标准电压。

本示例性实施例提供一种电压补偿装置。该电压补偿装置首先利用比较单元实时接收所述像素驱动电路的驱动电压和一参考电压，并生成所述驱动电压和所述参考电压的差值模拟信号；然后利用补偿单元接收所述差值模拟信号，并根据所述差值模拟信号生成用于补偿所述驱动电压的补偿电压。一方面，该电压补偿装置可以实时补偿驱动电压的值使得补偿后的驱动电压稳定为上述参考电压，从而避免了驱动电压波动造成的显示异常；另一方面，该电压补偿装置结构简单，成本较低。

本示例性实施例中，如图2所示，为本公开电压补偿装置一种示例性实施例的结构示意图。所述比较单元1可以包括模数转换器11、减法器12和编码器13。模数转换器11用于实时接收所述驱动电压和所述参考电压，并根据所述驱动电压生成为第一数字信号，根据所述参考电压生成第二数字信号；减法器12与所述模数转换器连接，用于接收所述第一数字信号和所述第二数字信号，并对所述第一数字信号和所述第二数字信号进行减法运算，从而得出差值信号；编码器13与所述减法器连接，用于接收所述差值信号并根据所述差值信号生成所述差值模拟信号。其中，如图3所示，为本公开电压补偿装置一种示例性实施例的结构示意图。模数转化器11与减法器12可以通过八信道连接，模数转化器实时接收驱动电压和参考电压，并分别将驱动电压、参考电压转化为二进制的第一数字信号和第二数字信号，减法器接收第一数字信号和第二数字信号，并计算第一数字信号和第二数字信号的差值从而得到差值信号，该差值信号为数字信号。减法器12和编码器13也可以通过八信道连接，编码器13可以将为数字信号转化为协议信号生成模块21可以接收的模拟信号。即将差值信号转化为差值模拟信号。

本示例性实施例中，所述补偿单元2可以包括协议信号生成模块21以及电压输出模块22。协议信号生成模块21与所述编码器13连接，用于接收所述差值模拟信号并根据所述差值模拟信号生成协议信号；电压输出模块22与所述协议信号生成模块连接，用于接收所述协议信号，并根据所述协议信号生成所述补偿电压。其中，如图3所示，协议信号生成模块21可以通过在显示集成电路3中编程实现，显示集成电路3本身具有单线控制协议管脚swire、使能信号引脚en、数据信号引脚data。显示集成电路3通过使能信号引脚en向编码器13发出使能信号，使能信号控制编码器13将差值模拟信号通过数据信号引脚data传输到显示集成电路内。显示集成电路根据差值模拟信号生成协议信号，其中，协议信号为一脉冲信号。电压输出模块22可以为输出电压可调模块(dc-dc模块)，电压输出模块22可以根据协议信号单位时间内脉冲的个数生成一补偿电压。并将该补偿电压补偿到驱动信号上。本示例性实施例中，将协议信号生成模块21通过在显示集成电路3中编程实现可以避免单独设置协议信号生成模块的电路，从而可以节约成本。

本示例性实施例还提供一种电压补偿方法，用于补偿像素驱动电路的驱动电压，如图4所示，为本公开电压补偿方法一种示例性实施例的流程图。该方法包括：

步骤s1：实时采集所述驱动电压和一参考电压，并生成所述驱动电压与所述参考电压的差值模拟信号，所述参考电压为所述驱动电压的标准电压；

步骤s2：根据所述差值模拟信号生成用于补偿所述驱动电压到的补偿电压。

本示例性实施例中，所述实时采集所述驱动电压和一参考电压，并生成所述驱动电压与所述参考电压的差值模拟信号包括：

利用模数转换器实时接收所述驱动电压和所述参考电压，并根据所述驱动电压生成为第一数字信号，根据所述参考电压生成第二数字信号；

利用减法器接收所述第一数字信号和所述第二数字信号，并对所述第一数字信号和所述第二数字信号进行减法运算，从而得出差值信号；

利用编码器接收所述差值信号并根据所述差值信号生成差值模拟信号。

本示例性实施例中，所述根据所述差值模拟信号生成用于补偿所述驱动电压到的补偿电压包括：

利用协议信号生成模块接收所述差值模拟信号并根据所述差值模拟信号生成协议信号；

利用电压输出模块接收所述协议信号，并根据所述协议信号生成所述补偿电压。

本示例性实施例中，所述像素驱动电路所在阵列基板包括显示集成电路，所述协议信号生成模块形成于所述显示集成电路。即协议信号生成模块通过对显示集成电路编程实现。

本示例性实施例提供的电压补偿方法与上述电压补偿装置具有相同的技术特征和工作原理，此处不再赘述。

根据本发明的一个方面，提供一种阵列基板，该阵列基板包括上述的电压补偿装置。

本示例性实施例提供的阵列基板与上述电压补偿装置具有相同的技术特征和工作原理，此处不再赘述。

根据本发明的一个方面，提供一种显示装置，该显示装置包括上述的阵列基板。

本示例性实施例提供的显示装置与上述阵列基板具有相同的技术特征和工作原理，此处不再赘述。

本领域技术人员在考虑说明书及实践这里发明的发明后，将容易想到本发明的其它实施方案。本申请旨在涵盖本发明的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本发明的一般性原理并包括本发明未发明的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本发明的真正范围和精神由所附的权利要求指出。

上述所描述的特征、结构或特性可以以任何合适的方式结合在一个或更多实施方式中，如有可能，各实施例中所讨论的特征是可互换的。在上面的描述中，提供许多具体细节从而给出对本发明的实施方式的充分理解。然而，本领域技术人员将意识到，可以实践本发明的技术方案而没有特定细节中的一个或更多，或者可以采用其它的方法、组件、材料等。在其它情况下，不详细示出或描述公知结构、材料或者操作以避免模糊本发明的各方面。
