一种简易迷你字雕刻机的制作方法

本实用新型涉及一种雕刻机，具体涉及一种简易迷你字雕刻机。

背景技术：

LED迷你字也称亚克力高光字也就是说用机器雕刻出来的高光坯字不需要其它工艺处理被切割要平滑发亮振纹很轻很均匀，才能保证成品迷你字在LED发光时折射很均匀，要保证如此的发光字效果，除了对切割刀具要求高外，对雕刻机器的要求是很高的，无论从采用部件，加工都是要求要很好的，这样制造成本降低成为主要解决课题。随着高档LED亚克力迷你字的市场迅猛增大，对迷你字雕刻机的需求也迅速增大，对机器的精度要求随即增高.对机器的价格要求越来越低，迷你字雕刻机市场随即竞争激烈。目前，迷你字雕刻机整体结构复杂，重量较重，成本较高，运行过程中震动剧烈，加工精度较低。

技术实现要素：

本实用新型的目的是提供一种简易迷你字雕刻机，以解决现有雕刻机结构复杂、重量较重、成本较高、震动剧烈、加工精度较低的问题。

本实用新型提供的一种简易迷你字雕刻机，包括床身，所述床身一侧设置电机，所述电机连接减速机，所述减速机设置驱动齿轮，所述驱动驱动齿轮上部设置齿条，所述齿条设置立柱架，所述立柱架侧面设置滑块，所述滑块内部设置直线导轨，所述立柱架顶端设置横梁，所述横梁设置雕刻机头，所述雕刻机头设置换刀主轴。

进一步的，所述所述电机为伺服电机。

进一步的，所述驱动齿轮最高点与直线导轨的距离为90-100mm。

进一步的，所述减速机为行星减速机。

本实用新型的有益效果是：

（1）本实用新型提供的简易迷你字雕刻机，结构简单、设计新颖，通机身工作过程中的受力分析，重新设计直线导轨与驱动齿轮之间的距离，从而降低机身工作时的震动；雕刻机工作时：立柱架在直线导轨的约束下通过伺服电机、减速机、驱动齿轮、齿条等的驱动进行移动，从而带动横梁运动，最终实现雕刻机头的移动进行迷你字的雕刻。

（2）本实用新型提供的简易迷你字雕刻机，其中驱动齿轮与直线导轨底端的距离为90-100mm，此时工作时机身的震动振幅最小，降低了现有迷你字雕刻机的震动情况，提高了迷你字的加工精度；此外，该结构的设计大大减轻了床身的重量，降低了成本，同时对雕刻机头换刀主轴的要求也大幅度降低，解决了现有雕刻机必须采用进口换刀主轴的问题，该装置采用国产换刀主轴完全可以达到甚至优于进口换刀主轴的迷你字雕刻效果。

附图说明

图1为本实用新型一种简易迷你字雕刻机结构示意图；

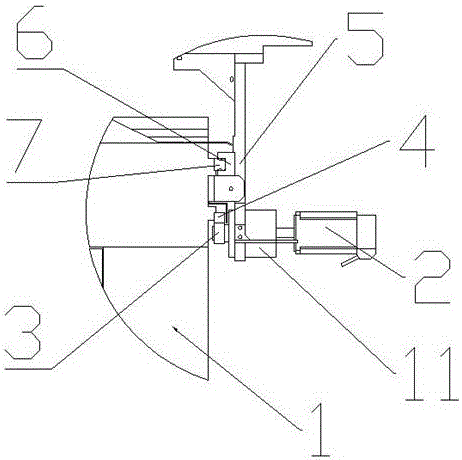

图2为本实用新型一种简易迷你字雕刻机局部结构放大示意图；

附图标示1、床身；2、电机；3、驱动齿轮；4、齿条；5、立柱架；6、滑块；7、直线导轨；8、横梁；9、雕刻机头；10、换刀主轴；11、减速机。

具体实施方式

以下结合实例对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1-2所示，一种简易迷你字雕刻机，包括床身1，所述床身1一侧设置电机2，所述电机2连接减速机11，所述减速机11设置驱动齿轮3，所述驱动驱动齿轮3上部设置齿条4，所述齿条4设置立柱架5，所述立柱架5侧面设置滑块6，所述滑块6内部设置直线导轨7，所述立柱架5顶端设置横梁8，所述横梁8设置雕刻机头9，所述雕刻机头9设置换刀主轴10。

优选的，所述所述电机2为伺服电机。

优选的，所述驱动齿轮3最高点与直线导轨7的距离为96mm。

优选的，所述减速机11为行星减速机。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
