一种采用单一渐变材料光栅实现导模共振滤波的方法与流程

本发明涉及一种采用单一渐变材料光栅实现导模共振滤波的方法，尤其是一种消除传统导模共振滤波受制于基底折射率大小的方法，属于光通信和微光机电领域。

背景技术：

导模共振滤波器是一种利用导模共振效应实现共振滤波的光学元件，这类滤波器所需的膜层数少，滤波性能优越，在激光高反系统、偏振系统、光调制器以及生物传感等方面有着重要的应用价值。传统的导模共振光栅由多个离散膜层组成的，每个膜层之间的折射率是突变的，这给滤波器性能带来了很多负面影响：(1)由于高低折射率材料的机械性质不一样，例如热膨胀系数、杨氏弹性模量、泊松比的差异，在镀膜过程中，高低折射率膜层间会产生较大的应力，膜层之间的黏附性也不是很好，这弱化了整个膜系的机械和力学性能，使薄膜的抗划伤能力和抗磨性能变差。(2)由于高低折射率膜材料在微观结构上不匹配，膜层之间界面处的粗糙度会被复制放大，增加了散射损失。(3)膜层之间的突变界面处通常会产生很大的电场，减小了光学薄膜的抗激光损伤阈值。(4)传统多层膜结构导模共振滤波器要求结构中存在波导层，也就是结构中至少有一种膜层的折射率高于基底折射率，若基底折射率高于波导层折射率时，结构的导模共振滤效应将消失，这限制了导模共振滤波器对基底材料的选择。上述负面影响常常成为限制多层膜导模共振滤波器应用的主要因素。

技术实现要素：

为了弥补传统多层膜结构膜导模共振滤波器存在的缺陷，本发明提供了一种采用单一渐变材料实现导模共振滤波的方法。

所述方法是在基底上镀制一层渐变折射率薄膜，通过刻蚀该渐变折射率薄膜得到导模共振光栅结构，进而得到采用单一渐变折射率薄膜的导模共振滤波器。所述方法通过选择不同的刻蚀深度和渐变系数，调整滤波器通道位置和通道数目，实现单通道和多通道反射滤波功能。

所述渐变折射率薄膜的渐变层沿厚度方向的折射率由式(1)表示，其中n₀为常数，α为渐变系数，d_gra为渐变层的厚度，n_gra为渐变层折射率，y为坐标轴，指向为渐变层厚度增大方向。对于给定的渐变层厚度d_gra，通过调节α可以调节渐变层的折射率取值范围；反之，对于给定的渐变系数α，通过调节d_gra可以调节渐变层的折射率取值范围。

n_gra(y)＝n₀+αy(0≤y≤d_gra) 式(1)

在本发明中，对于所述的采用单一渐变折射率薄膜的导模共振滤波器，通过调节滤波器结构参数，比如调节光栅周期、渐变层厚度、刻蚀深度、光栅占空比、渐变系数等可以在任意波段实现TE和TM偏振的导模共振滤波。

在本发明的一种实施方式中，针对可见光波段，选取基底折射率n_s＝2.1，渐变层折射率n_gra∈(1.5,2.1)，n₀＝1.5，渐变层厚度d_gra＝1μm，光栅占空比f＝0.5，刻蚀深度d_g＝0.1μm，光栅周期Λ＝0.32μm，滤波器在通道位置590.4nm处得到一个反射率为100％的共振峰，反射光谱带宽为2.4nm，旁带反射率均低于3％，抗反射滤波性能优良。

在本发明的一种实施方式中，针对可见光波段，选取基底折射率n_s＝2.1，渐变层折射率n_gra∈(1.5,2.1)，n₀＝1.5，渐变层厚度d_gra＝1μm，光栅占空比f＝0.5，光栅周期Λ＝0.32μm，通过调节刻蚀深度在d_g＝50-150nm内变化，使滤波器的通道位置在581.8-598.7nm范围内变化，反射光谱带宽从1.1nm变化到2.8nm。

在本发明的一种实施方式中，保持其他结构参数不变，通过调节渐变系数α选择导模共振滤波的通道数目。

在本发明中，由于渐变层折射率沿厚度方向递增，也就是渐变层上方折射率高，导模的电磁场能量主要被局域在渐变层上方，因此导模共振滤波受基底折射率的影响几乎可以忽略。因而，保持其他结构参数不变，选取不同的基底材料，无论基底折射率低于或高于渐变层折射率的最大值，导模共振滤波器通道位置保持不变，旁带反射率低，滤波性能优良。这表明对于单一材料渐变折射率导模共振滤波器，在实际应用中可以忽略基底折射率大小对导模共振的影响，任意选择基底折射率，滤波器滤波通道位置不变，滤波器滤波性能优良。渐变折射率导模共振滤波器对基底折射率高度不敏感的特征，可以消除传统导模共振滤波器中波导层折射率需高于基底折射率的限制，这在实际应用中具有很大优势。

本发明提供的一种利用单一渐变材料光栅设计导模共振滤波器的方法，可以设计出具有优良抗反射特性的导模共振滤波器。通过选择不同的刻蚀深度d_g，可以选择不同的通道位置；维持刻蚀深度d_g不变，降低渐变系数α可以增加滤波器的通道数目，实现导模共振多通道滤波。在此基础上，通过优化结构参数，导模共振滤波性能还可以得到进一步提高。这类单一渐变材料光栅结构的导模共振效应不受基底折射率大小影响，导模共振抗反射滤波性能优良。在微光机电系统、光学仪器、光学测量、通讯滤波等领域具有一定的应用前景。

本发明采用的渐变折射率薄膜的机械性质和微观结构在纵向上是连续变化的，没有突变的界面，它其实就是一个复杂的单层膜。应力在整个膜层内是均匀分布的，这提高了薄膜材料之间以及薄膜与基片之间的附着力，改善了薄膜的机械性能、力学性能，相对减小了薄膜的散射损失，提高了薄膜的抗激光损伤阈值，基于渐变折射率薄膜设计的导模共振滤波器可以消除基底折射率大小对导模共振滤波的限制。

附图说明

图1为本发明一种实施方式中单一渐变材料导模共振滤波器结构示意图，Λ为光栅的周期，f为光栅的占空比，n_gra为渐变层的折射率，d_gra为渐变层厚度，d_g为刻蚀深度，n_c和n_s分别为入射媒质和基底的折射率。

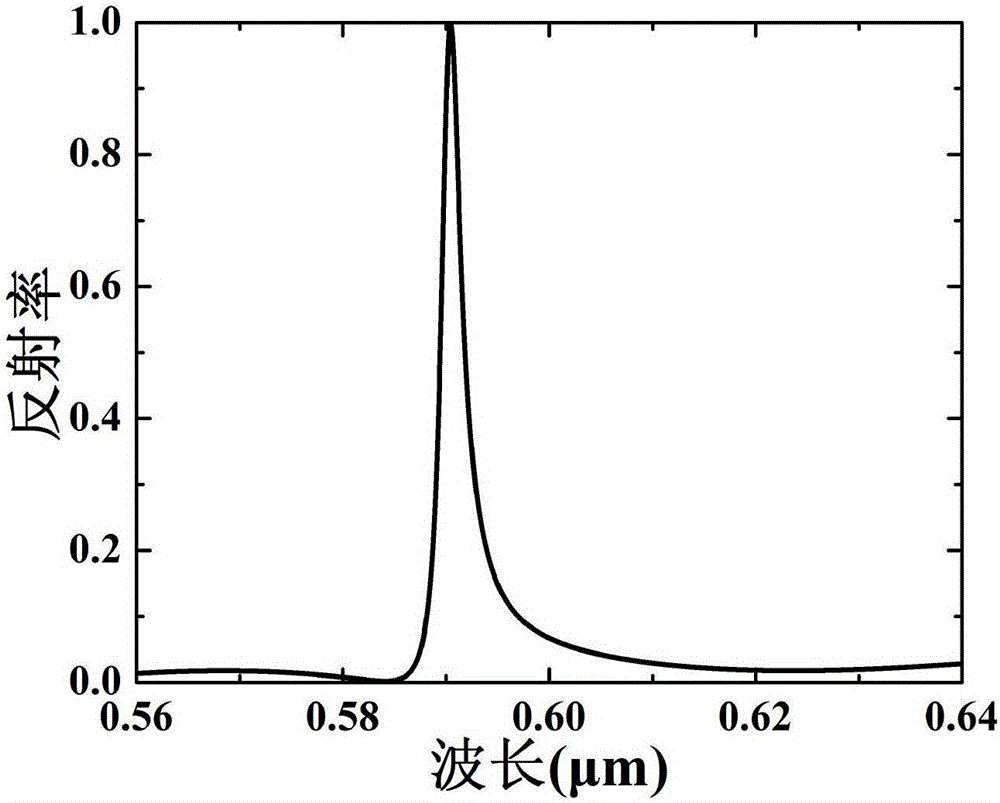

图2为本发明一种实施方式中单一渐变材料导模共振滤波器在d_gra＝1μm时实现的滤波光谱曲线。

图3为本发明一种实施方式中单一渐变材料导模共振滤波器在不同刻蚀深度下的滤波光谱曲线。

图4为本发明一种实施方式中单一渐变材料导模共振滤波器在不同渐变系数下的多通道滤波光谱曲线。

图5为本发明一种实施方式中单一渐变材料导模共振滤波器在不同折射率基底下的滤波光谱曲线。

具体实施方式

实施例1采用单一渐变材料光栅结构设计导模共振滤波器

在本实施例中，我们选取TM偏振光正入射，渐变层折射率n_gra∈(1.5,2.1)，也就是n_gra的大小在1.5-2.1的范围内线性变化，n₀＝1.5，基底的折射率n_s＝2.1。当α＝0.6，由式(1)，可知渐变层厚度d_gra＝1μm，选取光栅周期Λ＝0.32μm，刻蚀深度d_g＝0.1μm，光栅占空比f＝0.5，采用光栅矢量衍射理论计算，可以在通道位置为590.4nm处实现导模共振滤波，峰值波长反射率达100％，光谱带宽为2.4nm，滤波器旁带反射率低于3％，滤波器滤波性能优越，如图2所示。

在实际应用中，滤波器的设计波长和材料可以根据实际需要来选取，可以选用TE或TM偏振光入射，在正入射或斜入射条件均可实现导模共振滤波。渐变折射率薄膜可以采用电子束共蒸，等离子体增强化学气象沉积(PECVD)，单靶溅射和双靶共溅射方法等实现；渐变折射率层的刻蚀可以采用电子束刻蚀、离子束辅助刻蚀、或纳米压印等方法实现。

实施例2改变刻蚀深度选择单一渐变材料导模共振滤波器的通道位置

基于实施例1的结构参数，在维持其他参数不变的条件下，可以通过选择不同的刻蚀深度来实现通道位置的选择。

比如d_g分别取50nm，75nm，100nm，125nm，150nm，采用矢量衍射理论计算，得到图3的光谱，可以看到，当d_g不断增大时，滤波器通道位置向短波方向移动，峰值波长处反射率均达100％。当d_g从50nm增大到150nm时，滤波器通道位置从598.7nm移动到581.8nm，反射光谱带宽由1.1nm增大至2.8nm，滤波器旁带反射率低，滤波器窄带抗反射滤波特性优良。因此，维持其他参数不变，通过选择不同的刻蚀深度可以选择滤波器的通道位置。

实施例3调节渐变系数α实现导模共振多通道滤波

在实施例1的参数下，维持其他参数不变，通过调节渐变系数α来实现对渐变层厚度的控制。当渐变层的厚度越大，由于导模共振的多模共振效应，结构中支持的导模模式数将越多，导模共振滤波器的通道数目也就越多。因此，通过控制渐变系数α，可以控制导模共振的通道数量。也就是，降低渐变系数α，渐变折射率膜层厚度增加，导模共振滤波器的通道数目将增多。

本例中我们分别选取α＝0.75，α＝0.5和α＝0.4三个不同参数，采用矢量衍射理论计算滤波器的光谱曲线，得到图3，分别实现单通道、双通道和三通道导模共振滤波。

实施例4实现对基底折射率不敏感的导模共振滤波

在实施例1的参数下，维持其它参数不变，选取不同折射率基底，比如n_s分别为1.5，1.8，2.1，2.4，采用矢量衍射理论计算导模共振滤波器光谱曲线，可以看到不同折射率基底对通道位置没有影响，即便基底折射率大于渐变层折射率的最大值2.1，导模共振的通道均出现在590.4nm处，滤波器峰值反射率高，旁带反射率整体偏低，导模共振滤波性能优良。因此，单一渐变材料导模共振滤波器摆脱了传统导模共振滤波器受基底折射率大小的制约，即便在高折射率基底上依然具有优越的滤波性能。

虽然本发明已以较佳实施例公开如上，但其并非用以限定本发明，任何熟悉此技术的人，在不脱离本发明的精神和范围内，都可做各种的改动与修饰，因此本发明的保护范围应该以权利要求书所界定的为准。
