微型投影机的制作方法

本实用新型涉及投影
技术领域：
，特别涉及一种微型投影机。
背景技术：

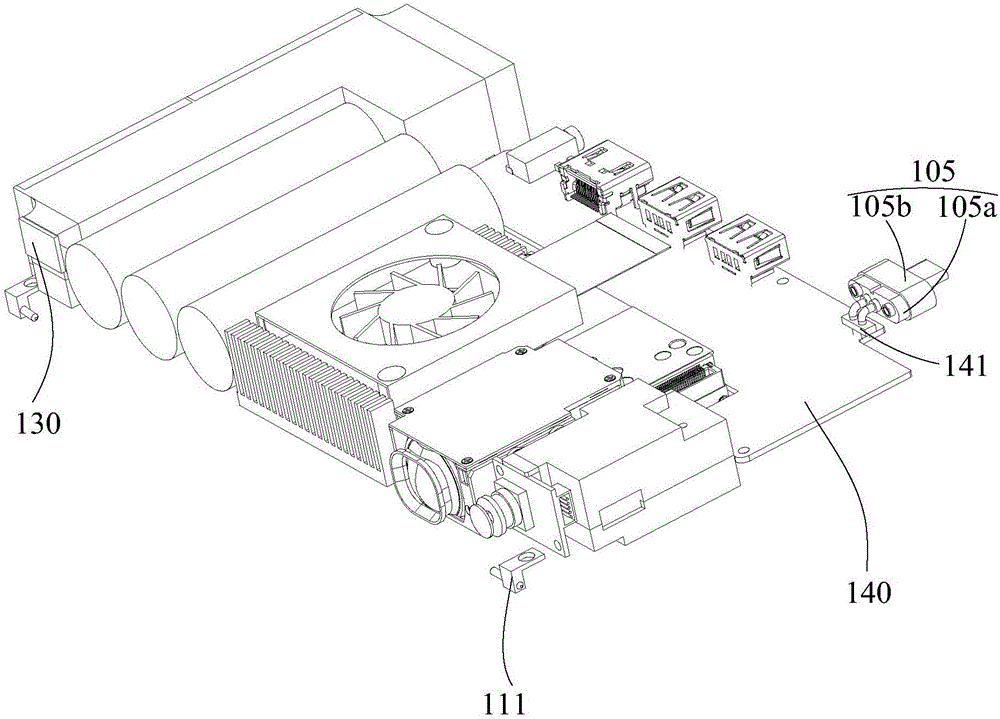

：微型投影机在实际使用中经常需要调节其出光侧高度和仰角角度，以使其投射的画面正好投射到幕布上。目前，微型投影机通常是通过在其机体的下面垫一些物品，以提升微型投影机的出光侧高度和仰角，这种调节卫星投影机高度和仰角角度的方式需要额外借助垫高的物品，非常不方便。技术实现要素：本实用新型的主要目的是提供一种微型投影机，旨在更方便调节微型投影机的投射角度。为实现上述目的，本实用新型提出的微型投影机，包括壳体和设于所述壳体内的光机，还包括开盖；所述壳体的一侧为供所述光机出光的出光侧，所述开盖铰接于所述壳体的出光侧的底端边缘。优选地，所述出光侧上设有与所述开盖适配的凹槽；所述凹槽的槽底面设有供所述光机的出光的开口。优选地，所述出光侧设有供所述微型投影机散热的出风口。优选地，所述开盖与所述壳体通过铰接轴铰接，所述铰接轴的两端为阻尼段。优选地，所述微型投影机还包括主板以及与所述主板连接的霍尔开关；所述开盖正对所述壳体的一面上设有磁铁片，所述霍尔开关与所述磁铁片对应设置。优选地，所述主板上设有电源接口板；所述壳体邻近所述电源接口板的一内侧壁上设有电源线端子；所述电源线端子包括设于所述电源接口板上的第一磁性块，以及与所述第一磁性块相对且间隔设置的第二磁性块，所述第二磁性块上设有导针，所述第一磁性块与所述第二磁性块吸合时，所述导针与所述电源接口板导通连接。本实用新型技术方案通过采用在壳体对应微型投影机的出光侧的侧壁上设有一开盖，开盖与壳体的底端边缘铰接；通过开盖转动，支撑整个壳体，调整壳体的高度，从而实现调整微型投影机的投射角度，无需再在微型投影机的下方垫物品以增加投射角度，使得调节微型投影机的投射角度更加方便。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型微型投影机较佳实施例的结构示意图；图2为本实用新型微型投影机较佳实施例的另一结构示意图；图3为本实用新型微型投影机较佳实施例的又一结构示意图。附图标号说明：标号名称标号名称100壳体110光机120开盖130霍尔开关140主板141电源接口板101凹槽102开口103出风口105电源线端子105a第一磁性块105b第二磁性块111阻尼段122磁铁片本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。另外，在本实用新型中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。本实用新型提出一种微型投影机。参照图1至3，图1为本实用新型微型投影机较佳实施例的结构示意图；图2为本实用新型微型投影机较佳实施例的另一结构示意图；图3为本实用新型微型投影机较佳实施例的又一结构示意图。在本实用新型实施例中，参照图1和图2，该微型投影机包括壳体100和设于壳体100内的光机110，还包括开盖120；壳体100的一侧为供光机110出光的出光侧，开盖120铰接于壳体100的出光侧的底端边缘。具体地，在实际使用中，经常由于微型投影机放置的桌面或放置面的高度与微型投影机的投射高度不匹配，需要另外在微型投影机的下面垫物品用以增加其投射角度，这种缺陷严重影响微型投影机的使用体验。因此在本实施中，壳体100供光机110出光的一侧为出光侧，并在壳体100的出光侧设置一开盖120，且开盖120与壳体100的出光侧的底端边缘铰接，使得开盖120可以向下转动至合适的位置，利用已转动一定角度的开盖120支撑壳体100，通过调整壳体100的高度，从而使得微型投影机的投射角度改变。本实施例中，开盖110优选翻转角度为90度至270度，因为在这个角度范围能形成有效的支撑角度，让微型投影机能从离放置面的最低值0度至离放置面的最高值90度之间变化。当然，在其他实施例中，开盖120还可以用其他结构代替，只要它能实现支撑壳体100的作用即可，例如：保护套、驱动装置与皮带轮组件结合等等。在微型投影机使用过程中，当微型投影机的投射高度与放置面的高度不匹配时，使用者手动转动开盖120至合适的角度，改变开盖120与放置面之间的夹角，使得开盖120可以支撑壳体100，从而实现方便调节微型投影机的投射角度，无需再通过在微型投影机的下方垫物品以改变其投射角度。本实用新型技术方案通过采用在壳体100对应微型投影机的出光侧上设置一开盖120，且开盖120与壳体100的出光侧的底端边缘铰接，利用开盖120转动后支撑壳体100，改变壳体100的高度，从而实现更方便地调节微型投影机的投射角度。进一步地，参照图1，出光侧(图中未示)设有与开盖120适配的凹槽101；凹槽101的槽底面设有供光机110的出光的开口102。具体地，壳体100的出光侧设有凹槽101，即该凹槽101朝壳体100的内部凹陷，为了让开盖120能与壳体100形成一个平整的整体，该凹槽101设计的形状与开盖120的形状适配，因此开盖120可以旋转至凹槽101中，并与壳体100形成一个完整的盒体。为了能保护光机110的镜头，凹槽101的槽底面设有供光机110的出光的开口102，即该开口102能与光机110的出光位置相连通，能给予光机110有发射光线的空间。如此，在微型投影机不使用时，开盖120旋转至凹槽101中，开盖120能与凹槽101形成密封配合，因此开盖120可以直接遮盖光机的开口102，能起到保护光机110的镜头。在本实施例中，在壳体100的出光侧设有与开盖120适配的凹槽101，而使得开盖120转动至凹槽中，并能与壳体100形成一个平整的整体，让微型投影机更完整美观。为了进一步能保护光机110的镜头，将光机110的出光的开口102设置在出光侧上，使得光机110的镜头与开口102相对，这样设置能让开盖120在微型投影机不使用关闭的时候能一齐遮盖该开口102，保护光机110的镜头不会积聚外界灰尘。进一步地，参照图1和图2，出光侧(图中未示)设有供微型投影机散热的出风口103。在本实施例中，微型投影机在使用过程中，光机110发光显示影像，需要消耗的功率比较大，因而光机110会产生大量的热量，热量会直接影响微型投影机的运作。为了更好地将热量从微型投影机的机体内散热到机体外，在出光侧(即壳体100与开盖120铰接的侧壁上)设有供微型投影机散热的出风口103，出风口103尽量靠近光机110的位置设置，让热量能直接从出风口103出去微型投影机外。在本实施例中，微型投影机通过在出光侧上设置供其散热的出风口103，有效地将光机110产生的热量尽快散开，延长微型投影机的使用寿命。进一步地，参考图2，铰接轴(图中未示)的两端为阻尼段111。具体地，为了进一步地提升开盖120能稳定地支撑壳体100，开盖120设有两个阻尼段111，两个阻尼段111位于开盖120与壳体100的铰接轴的两端。因为开盖120支撑微型投影机需要比较大的制止力，而普通的铰接轴不能满足这个要求，因此，开盖120与壳体100铰接需要用到制止力更大的阻尼段111。阻尼段111不但可以满足开盖120与壳体100铰接的要求，还可以在任意角度停止定位，使得开盖120有足够的制止力支撑壳体100，从而实现改变微型投影机的投射角度。进一步地，参照图1和图2，微型投影机还包括主板140以及与主板140连接的霍尔开关130；开盖120正对壳体100的一面上设有磁铁片122，霍尔开关130与磁铁片122对应设置。具体地，在本实施例中，微型投影机在内部设有霍尔开关130，且霍尔开关130与主板140电连接；霍尔开关130能将自身接收到的开启或关闭信号传递给主板140，主板140再根据接收的信号分析并控制电源，从而实现微型投影机的开关；从在本实施例中的开盖120与壳体100铰接来看，开盖120与壳体100有靠近与远离的变化，利用开盖120在本实施例的变化特点，结合霍尔开关130的磁性特点，可以在开盖120面对壳体的一面上设置磁铁片122，并且霍尔开关130与磁铁片122对应设置。当开盖120从壳体100侧壁旋转大于90度的位置时，开盖120上设置的磁铁片122远离霍尔开关130，磁铁片122的磁极也远离霍尔开关130，给予霍尔开关130开启微型投影机的信息；当开盖120从旋转后的位置旋转回到壳体100侧壁的时候，开盖120上设置的磁铁片122靠近霍尔开关130，磁铁片122的磁极也靠近霍尔开关130，给予霍尔开关130关闭微型投影机的信息。本实施例中的磁铁片122优选其靠近霍尔开关130的一面的磁极是霍尔开关130指定的感应磁极。在本实施例中，霍尔开关130优选采用霍尔开关板，因为霍尔开关是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，内部集成的电路把磁输入信号转换成开关量电信号输出，霍尔开关板同时具备符合实际应用要求的易操作性和高可靠性。霍尔开关板符合本实施例的应用需求，当磁场的一个磁极靠近霍尔开关板，输出低电位电压或关的信号，磁场磁极离开霍尔开关板输出高电位电压或开的信号，因此霍尔开关板也能通过改变其周围的磁场能相应输出开或关的信号。在本实施例中，通过在微型投影机设置霍尔开关130(即磁感应开关)，且霍尔开关130与主板140电连接，能让霍尔开关130的开关信息传递给主板140分析并由其控制微型投影机的电源，实现控制微型投影机的开关。而在开盖120靠近壳体100的一面上设置磁铁片122，且霍尔开关130与磁铁片122对应设置，通过开盖120的转动使磁铁片122有远离或靠近霍尔开关130的位置变化，霍尔开关130根据磁铁片122的位置变化相应输出开关的信号，使得在开盖120转动的时候同步实现微型投影机的开关。进一步地，参照图1和图3，主板140上设有电源接口板141；壳体100邻近电源接口板141的一内侧壁上设有电源线端子105；电源线端子105包括设于电源接口板141上的第一磁性块105a，以及与第一磁性块105a相对且间隔设置的第二磁性块105b，第二磁性块105b上设有导针(图中未示)，第一磁性块105a与第二磁性块105b吸合时，导针与电源接口板141导通连接。在本实施例中，主板140上设有供导通电源的电源接口板141；为了避免微型投影机在使用过程中遇到电源线拉扯时受到损坏的危险；具体地，壳体100邻近电源接口板141的一侧壁上设有电源线端子105，电源线端子105包括第一磁性块105a和第二磁性块105b，其中第二磁性块105b与第一磁性块105a相对且间隔设置；在本实施例中，第一磁性块105a优选为磁铁块，第二磁性块105b优选为磁铁块或金属块。为了让第一磁性块105a与第二磁性块105b都能够与电源接口板141进行电连接，如此，在第二磁性块105b上设有导针，该导针与电源接口板导通连接；在本实施例中，导针优选为金属导针，进一步加快导通电源的速度。当微型投影机运行需要电源时，第二磁性块105b靠近第一磁性块105a，此时两个磁性块之间能形成相互吸引的磁力，使得第二磁性块105b能快速吸合至第一磁性块105a；另外通过两个磁性块结合后，第二磁性块105b上的导针就能与电源接口板141导通连接，使得外来的电力通过导通连接后的导针进行传输，从而实现为微型投影机提供电源。当微型投影机在使用过程中遇到电源线被外力拉扯时，外力大于磁性块的磁力，电源线端子105的第二磁性块105b会在外力的作用下，脱离与第一磁性块105a的吸合连接，从而让微型投影机能避免因为外力拉扯而导致掉在地上受损的危险。以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的
技术领域：
均包括在本实用新型的专利保护范围内。当前第1页1 2 3
