一种电纸书的制作方法

本实用新型涉及一种电子阅读器，具体的为一种电纸书。

背景技术：

电纸书是指将文字、图片、声音、影像等讯息内容数字化的出版物和植入或下载数字化文字、图片、声音、影像等讯息内容的集存储和显示终端于一体的手持阅读器。即电纸书是一种便携式的手持电子设备，专为阅读图书设计，它有大屏幕的液晶显示器，并且内置上网芯片，可以从互联网上方便的购买及下载数字化的图书，且有大容量的内存可以储存大量数字信息，特别设计的液晶显示技术可以让人舒适的长时间阅读图书。电纸书便携、容易使用、大容量的特点非常适合现代生活，数字版权贸易和互联网技术的发展，使电纸书的用户可以以更低的价钱方便的购买到更多的图书，为电纸书的流行奠定了基础。

现有的电纸书虽然在一定程度上能够满足使用要求，但是由于电纸书采用的墨水显示屏在光线较暗、入射自然光强度不够的情况下，存在反射光显示不足以满足正常阅读使用的问题。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种电纸书，能够在光线较暗、入射自然光强度不够的情况下开启前照光，以满足正常阅读使用要求。

为达到上述目的，本实用新型提供如下技术方案：

一种电纸书，包括电纸书本体，所述电纸书本体包括壳体，所述壳体内设有屏幕组件，所述壳体内还设有前照光组件，所述前照光组件包括设置在所述屏幕组件一侧的前照灯组和覆盖在所述屏幕组件上方并使灯光入射强度在所述屏幕组件上均匀分布的导光膜，所述导光膜与所述前照灯组平齐。

进一步，所述前照灯组采用LED灯组。

进一步，所述LED灯组包括多颗位于所述屏幕组件一侧并均匀分布为一条直线的LED灯。

进一步，所有的所述LED灯均分为多个LED并列单元，每一个所述LED并列单元包括串联连接的至少两颗LED灯，且所有的所述LED并列单元并联连接。

进一步，所述LED灯组包括18颗LED灯，所述LED并列单元共设置为9个，且每一个所述LED并列单元均包括串联连接的两颗LED灯。

进一步，所述屏幕组件包括墨水屏和设置在所述墨水屏上方的触控屏，所述导光膜设置在所述触控屏的上方。

本实用新型的有益效果在于：

本实用新型的电纸书，通过设置前照光组件，在光线较暗、入射自然光强度不够的情况下，开启前照光组件，利用前照灯组发光后再利用导光膜将前照灯组的灯光反射后在屏幕组件上方均匀分布，不仅能够满足阅读要求，而且反射光分布均匀。

附图说明

为了使本实用新型的目的、技术方案和有益效果更加清楚，本实用新型提供如下附图进行说明：

图1为本实用新型电纸书的屏幕组件和前照光组件的结构示意图；

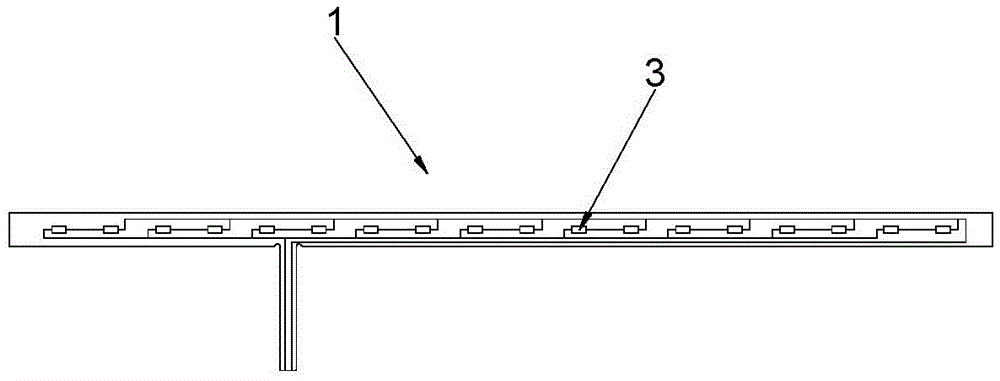

图2为前照灯组的结构示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明，以使本领域的技术人员可以更好的理解本实用新型并能予以实施，但所举实施例不作为对本实用新型的限定。

如图1所示，为本实用新型电纸书的屏幕组件和前照光组件的结构示意图。本实施例的电纸书，包括电纸书本体，电纸书本体包括壳体，壳体内设有屏幕组件，壳体内还设有前照光组件，前照光组件包括设置在屏幕组件一侧的前照灯组1和覆盖在屏幕组件上方并使灯光入射强度在屏幕组件上均匀分布的导光膜2，导光膜2与前照灯组1平齐。为保证单侧发光且在整个屏幕上的入射光均匀度，本实施例使用同等厚度的导光膜2基于同一设计屏幕进行导光，根据离光源的远近距离，在导光膜2中进行微纳处理，在不同距离使用不同的导光反射强度，使用整个屏幕从正面每个点得到相同的灯光入射强度，达到整个屏显在打开前照光时显示均匀。

进一步，前照灯组采用LED灯组，LED灯组包括多颗位于屏幕组件一侧并均匀分布为一条直线的LED灯3。所有的LED灯3均分为多个LED并列单元，每一个LED并列单元包括串联连接的至少两颗LED灯3，且所有的LED并列单元并联连接。本实施例的LED灯组包括18颗LED灯3，LED并列单元共设置为9个，且每一个LED并列单元均包括串联连接的两颗LED灯3。18颗LED灯3均匀分布达到发光强度均匀的效果，在线路布局方面使用9并2串的方式，在同等数量的LED灯3的条件下功耗减小一半，从而保证产品的使用续航时间。

进一步，屏幕组件包括墨水屏4和设置在墨水屏4上方的触控屏5，导光膜2设置在触控屏5的上方。

本实施例的电纸书，通过设置前照光组件，在光线较暗、入射自然光强度不够的情况下，开启前照光组件，利用前照灯组发光后再利用导光膜将前照灯组的灯光反射后在屏幕组件上方均匀分布，不仅能够满足阅读要求，而且反射光分布均匀。

以上所述实施例仅是为充分说明本实用新型而所举的较佳的实施例，本实用新型的保护范围不限于此。本技术领域的技术人员在本实用新型基础上所作的等同替代或变换，均在本实用新型的保护范围之内。本实用新型的保护范围以权利要求书为准。
