一种光纤网络集线器的制作方法

本实用新型涉及集线器，尤其涉及光纤网络集线器。

背景技术：

光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。传输原理是‘光的全反射’。

网络是由节点和连线构成，表示诸多对象及其相互联系。在计算机领域中，网络是信息传输、接收、共享的虚拟平台，通过它把各个点、面、体的信息联系到一起，从而实现这些资源的共享。网络是人类发展史来最重要的发明，提高了科技和人类社会的发展。

集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD介质访问控制机制。集线器每个接口简单的收发比特，收到1就转发1，收到0就转发0，不进行碰撞检测。

现有的光纤网络集线器存在功能单一、散热效果差、容易积灰的缺点，因此亟需研发一种功能多样、散热效果好、不易积灰的光纤网络集线器。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的光纤网络集线器功能单一、散热效果差、容易积灰的缺点，本实用新型要解决的技术问题是提供一种功能多样、散热效果好、不易积灰的光纤网络集线器。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种光纤网络集线器，包括有集线器、支杆Ⅰ、支杆Ⅱ、电动推杆Ⅰ、齿条、齿轮、支杆Ⅲ、连接杆Ⅱ、电动推杆Ⅱ、滑轨、滑块、连接杆Ⅰ、风机和光纤接头，集线器左侧设有光纤接头，集线器前侧顶部设有支杆Ⅰ，支杆Ⅰ底部设有电动推杆Ⅰ和支杆Ⅱ，电动推杆Ⅰ设在支杆Ⅱ右方，电动推杆Ⅰ底部设有齿条，支杆Ⅱ底部设有齿轮，齿轮与齿条啮合，齿轮前侧设有支杆Ⅲ，支杆Ⅲ上设有连接杆Ⅱ，连接杆Ⅱ左侧设有滑轨，滑轨上设有滑块，滑轨顶部右侧设有电动推杆Ⅱ，电动推杆Ⅱ左侧设有连接杆Ⅰ，连接杆Ⅰ设在滑块上，连接杆Ⅰ左侧设有风机。

优选地，还包括有除灰装置，除灰装置包括有固定板、电磁铁Ⅰ、弹簧、电磁铁Ⅱ和海绵，滑轨底部设有固定板，固定板底部设有电磁铁Ⅰ，电磁铁Ⅰ底部设有弹簧，弹簧底部设有电磁铁Ⅱ，电磁铁Ⅱ底部设有海绵。

工作原理：使用光纤网络集线器时，光纤网络集线器内会产生一定的热量，为了保证光纤网络集线器的安全使用，需要对其及时的进行散热，启动电动推杆Ⅰ交替伸长和缩短，电动推杆Ⅰ带动齿条向下移动和向上移动，齿条带动齿轮旋转，带动支杆Ⅲ旋转，带动连接杆Ⅱ以及连接杆上的装置整体旋转，同时启动风机，风机对光纤网络集线器内进行散热，同时启动电动推杆Ⅱ交替伸长和缩短，电动推杆Ⅱ带动连接杆Ⅰ左右移动，带动风机左右移动，从而风机能全方位较大范围的对光纤网络集线器进行散热，待散热完，且风机复位，关闭电动推杆Ⅰ和电动推杆Ⅱ。

因为还包括有除灰装置，除灰装置包括有固定板、电磁铁Ⅰ、弹簧、电磁铁Ⅱ和海绵，滑轨底部设有固定板，固定板底部设有电磁铁Ⅰ，电磁铁Ⅰ底部设有弹簧，弹簧底部设有电磁铁Ⅱ，电磁铁Ⅱ底部设有海绵，所以当连接杆Ⅱ上下摆动时，给电磁铁Ⅰ和电磁铁Ⅱ通电，电磁铁Ⅰ和电磁铁Ⅱ通电后带有相同的磁性相斥，从而电磁铁Ⅱ向下移动，海绵接触光纤网络集线器表面，进而海绵对光纤网络集线器表面进行除灰，待除灰完，给电磁铁Ⅰ和电磁铁Ⅱ断电，电磁铁Ⅱ复位。

（3）有益效果

本实用新型达到了功能多样、散热效果好、不易积灰的效果。

附图说明

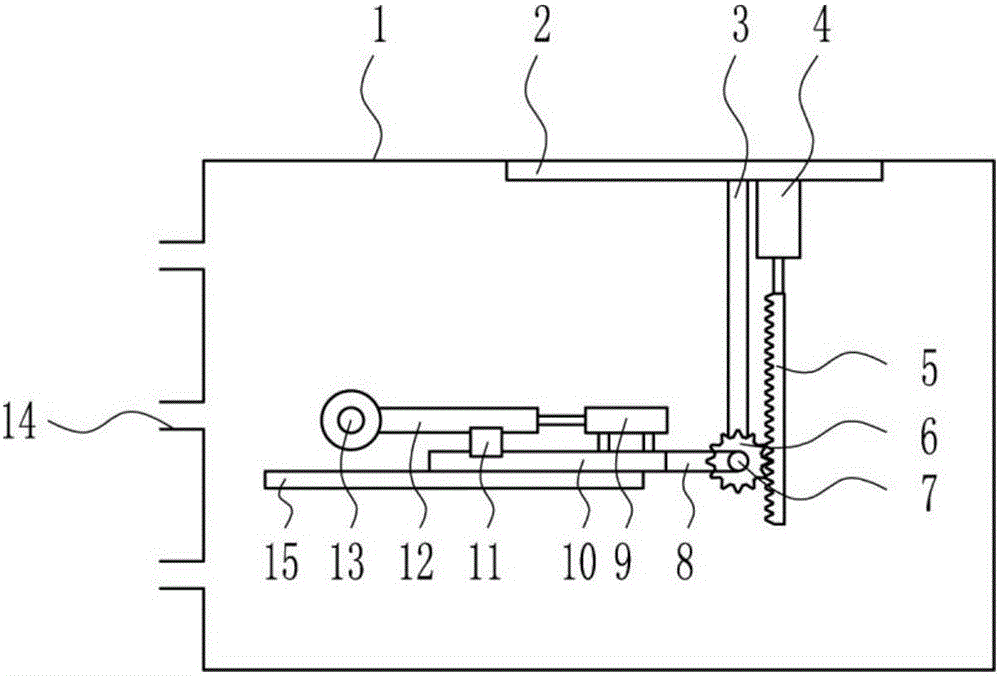

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型除灰装置的左视结构示意图。

附图中的标记为：1-集线器，2-支杆Ⅰ，3-支杆Ⅱ，4-电动推杆Ⅰ，5-齿条，6-齿轮，7-支杆Ⅲ，8-连接杆Ⅱ，9-电动推杆Ⅱ，10-滑轨，11-滑块，12-连接杆Ⅰ，13-风机，14-光纤接头，15-除灰装置，16-固定板，17-电磁铁Ⅰ，18-弹簧，19-电磁铁Ⅱ，20-海绵。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种光纤网络集线器，如图1-3所示，包括有集线器1、支杆Ⅰ2、支杆Ⅱ3、电动推杆Ⅰ4、齿条5、齿轮6、支杆Ⅲ7、连接杆Ⅱ8、电动推杆Ⅱ9、滑轨10、滑块11、连接杆Ⅰ12、风机13和光纤接头14，集线器1左侧设有光纤接头14，集线器1前侧顶部设有支杆Ⅰ2，支杆Ⅰ2底部设有电动推杆Ⅰ4和支杆Ⅱ3，电动推杆Ⅰ4设在支杆Ⅱ3右方，电动推杆Ⅰ4底部设有齿条5，支杆Ⅱ3底部设有齿轮6，齿轮6与齿条5啮合，齿轮6前侧设有支杆Ⅲ7，支杆Ⅲ7上设有连接杆Ⅱ8，连接杆Ⅱ8左侧设有滑轨10，滑轨10上设有滑块11，滑轨10顶部右侧设有电动推杆Ⅱ9，电动推杆Ⅱ9左侧设有连接杆Ⅰ12，连接杆Ⅰ12设在滑块11上，连接杆Ⅰ12左侧设有风机13。

还包括有除灰装置15，除灰装置15包括有固定板16、电磁铁Ⅰ17、弹簧18、电磁铁Ⅱ19和海绵20，滑轨10底部设有固定板16，固定板16底部设有电磁铁Ⅰ17，电磁铁Ⅰ17底部设有弹簧18，弹簧18底部设有电磁铁Ⅱ19，电磁铁Ⅱ19底部设有海绵20。

工作原理：使用光纤网络集线器1时，光纤网络集线器1内会产生一定的热量，为了保证光纤网络集线器1的安全使用，需要对其及时的进行散热，启动电动推杆Ⅰ4交替伸长和缩短，电动推杆Ⅰ4带动齿条5向下移动和向上移动，齿条5带动齿轮6旋转，带动支杆Ⅲ7旋转，带动连接杆Ⅱ8以及连接杆上的装置整体旋转，同时启动风机13，风机13对光纤网络集线器1内进行散热，同时启动电动推杆Ⅱ9交替伸长和缩短，电动推杆Ⅱ9带动连接杆Ⅰ12左右移动，带动风机13左右移动，从而风机13能全方位较大范围的对光纤网络集线器1进行散热，待散热完，且风机13复位，关闭电动推杆Ⅰ4和电动推杆Ⅱ9。

因为还包括有除灰装置15，除灰装置15包括有固定板16、电磁铁Ⅰ17、弹簧18、电磁铁Ⅱ19和海绵20，滑轨10底部设有固定板16，固定板16底部设有电磁铁Ⅰ17，电磁铁Ⅰ17底部设有弹簧18，弹簧18底部设有电磁铁Ⅱ19，电磁铁Ⅱ19底部设有海绵20，所以当连接杆Ⅱ8上下摆动时，给电磁铁Ⅰ17和电磁铁Ⅱ19通电，电磁铁Ⅰ17和电磁铁Ⅱ19通电后带有相同的磁性相斥，从而电磁铁Ⅱ19向下移动，海绵20接触光纤网络集线器1表面，进而海绵20对光纤网络集线器1表面进行除灰，待除灰完，给电磁铁Ⅰ17和电磁铁Ⅱ19断电，电磁铁Ⅱ19复位。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
