一种用于学生眼镜存放盒的制作方法

本实用新型涉及一种眼镜盒，具体涉及一种用于学生眼镜存放盒。

背景技术：

眼镜盒是一种为了携带方便而用于盛放眼镜的工具，我们通常见到的眼镜盒就是简单的上盒盖、下盒盖和镜盒开合轴结构，白天的时候，眼镜长时间带着，就会粘上有很多灰尘，一般我们都是通过手用卫生布擦拭，费时费力，因此需要设计一种学生眼睛存放盒来解决此类问题。

技术实现要素：

本实用新型提供了一种用于学生眼镜存放盒，解决了现实生活中学生眼睛存放盒不具备自动清洗眼睛的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种用于学生眼镜存放盒，包括上盒盖、下盒盖、镜盒开合轴、滑槽、滑块、第一伸缩杆、第一小型液压缸、第二小型液压缸、第二伸缩杆、横板、海绵、输送管、电动喷淋头、清洁剂装置箱、开关按钮和控制面板，眼镜盒包括所述上盒盖、所述下盒盖和所述镜盒开合轴，所述上盒盖的底部设有所述滑槽，所述滑槽上设有所述滑块，所述滑块上连接有所述第一伸缩杆的一端，所述第一伸缩杆的另一端连接有所述第一小型液压缸，所述滑块的底部连接有所述第二小型液压缸，所述第二小型液压缸上连接有所述第二伸缩杆的一端，所述第二伸缩杆的另一端连接有所述横板，所述横板的底部设有两个所述海绵，所述上盒盖的两侧均设有所述清洁剂装置箱，所述清洁剂装置箱的一侧设有所述电动喷淋头，所述电动喷淋头连接有所述输送管，所述上盒盖的顶部设有所述开关按钮，所述上盒盖的内部安装有所述控制面板。

作为本实用新型优选的一种技术方案，所述开关按钮电性连接所述控制面板，所述控制面板电性连接所述第一小型液压缸、所述第二小型液压缸和所述电动喷淋头。

作为本实用新型优选的一种技术方案，所述输送管呈“L”形结构，且与所述清洁剂装置箱之间固定连接。

作为本实用新型优选的一种技术方案，所述上盒盖的两侧均设有通孔。

作为本实用新型优选的一种技术方案，所述清洁剂装置箱为透明的箱体。

本实用新型的有益效果是：该种用于学生眼镜存放盒，通过控制面板控制电动喷淋头向眼镜片喷洒清洁剂，然后控制第一小型液压缸和第二小型液压缸，使得横板上的海绵能够把眼镜片擦拭的更彻底，而且该种眼镜盒的两侧设有输送管，可以通过输送管给清洁剂装置箱内输送清洁剂。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型结构示意图之一；

图2是本实用新型结构示意图之二；

图3是本实用新型输送管结构示意图；

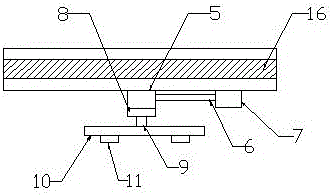

图4是本实用新型上盒盖底部结构示意图；

图中：1、上盒盖；2、下盒盖；3、镜盒开合轴；4、滑槽；5、滑块；6、第一伸缩杆；7、第一小型液压缸；8、第二小型液压缸；9、第二伸缩杆；10、横板；11、海绵；12、输送管；13、电动喷淋头；14、清洁剂装置箱；15、开关按钮；16、控制面板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-4所示，本实用新型提供了一种用于学生眼镜存放盒，包括上盒盖1、下盒盖2、镜盒开合轴3、滑槽4、滑块5、第一伸缩杆6、第一小型液压缸7、第二小型液压缸8、第二伸缩杆9、横板10、海绵11、输送管12、电动喷淋头13、清洁剂装置箱14、开关按钮15和控制面板16，眼镜盒包括上盒盖1、下盒盖2和镜盒开合轴3，上盒盖1的底部设有滑槽4，滑槽4上设有滑块5，滑块5上连接有第一伸缩杆6的一端，第一伸缩杆6的另一端连接有第一小型液压缸7，滑块5的底部连接有第二小型液压缸8，第二小型液压缸8上连接有第二伸缩杆9的一端，第二伸缩杆9的另一端连接有横板10，横板10的底部设有两个海绵11，上盒盖1的两侧均设有清洁剂装置箱14，清洁剂装置箱14的一侧设有电动喷淋头13，电动喷淋头13连接有输送管12，上盒盖1的顶部设有开关按钮15，上盒盖1的内部安装有控制面板16。

所述开关按钮15电性连接所述控制面板16，所述控制面板16电性连接所述第一小型液压缸7、所述第二小型液压缸8和所述电动喷淋头13。

所述输送管12呈“L”形结构，且与所述清洁剂装置箱14之间固定连接，通过输送管12的顶端放入清洁剂。

所述上盒盖1的两侧均设有通孔，主要是为了安装输送管12。

所述清洁剂装置箱14为透明的箱体，便于观察清洁剂装置箱14内的清洁剂。

具体的，使用时，首先把眼睛放在眼镜盒内，然后按动开关按钮15，利用控制面板16控制电动喷淋头13开启，对眼镜片开始喷洒清洁剂，然后此制面板16控制第一小型液压缸7驱动第一伸缩杆6，从而带动滑块5在滑槽4上滑动，同时控制第二小型液压缸8驱动第二伸缩杆9，带动第二伸缩杆9向下拉伸，使得横板10上的海绵11与眼镜片实现全面贴合，通过控制面板16控制第一小型液压缸7和第二小型液压缸8的应用，使得眼镜片上的灰尘擦拭的更加彻底，由于清洁剂装置箱14是透明的，当清洁剂装置箱14内的清洁剂过低时，可通过上盒盖1两侧的输送管12的端口向输入管12内灌入清洁剂液体。

该种用于学生眼镜存放盒的有益效果：该种用于学生眼镜存放盒，通过控制面板16控制电动喷淋头13向眼镜片喷洒清洁剂，然后控制第一小型液压缸7和第二小型液压缸8，使得横板10上的海绵11能够把眼镜片擦拭的更彻底，而且该种眼镜盒的两侧设有输送管12，可以通过输送管12给清洁剂装置箱14内输送清洁剂。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
