智能自动变色太阳镜及其眼镜片的制作方法与流程

本发明涉及一种太阳镜及其眼镜片的制作方法，特别是一种智能自动变色太阳镜及其眼镜片的制作方法。

背景技术：

目前，市场上的太阳镜主要为平光太阳镜，一种是使用染色镜片的平光太阳镜，一种是根据环境光的强弱自动改变镜片颜色，一定程度上通过改变镜片所吸收光线种类及通过光线通过量的传统变色平光太阳镜。上述两种平光太阳镜虽然起到了一定的遮阳效果，并且也具有防风沙、防止眼睛飞进异物等平光镜的防护作用；但是其都不能随着太阳光强的变化而智能的调节镜片的黑度，调节光线强度的范围和能力有限。

而现有的具有矫正视力功能的近视太阳镜，通常是在近视镜的基础上，通过翻折、磁吸、夹子等老式的方法挂载玻璃基材或者树脂基材的太阳镜夹片，无论挂载玻璃基材的太阳镜夹片还是树脂基材的太阳镜夹片，都比较重而且不美观，且在户外使用时，不能随着太阳光强的变化而智能的调节镜片的黑度。

此外，虽然现在也有根据环境光的强弱自动调节镜片黑度的太阳镜，但是该太阳镜调节光线强度的范围仍然不够大，不能适应于多种明暗环境下调节镜片的黑度，且没有与平光镜、近视镜、老花镜科学结合的，有部分玻璃基材的智能太阳眼镜与近视镜进行了传统式的结合，实现了近视及遮阳功能，但是佩戴不方便、不美观。

技术实现要素：

本发明的目的是：提供一种智能自动变色太阳镜及其眼镜片的制作方法，该太阳镜既实现了智能变色、自动变光遮阳功能，又兼具防护、矫正视力功能，且不用传统矫正视力太阳镜的翻折、磁吸、夹捏等繁琐的动作，还美观、轻便；该太阳镜眼镜片的制作方法，实现了智能自动变色太阳镜片与平光镜、近视镜或老花镜的科学结合。

本发明的目的可以通过下述技术方案来实现：

一种智能自动变色太阳镜，包括眼镜框架、左眼镜片、右眼镜片，其特征在于：还包括太阳能电池板和驱动电路，所述左眼镜片由左太阳镜片和左普通镜片组成，所述右眼镜片由右太阳镜片和右普通镜片组成，所述左太阳镜片和右太阳镜片分别为柔性液晶显示屏Ⅰ和柔性液晶显示屏Ⅱ，所述左普通镜片和右普通镜片均为具有防护和/或矫正视力功能的普通镜片，柔性液晶显示屏Ⅰ粘附在左普通镜片的柱面上，柔性液晶显示屏Ⅱ粘附在右普通镜片的柱面上，太阳能电池板安装在眼镜框架上的中间两镜圈连接部位，驱动电路安装在眼镜框架内，太阳能电池板负极接地，正极与驱动电路电连接，柔性液晶显示屏Ⅰ和柔性液晶显示屏Ⅱ均通过柔性印刷电路板与驱动电路电连接。

本发明所述驱动电路由电阻R、电容C以及超低功耗微控制器U1组成，电阻R一端连接到太阳能电池板的正极，另一端连接到超低功耗微控制器U1的VDD端，并同时连接电容C的一端，电容C的另一端接地，超低功耗微控制器U1的接地端接地，柔性液晶显示屏Ⅰ的COM电极和SEG电极通过柔性印刷电路板分别与驱动电路内超低功耗微控制器U1的P20端和P21端相连接，柔性液晶显示屏Ⅱ的COM电极和SEG电极通过柔性印刷电路板也分别与驱动电路内超低功耗微控制器U1的P20端和P21端相连接。

本发明的电阻R安装在眼镜框架内，并位于眼镜框架中间两镜圈连接部位的内部。

本发明的左普通镜片和右普通镜片均为平光镜片或者近视镜片或者老花镜片。

本发明太阳能电池板正极输出的驱动电压为1.0～3.0V直流电压。

一种智能自动变色太阳镜眼镜片的制作方法，其特征在于包括以下步骤：

（A）选取柔性液晶太阳眼镜片：根据具有防护和/或矫正视力功能的左普通镜片和右普通镜片柱面所在的位置，在内、外两侧或者内侧或者外侧（正常佩戴时，靠近人眼的一面为内侧，远离人眼的一面为外侧），来选取左太阳镜片，即柔性液晶显示屏Ⅰ和右太阳镜片，即柔性液晶显示屏Ⅱ，当左普通镜片和右普通镜片柱面在内、外两侧时，选取内侧或外侧偏光片为双面带胶的左太阳镜片和右太阳镜片，当左普通镜片和右普通镜片柱面在内侧时，选取外侧偏光片为双面带胶的左太阳镜片和右太阳镜片，当左普通镜片和右普通镜片柱面在外侧时，选取内侧偏光片为双面带胶的左太阳镜片和右太阳镜片；

（B）按照左太阳镜片，即柔性液晶显示屏Ⅰ的规格尺寸，以及右太阳镜片，即柔性液晶显示屏Ⅱ的规格尺寸，裁切、打磨具有防护和/或矫正视力功能的左普通镜片和右普通镜片；

（C）将步骤（B）裁切、打磨好的具有防护和/或矫正视力功能的左普通镜片和右普通镜片柱面朝上放置到桌面上；将步骤（A）选取好的左太阳镜片，即柔性液晶显示屏Ⅰ和右太阳镜片，即柔性液晶显示屏Ⅱ，双面带胶一侧偏光片外侧胶面上的保护膜撕掉；然后将柔性液晶显示屏Ⅰ和柔性液晶显示屏Ⅱ双面带胶一侧偏光片外侧胶面朝下，分别与放置在桌面上的左普通镜片和右普通镜片柱面对正重合；再采用辊轮从柔性液晶显示屏Ⅰ和柔性液晶显示屏Ⅱ上的一侧滚动推到另一侧，使其分别与左普通镜片和右普通镜片完全粘附在一起，制成智能自动变色太阳镜的眼镜片，左眼镜片和右眼镜片。

本发明所述左普通镜片和右普通镜片均为平光镜片或者近视镜片或者老花镜片。

本发明所述智能自动变色太阳镜的优点是：1）该太阳镜左、右眼镜片的左、右太阳镜片采用可弯曲的柔性液晶显示屏，厚度仅有0.6mm，与平光镜、近视镜或老花镜进行科学结合后，增加的重量仅有几克，既美观，又轻便，既实现了智能变色、自动变光遮阳功能，又兼具防护、矫正视力（纠正近视或老花）功能，且不用传统矫正视力太阳镜的翻折、磁吸、夹捏等繁琐的动作，让使用者更加方便地佩戴；2）可弯曲的柔性液晶显示屏太阳镜片与普通平光镜、近视镜或老花镜镜片结合后，增强了这些普通镜片的抗冲击能力，即使镜片破裂也不会有碎屑掉落，能更好的保护眼睛；3）调节光线强度的范围大，智能变色、自动变光能力更强，能适应于多种明暗环境下调节镜片的黑度，例如，在汽车内仍然可以实现智能变色、自动变光功能，开车进出隧道时，不用反复摘戴眼镜动作，使佩戴者永远处于最舒适的视觉状态之中，不用担心烈日下开车进出隧道，眼睛短时间失明而发生意外交通事故；4）无需更换电池，无需充电，只要有太阳或强光即可工作。

所述智能自动变色太阳镜眼镜片的制作方法，实现了智能自动变色太阳镜片与平光镜、近视镜或老花镜的科学结合。

附图说明

图1是智能自动变色太阳镜的机械结构示意图；

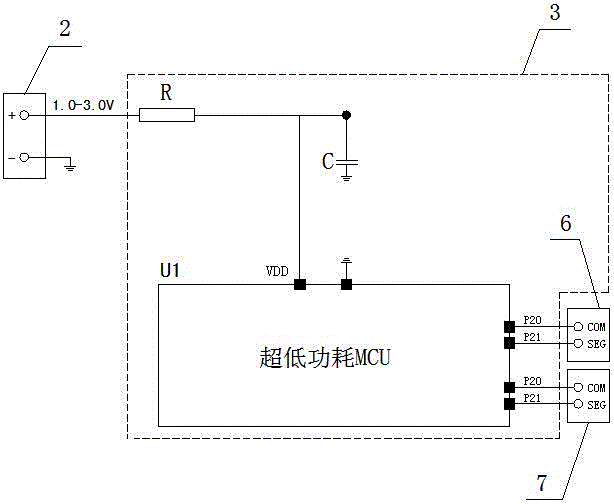

图2是智能自动变色太阳镜的电路结构原理图；

图3是右普通镜片为近视镜片时，右眼镜片的主视结构示意图；

图4是图3俯视结构示意图；

图5是柔性液晶显示屏Ⅰ或柔性液晶显示屏Ⅱ的液晶盒结构示意图。

图中：8、右普通镜片；9、内侧偏光片（即，上偏光片）；10、柔性液晶盒；11、外侧偏光片（即，下偏光片）。

具体实施方式

如图1-5所示，一种智能自动变色太阳镜，包括眼镜框架1、左眼镜片5、右眼镜片4，其特征在于：还包括太阳能电池板2和驱动电路3，所述左眼镜片5由左太阳镜片和左普通镜片组成，所述右眼镜片4由右太阳镜片和右普通镜片组成，所述左太阳镜片和右太阳镜片分别为柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7，所述左普通镜片和右普通镜片均为具有防护和/或矫正视力功能的普通镜片，柔性液晶显示屏Ⅰ6粘附在左普通镜片的柱面上，柔性液晶显示屏Ⅱ7粘附在右普通镜片的柱面上，太阳能电池板2安装在眼镜框架1上的中间两镜圈连接部位，驱动电路3安装在眼镜框架1内，太阳能电池板2负极接地，正极与驱动电路3电连接，柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7均通过柔性印刷电路板与驱动电路3电连接。左普通镜片和右普通镜片均为平光镜片或者近视镜片或者老花镜片。

如图2所示，所述驱动电路3由电阻R、电容C以及超低功耗微控制器U1组成，电阻R一端连接到太阳能电池板2的正极，另一端连接到超低功耗微控制器U1的VDD端，并同时连接电容C的一端，电容C的另一端接地，超低功耗微控制器U1的接地端接地，柔性液晶显示屏Ⅰ6的COM电极和SEG电极通过柔性印刷电路板分别与驱动电路3内超低功耗微控制器U1的P20端和P21端相连接，柔性液晶显示屏Ⅱ7的COM电极和SEG电极通过柔性印刷电路板也分别与驱动电路3内超低功耗微控制器U1的P20端和P21端相连接。太阳能电池板2正极输出的驱动电压为1.0～3.0V直流电压。

如图1、2所示，电阻R安装在眼镜框架1内，并位于眼镜框架1中间两镜圈连接部位的内部。

如图1、3、4、5所示，一种智能自动变色太阳镜眼镜片的制作方法，其特征在于包括以下步骤：

（A）选取柔性液晶太阳眼镜片：根据具有防护和/或矫正视力功能的左普通镜片和右普通镜片柱面所在的位置，在内、外两侧或者内侧或者外侧（正常佩戴时，靠近人眼的一面为内侧，远离人眼的一面为外侧），来选取左太阳镜片，即柔性液晶显示屏Ⅰ6和右太阳镜片，即柔性液晶显示屏Ⅱ7，当左普通镜片和右普通镜片柱面在内、外两侧时，选取内侧或外侧偏光片为双面带胶的左太阳镜片和右太阳镜片，当左普通镜片和右普通镜片柱面在内侧时，选取外侧偏光片为双面带胶的左太阳镜片和右太阳镜片，当左普通镜片和右普通镜片柱面在外侧时，选取内侧偏光片为双面带胶的左太阳镜片和右太阳镜片；

（B）按照左太阳镜片，即柔性液晶显示屏Ⅰ6的规格尺寸，以及右太阳镜片，即柔性液晶显示屏Ⅱ7的规格尺寸，裁切、打磨具有防护和/或矫正视力功能的左普通镜片和右普通镜片；

（C）将步骤（B）裁切、打磨好的具有防护和/或矫正视力功能的左普通镜片和右普通镜片柱面朝上放置到桌面上；将步骤（A）选取好的左太阳镜片，即柔性液晶显示屏Ⅰ6和右太阳镜片，即柔性液晶显示屏Ⅱ7，双面带胶一侧偏光片外侧胶面上的保护膜撕掉；然后将柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7双面带胶一侧偏光片外侧胶面朝下，分别与放置在桌面上的左普通镜片和右普通镜片柱面对正重合；再采用辊轮从柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7上的一侧滚动推到另一侧，使其分别与左普通镜片和右普通镜片完全粘附在一起，制成智能自动变色太阳镜的眼镜片，左眼镜片5和右眼镜片4。

所述左普通镜片和右普通镜片均为平光镜片或者近视镜片或者老花镜片。

本智能自动变色太阳镜，其智能自动变色的工作原理为：当太阳能电池板2接收到太阳光后，输出直流驱动电压，输出的直流驱动电压大小随着太阳光的强弱而变化，光强越强，输出驱动电压越高，驱动电压通过电阻R进行降压、限流，并通过电容C滤波储能后，输入到超低功耗微控制器U1的VDD端，经超低功耗微控制器U1内部处理控制，转换成对应大小的交流方波电压，该交流方波电压由超低功耗微控制器U1的输出端口P20、P21端输出后，加到柔性液晶显示屏Ⅰ6以及柔性液晶显示屏Ⅱ7的COM电极和SEG电极上，该交流方波电压的大小决定柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7的黑度。该交流方波电压越高，柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7的黑度越高。

外界光强与超低功耗微控制器U1的P20、P21端输出的交流方波电压大小，以及柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7黑度状态的对应关系为：当外界光强为800～1200LUX时，P20、P21端输出 AC 0.9V，柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7开始变黑，此时的透光率为35%左右，符合太阳镜的国家标准透光率最大40%；当外界光强为45000～50000LUX时，P20、P21端输出AC 1.7V，柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7黑度达到饱和，此时的透光率为5%左右，达到深色太阳镜的标准；当外界光强大于50000LUX时，柔性液晶显示屏Ⅰ6和柔性液晶显示屏Ⅱ7的黑度不再增加，保证了透光率。
