一种水下专用摄影镜头像质检测系统的制作方法

本发明涉及光学系统，尤其是一种水下专用摄影镜头像质检测系统。

背景技术：

由于水下专用摄影镜头像质在水中检测比较困难，采用水箱模拟海水不精准，水箱的体积也较大，评价场景难以建立，评价像质很不方便；而该水下专用摄影镜头像质检测系统主要用于补偿水对光学系统的影响，代替水介质，通过在空气中检测镜头的质量来保证水下专用摄影光学镜头的像质，即在空气中，便可以对镜头的各项参数指标进行评价。该像质检测系统大大缩短了水下成像系统的研制周期，节约经济成本。

因此，本发明正是基于以上的不足而产生的。

技术实现要素：

本发明要解决的技术问题是提供一种水下专用摄影镜头像质检测系统，该像质检测系统采用大口径球面镜片，与水下专用摄影镜头结合在一起使用，用于校正和补偿水对水下专用摄影镜头像差的影响，使得水下专用摄影镜头的像质和在水下使用时一致，实现了空气中检测像质的目的。

为解决上述技术问题，本发明采用了下述技术方案：一种水下专用摄影镜头像质检测系统，其特征在于，包括镜框，镜框内从物面到像面依次设置有第一透镜、第二透镜、第三透镜和第四透镜；

所述第一透镜、第二透镜、第三透镜的光焦度为正，所述第四透镜的光焦度为负；

所述第一透镜、第二透镜、第三透镜、第四透镜的焦距分别为f₁、f₂、f₃、f₄，满足：

1<|f₁/f₂|<2，0.9<|f₃/f₄|<1.5；

所述第一透镜、第二透镜、第三透镜、第四透镜的色散系数分别为vd₁、vd₂、vd₃、vd₄，满足：

vd₁>60，vd₄>60,vd₂>40，vd₃>40。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述第一透镜的外径大于φ145mm，所述镜框的外径大于φ155mm。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述第一透镜的材质折射率nd₁满足：1.4<nd₁<1.65，色散系数vd₁满足：60<vd₁<75。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述第二透镜的材质折射率nd₂满足：1.45<nd₂<1.75，色散系数vd₂满足：40<vd₂<60。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述第三透镜的材质折射率nd₃满足：1.6<nd₃<1.9，色散系数vd₃满足：40<vd₃<60。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，第四透镜的材质采用折射率nd₄满足：1.4<nd₄<1.65，色散系数vd₄满足：60<vd₄<75。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述第一透镜、第二透镜、第三透镜、第四透镜为球面透镜。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述镜框采用金属材质。

如上所述一种水下专用摄影镜头像质检测系统，其特征在于，所述第一透镜、第二透镜、第三透镜、第四透镜采用点胶的方式固定在镜框内。

与现有技术相比，本发明的一种水下专用摄影镜头像质检测系统，达到了如下效果：

本发明实现对水下专用摄影镜头在空气中的检测与评价，可以消除水介质对水下专用摄影镜头带来的像差影响，使得镜头的评测比较方便、可行，并保证了水下专用摄影镜头的成像质量，对镜头的量产性提供了可靠的保障，并节约了一定的经济成本。

【附图说明】

下面结合附图对本发明的具体实施方式作进一步详细说明，其中：

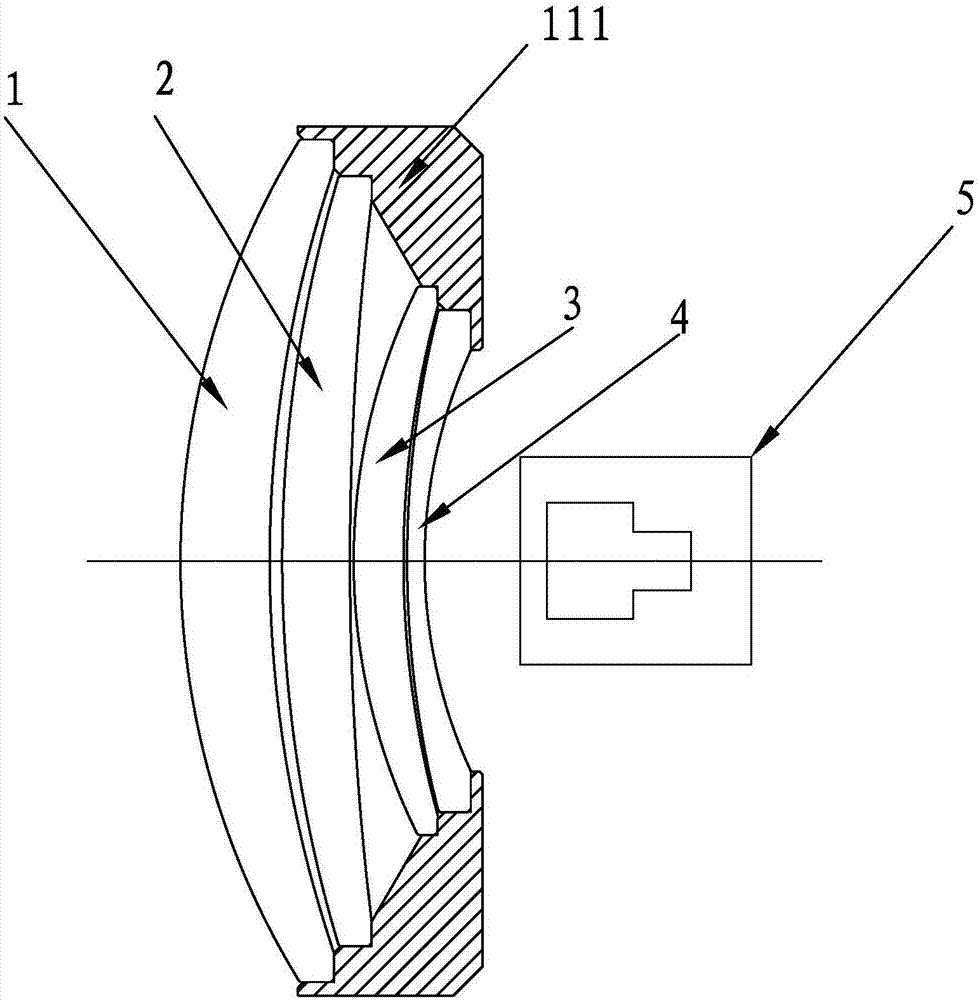

图1为本发明示意图；

图2为本发明检测摄影镜头的示意图；

附图说明：1、第一透镜；2、第二透镜；3、第三透镜；4、第四透镜；5、水下专用摄影镜头；111、镜框。

【具体实施方式】

下面结合附图对本发明的实施方式作详细说明。

如图1和图2所示，一种水下专用摄影镜头像质检测系统，包括镜框111，镜框111内从物面到像面依次设置第一透镜1、第二透镜2、第三透镜3、第四透镜4；

所述第一透镜1、第二透镜2、第三透镜3的光焦度为正，所述第四透镜4的光焦度为负；

所述第一透镜1、第二透镜2、第三透镜3、第四透镜4的焦距分别为f₁、f₂、f₃、f₄，满足：

1<|f₁/f₂|<2，0.9<|f₃/f₄|<1.5；

所述第一透镜1、第二透镜2、第三透镜3、第四透镜4的色散系数分别为vd₁、vd₂、vd₃、vd₄，满足：

vd₁>60，vd₄>60,vd₂>40，vd₃>40。

该像质检测系统的透镜采用了高低折射率和高低色散的材质用于校正去除水介质后水下专用摄影镜头的成像像差。

如图1和图2所示，在本实施例中，所述第一透镜1的外径大于φ145mm，所述镜框111的外径大于φ155mm。

该系统的视场角、孔径、光圈、成像像面与水下专用摄影镜头的保持一致，保证了整个系统成像像质的一致性。

如图1和图2所示，在本实施例中，所述第一透镜1的材质折射率nd₁满足：1.4<nd₁<1.65，色散系数vd₁满足：60<vd₁<75。

如图1和图2所示，在本实施例中，所述第二透镜2的材质折射率nd₂满足：1.45<nd₂<1.75，色散系数vd₂满足：40<vd₂<60。

如图1和图2所示，在本实施例中，所述第三透镜3的材质折射率nd₃满足：1.6<nd₃<1.9，色散系数vd₃满足：40<vd₃<60。

如图1和图2所示，在本实施例中，第四透镜4的材质采用折射率nd₄满足：1.4<nd₄<1.65，色散系数vd₄满足：60<vd₄<75。

如图1和图2所示，在本实施例中，所述第一透镜1、第二透镜2、第三透镜3、第四透镜4为球面透镜，确保了加工可行性。

如图1和图2所示，在本实施例中，镜框111采用金属材质，保证了加工和组装工艺的精度。

如图1和图2所示，在本实施例中，所述第一透镜1、第二透镜2、第三透镜3、第四透镜4采用点胶的方式固定在镜框111内，降低了光学系统的敏感度，保证检测镜头的整体像质。

本发明像质检测系统对角线视场角度大于90°，可实现大视场水下专用摄影镜头的像质检测与评价。

如图1和图2所示，在本实施例中，本发明像质检测系统通过上述的合理配置组合与水下专用摄影镜头5结合起来使用，像质检测系统与水下专用摄影镜头5的空气间隔距离大于10mm，便于检测时的操作可实现0.2m至20m不同物距的水下专用摄影镜头像质的检测与评价，不仅可以保证水下专用摄影镜头的成像像质，且解决了在水介质中评价水下专用摄影镜头像质的难题，使得评价在空气中就可以方便进行。
