一种光纤光栅智能FRP筋的制作方法

一种光纤光栅智能frp筋
技术领域
1.本实用新型涉及技术领域，尤其涉及一种光纤光栅智能frp筋。


背景技术：

2.frp材料的力学性能受到成型加工参数的影响，而利用传统的方法不能对这些参数进行准确的测量。本文基于光栅对拉挤工艺生产frp筋的过程中的固化温度和由于树脂固化过程中的化学收缩造成的残余应变进行监测，并采用双光栅法实现温度与应变的双参量同时监测。结果表明：利用光栅测量的温度较设备设定温度低10℃左右；光栅在模具中所受到的应变随进入模具的长度增加而增加，在温度达到最高的固化温度处应变开始减小，表明了在此位置树脂开始固化；固化后的frp筋的应变与温度变化呈线性关系，利用光栅测量frp筋热膨胀系数为5.19
×
10^
‑
6/℃；这为该材料的残余应力分析提供了依据。
3.目前，市场上现有的光纤光栅智能frp筋，其在使用的过程中大多存在以下的不足：随着社会的发展，光纤光栅的应用越来越广，但是光纤光栅材质较细、较脆、易断，在光纤光栅智能frp筋的嵌入时，很容易内部的光纤结构，实用性较差。综上，现有的大多数光纤光栅智能frp筋不能很好地契合实际需要。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种光纤光栅智能frp筋。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种光纤光栅智能frp筋，包括安装架，所述安装架的底部外壁上开有安装槽，所述安装槽的两侧内壁上通过轴承连接有正螺纹杆和反螺纹杆，所述安装架的一侧外壁上固定连接有第一电机，所述第一电机输出轴的一端固定连接在正螺纹杆的一端，所述正螺纹杆的外壁上和反螺纹杆的外壁上均螺纹连接有螺纹套，两个所述螺纹套的底部外壁上均固定连接有安装杆，两个安装杆的一端均通过铰链连接有扣板，两个所述扣板的内壁上均设有支撑垫，两个扣板的一侧外壁上均设有螺纹板，螺纹板的一侧外壁上螺纹连接有螺栓，所述螺栓的一端固定连接有旋钮，两个所述支撑垫的内壁设有线缆，线缆的外壁上设有等距离分布的防滑纹。
7.优选的，所述线缆本体内壁的中央位置设有frp筋本体，线缆本体内壁的四周均设有等距离分布的光纤本体，frp筋本体和光纤本体之间设有填充层。
8.优选的，所述线缆本体的外壁设有阻燃外护套，线缆本体的内壁设有阻水带，阻水带的外壁上设有pe内护套。
9.优选的，所述安装架顶部外壁上两侧均固定连接有支撑腿，四个支撑腿的底部外壁上均设有防滑垫。
10.优选的，所述安装架的一侧外壁上固定连接有调节架，调节架的一侧外壁上设有调节槽，调节槽内壁通过轴承连接有第三螺纹杆。
11.优选的，所述调节架的顶部外壁上固定连接有第二电机，第二电机输出轴的一端键连接第三螺纹杆的一端。
12.优选的，所述调节槽的内壁滑动连接有滑块，滑块的一侧外壁上固定连接有连接杆，连接杆的一端固定连接有垫板。
13.与现有技术相比，本实用新型提供了一种光纤光栅智能frp筋，具备以下有益效果：
14.1.通过设置正螺纹杆、反螺纹杆和螺纹套，将待嵌入光纤本体和frp筋本体的线缆放入在两个支撑垫之间，第一电机驱动正螺纹杆和反螺纹杆同向转动，转动的过程中，由于正螺纹杆和反螺纹杆的螺纹杆的螺纹方向相反，螺纹套会带着安装杆反向运动，将线缆外壳拉直，然后将光纤本体和frp筋本体连同填充层嵌入到线缆的内部，有效的保障了嵌入时，线缆外壳的拉直稳定，避免了光纤光栅嵌入时被损坏的风险，实用性较高。
15.2.通过设置防滑纹和调节架，在线缆外壁的阻燃外护套上设有等距离分布的防滑纹，使得线缆的安装的过程中更加容易拉动，启动第二电机，第二电机可以驱动第三螺纹杆转动，转动的螺纹杆可以促使滑块在调节槽内部滑动，实现连接杆连同垫板的上下升降，在线缆被拉直过程中起到一定的支撑作用，避免内部的光纤断裂。
16.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型整体结构简单、紧凑，经济实用性好，操作更加便捷，安全稳定性好。
附图说明

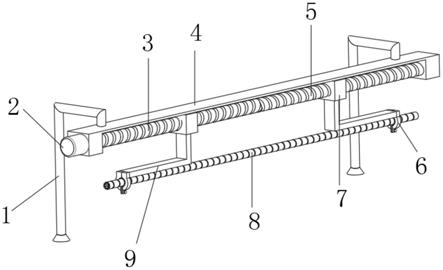

17.图1为本实用新型提出的一种光纤光栅智能frp筋的立体结构图；
18.图2为本实用新型提出的一种光纤光栅智能frp筋线缆本体的结构示意图；
19.图3为本实用新型提出的一种光纤光栅智能frp筋的线缆截面图；
20.图4为本实用新型提出的一种光纤光栅智能frp筋调节架的结构示意图。
21.图中：1
‑
支撑腿、2
‑
第一电机、3
‑
正螺纹杆、4
‑
安装架、5
‑
反螺纹杆、6
‑
扣板、7
‑
螺纹套、8
‑
线缆、9
‑
安装杆、10
‑
防滑纹、11
‑
螺栓、12
‑
旋钮、13
‑
支撑垫、14
‑
阻燃外护套、15
‑
光纤本体、16
‑
pe内护套、17
‑
frp筋本体、18
‑
阻水带、19
‑
垫板、20
‑
连接杆、21
‑
调节架。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
23.在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
24.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
25.实施例1
26.参照图1
‑
3，一种光纤光栅智能frp筋，包括安装架4，安装架4的底部外壁上开有安装槽，安装槽的两侧内壁上通过轴承连接有正螺纹杆3和反螺纹杆5，安装架4的一侧外壁上固定连接有第一电机2，第一电机2输出轴的一端固定连接在正螺纹杆3的一端，正螺纹杆3的外壁上和反螺纹杆5的外壁上均螺纹连接有螺纹套7，两个螺纹套7的底部外壁上均固定连接有安装杆9，两个安装杆9的一端均通过铰链连接有扣板6，两个扣板6的内壁上均设有支撑垫13，两个扣板6的一侧外壁上均设有螺纹板，螺纹板的一侧外壁上螺纹连接有螺栓11，螺栓11的一端固定连接有旋钮12，两个支撑垫13的内壁设有线缆8，线缆的外壁上设有等距离分布的防滑纹10。
27.本实用新型中，线缆8本体内壁的中央位置设有frp筋本体17，线缆8本体内壁的四周均设有等距离分布的光纤本体15，frp筋本体17和光纤本体15之间设有填充层。
28.本实用新型中，线缆8本体的外壁设有阻燃外护套14，线缆8本体的内壁设有阻水带18，阻水带18的外壁上设有pe内护套16。
29.本实用新型中，安装架4顶部外壁上两侧均固定连接有支撑腿1，四个支撑腿1的底部外壁上均设有防滑垫。
30.工作原理：将待嵌入光纤本体15和frp筋本体17的线缆8放入在两个支撑垫13之间，通过旋钮12和螺栓11将线缆8较为稳定的固定在支撑垫13内壁，启动第一电机2，第一电机2驱动正螺纹杆3和反螺纹杆5同向转动，转动的过程中，由于正螺纹杆3和反螺纹杆5的螺纹方向相反，螺纹套7会带着安装杆9反向运动，将线缆8外壳拉直，然后将光纤本体15和frp筋本体17连同填充层嵌入到线缆8的内部，有效的保障了嵌入时，线缆8外壳的拉直稳定，避免了光纤光栅嵌入时被损坏的风险。
31.实施例2
32.参照图4，一种光纤光栅智能frp筋，本实施例相较于实施例1，还包括，安装架4的一侧外壁上固定连接有调节架21，调节架21的一侧外壁上设有调节槽，调节槽内壁通过轴承连接有第三螺纹杆。
33.本实用新型中，调节架21的顶部外壁上固定连接有第二电机，第二电机输出轴的一端键连接第三螺纹杆的一端。
34.本实用新型中，调节槽的内壁滑动连接有滑块，滑块的一侧外壁上固定连接有连接杆20，连接杆20的一端固定连接有垫板19。
35.工作原理：启动第二电机，第二电机可以驱动第三螺纹杆转动，转动的第三螺纹杆可以促使滑块在调节槽内部滑动，实现连接杆20连同垫板19的上下升降。
