图像形成装置的制作方法

图像形成装置
1.本技术是申请号为201910114258.7、申请日为2019年2月13日、发明名称为“图像形成装置”的申请的分案申请。
技术领域
2.本发明涉及图像形成装置。


背景技术：

3.公知有具备自动地检测打印所使用的纸张的种类的传感器的图像形成装置。这样的图像形成装置能够基于由传感器检测到的纸张的种类设定适当的打印条件，执行打印。
4.关于上述，例如专利文献1记载有在打印准备动作中进行利用传感器进行的纸种辨别动作，并基于辨别出的纸种，变更图像形成的速度、定影温度等打印条件的图像形成装置。
5.专利文献1：日本特开2015－14695号公报
6.但是，在专利文献1所记载的图像形成装置中，在通过接受印字开始指令而开始的打印准备动作中进行纸种辨别动作。因此，图像形成装置存在若例如没有输入打印任务，则不能开始纸种辨别动作这样的问题。另外，若用户不能预先确认纸张的种类，则图像形成装置也可能产生在打印中切换使用多种类型的纸张的情况下，必须每次切换纸张都对用户提示纸张的种类并确认，图像形成装置的生产性降低这样的问题。
7.另外，在专利文献1所记载的图像形成装置中，基于被预测为放置到供纸托盘的可能性最高的纸种，设定打印准备动作中的打印条件。而且，在被预测的纸种与通过纸种辨别动作辨别出的纸种不同的情况下，进行打印条件的切换。因此，图像形成装置在完成一次设定的打印条件的切换之前，不能重新开始图像形成。因此，也存在图像形成装置的待机时间增加这样的问题。


技术实现要素：

8.本发明是鉴于上述事情而完成的，其目的在于提供能够预先检测收容于供纸托盘的纸张的种类的图像形成装置。
9.通过下述的手段实现本发明的上述的目的。
10.(1)一种图像形成装置，具有：搬运部，沿着搬运路径搬运收容于供纸托盘的纸张；图像形成部，在由上述搬运部搬运的上述纸张上形成图像；定影部，使由上述图像形成部形成的上述图像定影到上述纸张；检测部，配置于上述搬运路径，检测上述纸张的种类；以及控制部，在执行图像形成模式之前执行纸种检测模式，上述图像形成模式是使上述图像形成部形成上述图像并使上述定影部定影上述图像的模式，上述纸种检测模式是使上述检测部检测由上述搬运部搬运的上述纸张的种类的模式。
11.(2)根据上述(1)所述的图像形成装置，其中，上述控制部在执行上述纸种检测模式的期间，控制上述图像形成部以使得不在由上述搬运部搬运的上述纸张形成上述图像。
12.(3)根据上述(1)或者(2)所述的图像形成装置，其中，在上述供纸托盘被装载到本装置主体的情况下，上述控制部判断为执行上述纸种检测模式，使上述检测部检测收容于被装载的上述供纸托盘的上述纸张的种类。
13.(4)根据上述(1)～(3)的任一项所述的图像形成装置，其中，在上述供纸托盘被装载到与本装置连结且具有上述供纸托盘的供纸装置的情况下，上述控制部判断为执行上述纸种检测模式，使上述检测部检测收容于被装载的上述供纸托盘的上述纸张的种类。
14.(5)根据上述(1)～(4)的任一项所述的图像形成装置，其中，在有收容种类未被检测的上述纸张的上述供纸托盘的情况且上述图像形成模式未被执行的情况下，上述控制部判断为执行上述纸种检测模式，使上述检测部检测种类未被检测的上述纸张的种类。
15.(6)根据上述(1)～(5)的任一项所述的图像形成装置，其中，在用于使用户选择上述纸种检测模式的操作画面亦即第一操作画面中，上述纸种检测模式被选择的情况下，上述控制部判断为执行上述纸种检测模式。
16.(7)根据上述(6)所述的图像形成装置，其中，在用于使用户选择收容检测对象的上述纸张的上述供纸托盘的操作画面亦即第二操作画面中，上述供纸托盘被进一步选择的情况下，上述控制部在上述纸种检测模式中，使上述检测部检测收容于被选择的上述供纸托盘的上述纸张的种类。
17.(8)根据上述(7)所述的图像形成装置，其中，在上述第二操作画面中多个上述供纸托盘被选择的情况下，上述控制部在上述纸种检测模式中按多个上述供纸托盘被选择的顺序，使上述检测部检测收容于被选择的该供纸托盘的上述纸张的种类。
18.(9)根据上述(1)～(7)的任一项所述的图像形成装置，其中，在受理打印任务的情况中执行上述纸种检测模式的情况下，上述控制部按在上述打印任务中多个上述供纸托盘被使用的顺序，使上述检测部检测收容于被使用的该供纸托盘的上述纸张的种类。
19.(10)根据上述(1)～(9)的任一项所述的图像形成装置，其中，上述控制部在执行上述纸种检测模式的期间，使配置于上述检测部的检测范围内的上述搬运部以与上述纸种检测模式对应的搬运速度搬运上述纸张。
20.(11)根据上述(1)～(10)的任一项所述的图像形成装置，其中，上述控制部使显示部显示第三操作画面，该第三操作画面是用于使用户确认由上述检测部检测出的上述纸张的种类的操作画面。
21.(12)根据上述(11)所述的图像形成装置，其中，在上述第三操作画面中上述纸张的种类被变更的情况下，上述控制部采用变更后的上述纸张的种类，在上述第三操作画面中上述纸张的种类被确认的情况下，上述控制部采用确认后的上述纸张的种类。
22.(13)根据上述(1)～(12)的任一项所述的图像形成装置，其中，上述控制部基于上述纸张的种类控制上述定影部的定影温度。
23.(14)根据上述(1)～(13)的任一项所述的图像形成装置，其中，上述控制部能够在打印任务的执行中进一步执行上述纸种检测模式，在上述打印任务的执行中判断为执行上述纸种检测模式的情况下，中断执行中的上述打印任务，执行上述纸种检测模式。
24.(15)根据上述(14)所述的图像形成装置，其中，在中断执行中的上述打印任务执行上述纸种检测模式的情况下，上述控制部使上述定影部保持中断前的定影温度。
25.发明效果
26.根据本发明，图像形成装置在执行图像形成模式之前执行纸种检测模式。由此，图像形成装置能够为了与检测到的纸张的种类对应地设定打印条件，而预先检测收容于供纸托盘的纸张的种类。因此，即使没有输入打印任务，图像形成装置也能够开始纸张的种类的检测，并且也能够缩短由于打印条件的切换而引起的图像形成装置的待机时间。
附图说明
27.图1是表示本发明的一实施方式所涉及的图像形成系统的概略结构的图。
28.图2是表示图像形成装置的检测部的概略结构的一个例子的图。
29.图3是表示第一实施方式所涉及的图像形成装置的处理过程的流程图。
30.图4是表示示出检测结果的操作画面的一个例子的图。
31.图5是表示受理用户的选择的操作画面的一个例子的图。
32.图6a是表示第二实施方式所涉及的图像形成装置的处理过程的流程图。
33.图6b是表示第二实施方式所涉及的图像形成装置的处理过程的流程图。
具体实施方式
34.以下，参照附图对本发明的实施方式进行说明。此外，在附图的说明中，对于相同的要素标注相同的附图标记，省略重复的说明。另外，为了方便说明，附图的尺寸比率存在被夸大而与实际的比率不同的情况。
35.图1是表示本发明的一实施方式所涉及的图像形成系统的概略结构的图。
36.如图1所示，图像形成系统1具备图像形成装置10以及供纸装置20。供纸装置20在纸张搬运的上游侧与图像形成装置10连结。
37.图像形成装置10具备控制部11、存储部12、通信部13、操作面板14、供纸部15、搬运部16、图像形成部17、定影部18以及检测部19。各构成经由用于交换信号的总线相互连接。
38.控制部11是cpu(central processing unit：中央处理单元)，根据程序执行上述各构成的控制、各种运算处理。
39.存储部12由预先存储各种程序、各种数据的rom(read only memory：只读存储器)、作为作业区域暂时存储程序、数据的ram(random access memory：随机存取存储器)、存储各种程序、各种数据的硬盘等构成。
40.通信部13是用于与其他的装置进行通信的接口。通信部13例如与供纸装置20进行各种数据、各种信号等的接收和发送。另外，通信部13例如经由lan(local area network：局域网)等网络与用户的pc(personal computer：个人电脑)、移动终端等进行各种数据等的接收和发送。
41.操作面板14例如具备触摸面板、数字键盘、开始按钮、停止按钮等，作为显示各种信息的显示部发挥作用，或者作为受理用户的各种操作的操作受理部发挥作用。操作面板14例如也可以作为显示部显示操作画面，作为操作受理部受理该操作画面中的用户的操作。此外，显示部以及操作受理部也可以分别构成。
42.供纸部15具备收容打印所使用的纸张的供纸托盘151～153，将收容于各供纸托盘的纸张一张一张地供纸。但是，供纸部15具备的供纸托盘的个数并不局限于图1所示的例子。
43.搬运部16具备搬运路径161、多个搬运辊对162、以及驱动搬运辊对162的驱动马达(未图示)，沿着搬运路径161搬运由供纸部15供纸的纸张。
44.图像形成部17使用电子照片方式等公知的成像过程在由搬运部16搬运的纸张上形成图像。
45.定影部18具备被加热器加热的加热辊以及加压辊，对通过图像形成部17形成有图像的纸张进行加热以及加压，使图像定影到纸张。对加热器的电力供给被控制为由温度传感器测定的定影部18的定影温度成为规定的控制温度。
46.检测部19被配置在搬运路径161上，是检测在检测部19的检测范围内被搬运的纸张的种类的传感器。例如也可以在比从供纸托盘151～153供纸的纸张与从供纸装置20供纸的纸张的合流地点靠纸张搬运的下游侧的搬运路径161上配置一个检测部19。或者，也可以在各供纸托盘的附近相对于各供纸托盘一对一地配置检测部19。此外，检测部19检测的纸张的种类包含有纸种、纸厚、基重以及平滑度等。检测部19的详细构成将在后面描述。
47.接着，供纸装置20具备控制部21、存储部22、通信部23、供纸部24以及搬运部25。各构成经由用于交换信号的总线相互连接。此外，供纸装置20的控制部21、存储部22、通信部23以及搬运部25具有与图像形成装置10的各构成相同的功能，所以省略说明。
48.供纸部24具备收容打印所使用的纸张的供纸托盘241～243，将收容于各供纸托盘的纸张一张一张地供纸。但是，供纸部24具备的供纸托盘的个数并不局限于图1所示的例子。
49.此外，图像形成系统1也可以包括图像形成装置10以及供纸装置20以外的装置。例如，图像形成系统1也可以在图像形成装置10的下游侧还具备后处理装置。另外，图像形成装置10也可以不在外部具备供纸装置20。
50.另外，图像形成装置10以及供纸装置20既可以包括上述的构成要素以外的构成要素，也可以不包括上述的构成要素中的一部分。例如，供纸装置20也可以还具备检测部。供纸装置20的检测部也可以代替图像形成装置10的检测部19，而检测收容于供纸托盘241～243的纸张的种类。
51.接着，对图像形成装置10的检测部19的详细构成进行说明。
52.图2是表示图像形成装置的检测部的概略结构的一个例子的图。
53.如图2所示，检测部19具备纸厚传感器191、基重传感器192以及平滑度传感器193。这些传感器被配置在搬运路径161上。
54.纸厚传感器191是检测纸张的厚度(纸厚)的传感器。例如图2所示，纸厚传感器191安装于搬运部16所包含的搬运辊162a，基于纸张通过时的搬运辊162a的位移量检测纸厚。
55.基重传感器192是检测纸张的基重的传感器。基重传感器192例如具备发光部以及受光部，该发光部以及受光部相对于沿着搬运路径161通过的纸张配置于两侧。而且，基重传感器192基于由发光部发光并透过纸张由受光部接受的光的量检测纸张的基重。发光部例如也可以具备led等。
56.平滑度传感器193是检测纸张的平滑度的传感器。平滑度传感器193例如具备发光部以及受光部，该发光部以及受光部相对于沿着搬运路径161通过的纸张配置于同一侧。而且，平滑度传感器193基于由发光部发光并在纸张上被反射而由受光部接受的光检测纸张的平滑度。
57.此外，检测部19所具备的传感器的种类、个数以及位置并不局限于图2所示的例子。例如，检测部19也可以不具备纸厚传感器191、基重传感器192以及平滑度传感器193的至少一个。另外，检测部19也可以具备检测光泽度等的其他的种类的传感器。并且，各传感器获取纸张的信息的方法也不局限于上述的例子。
58.在如以上那样构成的图像形成系统1中，图像形成装置10切换执行图像形成模式以及纸种检测模式这二个模式。图像形成模式是使图像形成部17形成图像，并使定影部18定影该图像的模式。纸种检测模式是使检测部19检测收容于供纸托盘151～153以及241～243的至少一个且被搬运部16搬运的纸张的种类的模式。
59.此外，图像形成装置10在执行图像形成模式的期间进行使图像形成部17的感光体鼓的旋转开始或者使定影部18的预热开始的打印准备动作。另外，为了预先检测收容的纸张的种类，在将该纸张使用于打印时顺畅地设定适当的打印条件，而图像形成装置10在执行图像形成模式之前，执行纸种检测模式。
60.另外，图像形成装置10也可以在纸种检测模式的执行中，控制图像形成部17以使得不在被搬运部16搬运的纸张形成图像。另外，图像形成装置10也可以在纸种检测模式的执行中控制定影部18以使得不对被搬运部16搬运的纸张进行加热以及加压。即，图像形成装置10也可以在纸种检测模式的执行中不对图像形成部17以及定影部18供给电力。
61.(第一实施方式)
62.以下，参照附图对本发明的第一实施方式所涉及的图像形成装置10的处理过程进行说明。图像形成装置10的处理控制为预先检测收容于供纸托盘的纸张的种类。

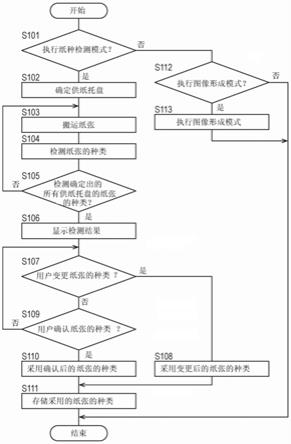

63.图3是表示第一实施方式所涉及的图像形成装置的处理过程的流程图。图3的流程图所示的算法作为程序存储于图像形成装置10的存储部12，被控制部11执行。
64.首先，如图3所示，控制部11首先判断是否执行纸种检测模式(步骤s101)。
65.控制部11例如在供纸托盘151～153中的至少一个供纸托盘被装载到图像形成装置10(主体)的情况下，判断执行纸种检测模式。或者，控制部11也可以在供纸托盘241～243中的至少一个供纸托盘被装载到供纸装置20(主体)，且从控制部21接收到供纸托盘被装载到供纸装置20的主旨的通知的情况下，判断为执行纸种检测模式。在供纸托盘被装载到图像形成装置10或者供纸装置20的情况下，纸张新放置到该供纸托盘的可能性较高。因此，图像形成装置10为了确认新放置的纸张的种类，而判断为执行纸种检测模式。
66.在判断为执行纸种检测模式的情况下(步骤s101：是)，控制部11确定出检测对象的纸张，即，收容应该检测种类的纸张的供纸托盘(步骤s102)。
67.控制部11例如在步骤s101中，供纸托盘被装载到图像形成装置10或者供纸装置20，判断为执行纸种检测模式的情况下，将被装载的供纸托盘确定为收容检测对象的纸张的供纸托盘。另外，控制部11例如在多个供纸托盘被连续装载的情况下，也可以将该多个供纸托盘确定为收容检测对象的纸张的供纸托盘。
68.另外，控制部11也可以也将在步骤s101中被装载的供纸托盘以外的供纸托盘确定为收容检测对象的纸张的供纸托盘。控制部11例如在供纸托盘151被装载到图像形成装置10时，供纸托盘152收容的纸张的种类过去未被检测出的情况下，也可以将供纸托盘151以及152双方确定为收容检测对象的纸张的供纸托盘。
69.接着，控制部11使供纸部15供给收容于在步骤s102中确定出的供纸托盘的纸张，
并使搬运部16搬运(步骤s103)。而且，控制部11使检测部19检测正由搬运部16搬运的纸张的种类(步骤s104)。即，控制部11通过对于在步骤s102中确定出的供纸托盘所收容的纸张执行步骤s103以及s104的处理，来执行纸种检测模式。此外，种类被检测出的纸张被搬运部16继续搬运，并排出到图像形成装置10外。
70.控制部11也可以在步骤s103以及s104中控制图像形成装置10的各构成，以使得以与纸种检测模式对应的速度动作。控制部11例如也可以使搬运部16以与纸种检测模式对应的预先设定的搬运速度搬运纸张。这里，“与纸种检测模式对应的搬运速度”例如也可以是检测部19能够检测纸张的种类(即，能够确保检测部19的检测精度)的搬运速度的最大值。另外，控制部11使配置于检测部19的检测范围内(参照图2)的搬运部16以与纸种检测模式对应的搬运速度搬运纸张，使配置于检测部19的检测范围外的搬运部16以最高速度搬运纸张。
71.接着，控制部11判断是否检测出在步骤s102中确定出的所有供纸托盘所收容的纸张的种类(步骤s105)。
72.在判断为未检测出收容于确定出的所有供纸托盘的纸张的种类的情况下(步骤s105：否)，控制部11返回步骤s103的处理。而且，控制部11反复进行步骤s103～s105的处理，直至对于在步骤s102中确定出的所有供纸托盘所收容的纸张执行步骤s103以及s104的处理为止。
73.在判断为检测出确定出的所有供纸托盘所收容的纸张的种类的情况下(步骤s105：是)，控制部11进入步骤s106的处理。而且，控制部11将在步骤s104中使检测部19检测出的纸张的种类与收容有该纸张的供纸托盘建立关联，作为检测结果使操作面板14显示(步骤s106)。即，控制部11使操作面板14显示用于使用户确认由检测部19检测出的纸张的种类的操作画面(第三操作画面)。此外，控制部11也可以经由通信部13使在用户的pc、移动终端等中作为显示部发挥作用的操作面板显示检测结果。以下，将操作面板14、以及用户的pc、移动终端等的操作面板统称为“操作面板14等”。
74.图4是表示示出检测结果的操作画面的一个例子的图。
75.如图4所示，控制部11将在步骤s104中使检测部19检测出的纸张的种类的至少一个(即，纸厚、基重以及平滑度等的至少一个)作为检测结果，使操作面板14等显示。检测结果也可以不是实际的检测值，而由图4所示的等级评价表示。例如，作为纸厚的检测结果，等级1示出52～59g/m2，等级2示出60～90g/m2，等级3示出91～120g/m2。
76.另外，控制部11也可以在检测出过去没有被检测的纸张的种类的情况下，使操作面板14等列表显示过去的检测历史。例如，在图4所示的例子中，作为收容于与供纸托盘151对应的“托盘1”的纸张的种类，检测出等级评价为1的纸厚，等级评价为2的基重，等级评价为3的平滑度。包括这样的纸厚、基重以及平滑度的组合的纸张的种类在过去没有被检测出的情况下，如图4所示，控制部11也可以使操作面板14等列表显示过去的检测历史。此外，检测历史也可以与收容有检测出的纸张的供纸托盘建立关联地显示。
77.接着，控制部11判断用户是否变更了在步骤s106中使操作面板14等显示的纸张的种类(步骤s107)。控制部11例如通过经由操作面板14等受理变更纸张的种类的用户的操作，来判断为用户变更了纸张的种类。
78.控制部11也可以通过在例如图4所示的操作画面中，受理直接变更表示纸张的种
类的等级评价的数值，并按下变更按钮的用户的操作，来判断为用户变更了纸张的种类。或者，控制部11也可以通过受理从纸张的种类的检测历史的列表选择正确的纸张的种类，并按下变更按钮的用户的操作，来判断为用户变更了纸张的种类。
79.在判断为用户变更了纸张的种类的情况下(步骤s107：是)，控制部11采用在步骤s107中被变更的纸张的种类作为与供纸托盘建立了关联的纸张的种类(步骤s108)。
80.在判断为用户未变更纸张的种类的情况下(步骤s107：否)，控制部11判断用户是否确认了在步骤s106中使操作面板14等显示的纸张的种类(步骤s109)。即，控制部11在用户不变更纸张的种类的情况下，也判断是否进行了一次确认。控制部11例如通过经由操作面板14等受理确认纸张的种类的用户的操作，来判断为用户确认了纸张的种类。控制部11也可以通过例如在图4所示的操作画面中受理按下ok按钮的用户的操作，来判断为用户确认了纸张的种类。
81.在判断为用户不变更纸张的种类，并且也未进行确认的情况下(步骤s109：否)，控制部11返回步骤s107的处理。而且，控制部11反复进行步骤s107以及s109的处理，直至用户确认是否变更纸张的种类。
82.在判断为用户确认了纸张的种类的情况下(步骤s109：是)，控制部11采用在步骤s109中确认出的纸张的种类作为与供纸托盘建立了关联的纸张的种类(步骤s110)。
83.接着，控制部11使存储部12存储在步骤s108或者s110中采用的纸张的种类(步骤s111)。此外，控制部11在步骤s110之后，立刻执行图像形成模式的情况，且将检测出种类的纸张使用于打印的情况下，也可以代替使存储部12存储纸张的种类，而立刻设定与被检测出的纸张的种类对应的打印条件。即，控制部11也可以基于采用的纸张的种类，控制例如图像形成部17的感光体鼓的旋转速度、定影部18的定影温度等。
84.另一方面，在步骤s101中，判断为不执行纸种检测模式的情况下(步骤s101：否)，控制部11判断是否执行图像形成模式(步骤s112)。
85.在判断为执行图像形成模式的情况下(步骤s112：是)，控制部11执行图像形成模式(步骤s113)。控制部11也可以在以前执行步骤s101～s111的处理，将已经检测出种类的纸张使用于打印的情况下，设定与在步骤s110中存储于存储部12的纸张的种类对应的打印条件，然后执行图像形成模式。即，控制部11基于存储于存储部12的纸张的种类，例如，作为打印条件，控制图像形成部17的感光体鼓的旋转速度、定影部18的定影温度等，然后执行图像形成模式。
86.在判断为不执行图像形成模式的情况下(步骤s112：否)，控制部11结束处理。
87.如以上所述，图像形成装置10在执行图像形成模式之前执行纸种检测模式。由此，为了与检测出的纸张的种类对应地设定打印条件，图像形成装置10能够预先检测收容于供纸托盘的纸张的种类。因此，图像形成装置10即使未被输入打印任务，也能够开始纸张的种类的检测，并且也能够缩短由于打印条件的切换而引起的图像形成装置10的待机时间。特别是，图像形成装置10能够预先检测预定使用的纸张的种类，所以能够省略每次切换纸张都对用户提示使用的纸张的种类并确认的操作，能够避免图像形成装置10的生产性的降低。
88.另外，图像形成装置10在纸种检测模式的执行中，不在搬运的纸张上形成图像。由此，图像形成装置10不需要在纸种检测模式的执行中，向图像形成部17供给电力，能够减少
图像形成装置10的消耗电力。另外，用户通过将被检测出种类，并排出到图像形成装置10外的纸张重新放置到供纸托盘，能够使图像形成装置10重新利用该纸张。
89.另外，图像形成装置10在供纸托盘被装载到图像形成装置10或者供纸装置20的情况下，检测收容于被装载的供纸托盘的纸张的种类。由此，图像形成装置10能够不增加用户的操作地自动地开始新放置到供纸托盘的纸张的种类的检测。
90.另外，图像形成装置10在纸种检测模式的执行中，使配置于检测部19的检测范围内的搬运部16以与纸种检测模式对应的搬运速度搬运纸张。由此，图像形成装置10能够提高检测部19的检测精度。
91.另外，图像形成装置10显示检测出的纸张的种类。由此，图像形成装置10能够使用户确认检测出的纸张的种类。
92.另外，图像形成装置10在显示了检测出的纸张的种类之后，采用被用户确认或者变更后的纸张的种类。由此，图像形成装置10在由检测部19检测出的纸张的种类不正确的情况下，也能够使用户调整。
93.另外，图像形成装置10基于纸张的种类控制定影部18的定影温度。由此，图像形成装置10能够从打印开始设定适当的定影温度，能够缩短由于定影温度的切换而引起的待机时间。
94.以上，对图像形成装置10的处理的一个例子进行了说明，但本实施方式并不局限于此。能够进行如下的各种变更、改进等。
95.图像形成装置10被说明为在步骤s101中，例如，供纸托盘被装载到图像形成装置10或者供纸装置20的情况下，判断为执行纸种检测模式。但是，本实施方式并不局限于此。
96.图像形成装置10例如在有收容种类未被检测出的纸张的供纸托盘的情况，且不执行图像形成模式的情况下，在步骤s101中，判断为执行纸种检测模式。此外，“不执行图像形成模式的情况”例如是指图像形成装置10是待机状态的情况。
97.而且，图像形成装置10也可以在步骤s102中确定该供纸托盘。其后，图像形成装置10也可以在步骤s103以及s104中执行的纸种检测模式中，使检测部19检测收容于该供纸托盘的种类未被检测出的纸张的种类。由此，图像形成装置10在供纸托盘被装载到图像形成装置10或者供纸装置20的情况以外，也能够在适当的时机执行纸种检测模式。因此，图像形成装置10例如在图像形成装置10的电源被关闭的状态中供纸托盘被装载，且不能在装载之后立刻执行纸种检测模式的情况下，也能够在电源被接通后执行纸种检测模式。
98.另外，图像形成装置10例如也可以在步骤s101以前显示用于使用户选择纸种检测模式的操作画面。
99.图5是表示受理用户的选择的操作画面的一个例子的图。
100.如图5的a所示，图像形成装置10也可以使操作面板14等显示用于使用户选择“图像形成模式”或者“纸种检测模式”作为图像形成装置10的动作模式的操作画面(第一操作画面)。而且，图像形成装置10也可以在操作画面中纸种检测模式被选择的情况(即，受理了选择纸种检测模式的用户的操作的情况)下，在步骤s101中判断为执行纸种检测模式。由此，图像形成装置10能够根据用户的要求执行纸种检测模式。
101.另外，图像形成装置10也可以在显示用于使用户选择纸种检测模式的操作画面的情况下，如图5的b以及c所示，进一步显示用于使用户选择收容检测对象的纸张的供纸托盘
的操作画面(第二操作画面)。而且，图像形成装置10也可以在操作画面中供纸托盘被选择的情况下，在步骤s102中确定出被选择的供纸托盘。其后，图像形成装置10也可以在步骤s103以及s104中，使检测部19检测确定出的供纸托盘所收容的纸张的种类。由此，图像形成装置10能够检测用户有意选择的供纸托盘所收容的纸张的种类。
102.另外，图像形成装置10也可以在图5的b以及c所示那样的用于使用户选择供纸托盘的操作画面中，使用户选择多个供纸托盘。而且，图像形成装置10也可以在操作画面中多个供纸托盘被选择的情况下，在步骤s102中，按多个供纸托盘被选择的顺序，确定出被选择的供纸托盘。然后，图像形成装置10也可以在步骤s103以及s104中按多个供纸托盘被确定的顺序，使检测部19检测被确定出的供纸托盘所收容的纸张的种类。
103.例如，在图5的b所示的操作画面中，用户按与图像形成装置10的供纸托盘151对应的“托盘1”、与供纸托盘152对应的“托盘2”的顺序选择供纸托盘。该情况下，图像形成装置10也可以在检测到收容于供纸托盘151的纸张的种类之后，检测收容于供纸托盘152的纸张的种类。由此，图像形成装置10能够优先地检测收容于用户优先选择的供纸托盘的纸张的种类。
104.另外，图像形成装置10在受理打印任务的情况中执行纸种检测模式的情况下，在步骤s102中，按在打印任务中多个供纸托盘被使用的顺序，确定出被使用的供纸托盘。而且，图像形成装置10也可以在步骤s103以及s104中，按供纸托盘被确定的顺序，使检测部19检测收容于被确定出的供纸托盘的纸张的种类。
105.例如，图像形成装置10按作为打印任务的任务1、任务2的顺序受理打印任务，处于任务1指定供纸托盘151，任务2指定供纸托盘152的状态。在该状态下，供纸托盘151以及152被装载到图像形成装置10的情况下，图像形成装置10也可以在检测出收容于供纸托盘151的纸张的种类之后，检测收容于供纸托盘152的纸张的种类。或者，在上述的状态下，在操作画面中供纸托盘151以及供纸托盘152被选择的情况下，图像形成装置10也可以在检测出收容于供纸托盘151的纸张的种类之后，检测收容于供纸托盘152的纸张的种类。由此，图像形成装置10能够优先检测在打印任务中优先使用的供纸托盘所收容的纸张的种类。
106.此外，图像形成装置10也可以在受理打印任务的情况中，在操作画面中供纸托盘被选择多个的情况下，将在打印任务中多个供纸托盘被使用的顺序、以及多个供纸托盘被选择的顺序的一方优先。即，图像形成装置10既可以按在打印任务中多个供纸托盘被使用的顺序，检测收容于供纸托盘的纸张的种类，也可以按供纸托盘被选择的顺序，检测收容于供纸托盘的纸张的种类。或者，图像形成装置10也可以在受理打印任务的情况下，总是将在打印任务中多个供纸托盘被使用的顺序优先，仅在不受理打印任务的情况，考虑供纸托盘被选择的顺序。
107.另外，图像形成装置10被说明为在检测出在步骤s102中确定出的所有供纸托盘所收容的纸张的种类后，显示检测结果，判断用户是否变更或者确认纸张的种类。但是，本实施方式并不局限于此。图像形成装置10也可以每次检测一个供纸托盘所收容的纸张的种类，都显示检测结果，判断用户是否变更或者确认纸张的种类。
108.(第二实施方式)
109.以下，参照附图对本发明的第二实施方式所涉及的图像形成装置10的处理过程进行说明。在第二实施方式中，图像形成装置10构成为能够在打印任务的执行中执行纸种检
测模式。
110.在第二实施方式中，图像形成装置10例如在使用收容于供纸托盘151的纸张执行打印任务的期间，供纸托盘152被装载到图像形成装置10的情况下，执行纸种检测模式。或者，图像形成装置10也可以在打印任务的执行中，在图5的a所示的操作画面中，受理了选择纸种检测模式的用户的操作的情况下，执行纸种检测模式。即，用户想在后续的打印任务中预先确认收容于预定使用的供纸托盘的纸张的种类的情况下，也能够在打印任务的执行中，使图像形成装置10执行纸种检测模式。
111.图6a以及图6b是表示第二实施方式所涉及的图像形成装置的处理过程的流程图。图6a以及图6b所示的步骤s204～s213的处理与图3所示的步骤s102～s111的处理相同，所以省略说明。
112.如图6a以及图6b所示，控制部11首先判断是否正在执行打印任务(步骤s201)。
113.在判断为正在打印任务的情况下(步骤s201：是)，控制部11判断是否执行纸种检测模式(步骤s202)。控制部11例如也可以在打印任务的执行中，未使用的供纸托盘被装载到图像形成装置10或者供纸装置20的情况下，判断为执行纸种检测模式。
114.在判断为执行纸种检测模式的情况下(步骤s202：是)，控制部11中断执行中的打印任务(步骤s203)。而且，控制部11进入步骤s204的处理。接着，控制部11在执行了步骤s204～s213的处理之后，重新开始在步骤s203中中断的打印任务(步骤s214)。其后，控制部11结束处理。此外，控制部11也可以在步骤s203中中断执行中的打印任务的情况下，使定影部18保持中断前的定影温度。
115.在判断为未执行打印任务的情况下(步骤s201：否)、或者判断为不执行纸种检测模式的情况下(步骤s202：否)，控制部11结束处理。
116.如以上所述，第二实施方式所涉及的图像形成装置10在判断为在打印任务的执行中执行纸种检测模式的情况下，中断执行中的打印任务，执行纸种检测模式。由此，图像形成装置10在打印任务的执行中，也根据需要执行纸种检测模式，例如，能够在后续的打印任务中预先检测预定使用的供纸托盘所收容的纸张的种类。另外，图像形成装置10能够在后续的打印任务中预先检测预定使用的纸张的种类，所以能够省略每次切换纸张都向用户提示所使用的纸张的种类并确认的操作，能够避免图像形成装置10的生产性的降低。
117.另外，图像形成装置10在中断执行中的打印任务执行纸种检测模式的情况下，使定影部18保持中断前的定影温度。由此，图像形成装置10在重新开始中断的打印任务时，能够缩短定影部18的预热时间。
118.此外，第一实施方式以及第二实施方式的处理也可以组合使用。即，图像形成装置10也可以在执行图像形成模式之前执行纸种检测模式，并且，也能够在打印任务的执行中执行纸种检测模式。
119.在上述实施方式中，将图像形成装置10作为一个装置进行了说明。但是，上述实施方式并不局限于此。例如，图像形成装置10也可以分别构成执行各种判断处理的信息处理装置和执行图像形成处理的装置。该情况下，信息处理装置和执行图像形成处理的装置经由总线连接。
120.另外，上述的实施方式所涉及的图像形成装置10中的处理可以包括上述的流程图的步骤以外的步骤，或者，也可以不包括上述的步骤中的一部分。另外，步骤的顺序并不局
限于上述的实施方式。并且，各步骤也可以与其他的步骤组合作为一个步骤执行，也可以包含于其他的步骤执行，也可以分割成多个步骤执行。
121.另外，进行上述的实施方式的图像形成装置10中的各种处理的单元以及方法也能够通过专用的硬件电路、或者被编程的计算机的任意一方实现。上述程序例如既可以通过cd－rom(compact disc read only memory：光盘只读存储器)等计算机可读记录介质提供，也可以经由互联网等网络在线提供。该情况下，记录于计算机可读记录介质的程序通常被转送并存储于硬盘等存储部。另外，上述程序既可以作为单独的应用软件提供，也可以作为图像形成装置10的一个功能组装于该装置的软件。
122.附图标记说明
123.1...图像形成系统，10
…
图像形成装置，11、21
…
控制部，12、22
…
存储部，13、23
…
通信部，14
…
操作面板，15、24
…
供纸部，151～153、241～243
…
供纸托盘，16、25
…
搬运部，161
…
搬运路径，162
…
搬运辊，17
…
图像形成部，18
…
定影部，19
…
检测部，191
…
纸厚传感器，192
…
基重传感器，193
…
平滑度传感器，20
…
供纸装置。
