一种稳定性高的防爆相机外壳的制作方法

本技术涉及防爆相机外壳，特别涉及一种稳定性高的防爆相机外壳。

背景技术：

1、照简称相机，是一种利用成像原理形成影像并使用底片记录影像的设备。很多可以记录影像设备都具备照相机的。医学成像设备、天文观测设备等等。照相机是用于的光学器械。被摄景物反射出的光线通过照相镜头(摄景物镜)和控制曝光量的快门聚焦后，被摄景物在暗箱内的感光上形成潜像，经冲洗处理(即显影、定影)构成影像，这种技术称为摄影术；而现有的一些防爆相机的价格非常昂贵，对于一些使用不频繁的公司企业来说，会有点奢侈，造成不必要的浪费，但生活中常见与使用的相机的价格相对便宜，但在一些特殊的环境下进行拍摄与录像，比如在一些调压间和矿业工作区域内，普通的相机防爆、防护性能相对较差。

技术实现思路

1、本实用新型的主要目的在于提供一种稳定性高的防爆相机外壳，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种稳定性高的防爆相机外壳，包括保护筒，所述保护筒的后端固定安装有后盖板，所述保护筒的前端设置有前盖板，所述前盖板的中间位置固定设置有拍摄窗，所述保护筒与后盖板的前侧均开设有四组固定槽，四组固定槽的内部均活动连接有螺栓，所述保护筒的内壁上固定安装有四组稳定机构，所述保护筒的下端固定连接有两组支脚，所述稳定机构包括固定连接在保护筒内壁上的四组固定壳，所述固定壳的内侧开设有安装槽，所述安装槽的一侧设置有活动板，所述固定壳的上下侧内壁对应活动板的上下侧位置均开设有滑槽，所述活动板与安装槽的一侧内壁之间固定连接有弹簧，所述活动板的另一端固定设置有固定条，所述固定条的一端固定连接有软垫。

4、优选的，所述保护筒为金属材料，所述拍摄窗为透明防爆炸玻璃材料。

5、优选的，四组所述螺栓环形围绕在前盖板内侧四周，所述螺栓与固定槽为螺纹连接。

6、优选的，四组所述固定壳环形固定在保护筒的内壁上，所述活动板与滑槽滑动设置。

7、优选的，所述活动板与固定条为一体结构，所述弹簧的数量设置有若干组。

8、优选的，所述固定条贯穿固定壳的一侧，所述固定条与固定壳之间为阻尼设置，所述软垫为橡胶材料。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、将相机方向保护筒的内部，推动四组软垫带动固定的固定条与活动板沿着滑槽向安装槽的内侧滑动，对弹簧进行压缩，将相机放置在四组软垫之间，起到稳定的作用，避免相机在保护筒的内侧晃动、磕碰。

11、2、将前盖板盖在保护筒的前端，通过四组螺栓将前盖板固定安装在保护筒的前端，通过拍摄窗实现拍摄的目的，通过保护筒、后盖板、前盖板对内部的相机进行保护。

技术特征：

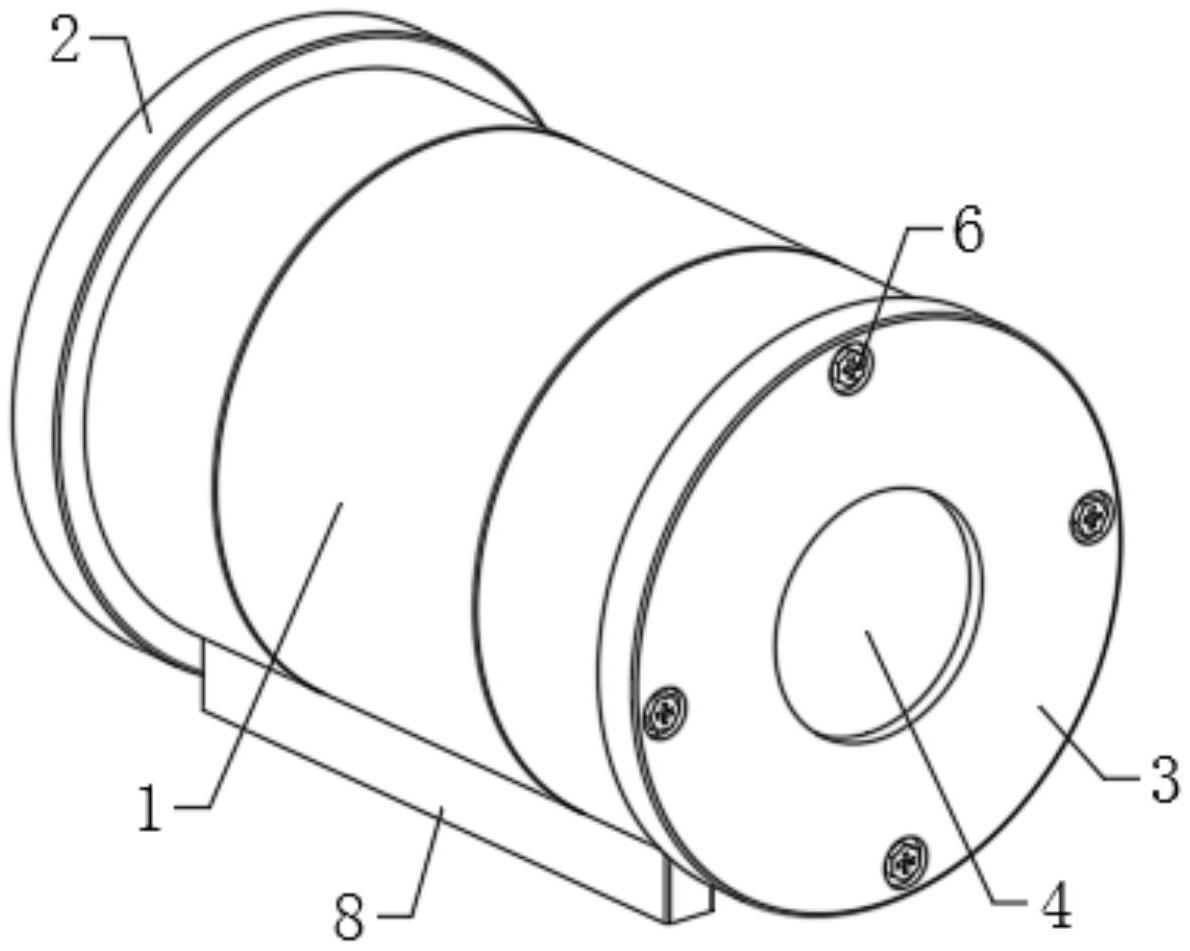

1.一种稳定性高的防爆相机外壳，包括保护筒(1)，其特征在于：所述保护筒(1)的后端固定安装有后盖板(2)，所述保护筒(1)的前端设置有前盖板(3)，所述前盖板(3)的中间位置固定设置有拍摄窗(4)，所述保护筒(1)与后盖板(2)的前侧均开设有四组固定槽(5)，四组固定槽(5)的内部均活动连接有螺栓(6)，所述保护筒(1)的内壁上固定安装有四组稳定机构(7)，所述保护筒(1)的下端固定连接有两组支脚(8)，所述稳定机构(7)包括固定连接在保护筒(1)内壁上的四组固定壳(71)，所述固定壳(71)的内侧开设有安装槽(72)，所述安装槽(72)的一侧设置有活动板(73)，所述固定壳(71)的上下侧内壁对应活动板(73)的上下侧位置均开设有滑槽(74)，所述活动板(73)与安装槽(72)的一侧内壁之间固定连接有弹簧(75)，所述活动板(73)的另一端固定设置有固定条(76)，所述固定条(76)的一端固定连接有软垫(77)。

2.根据权利要求1所述的一种稳定性高的防爆相机外壳，其特征在于：所述保护筒(1)为金属材料，所述拍摄窗(4)为透明防爆炸玻璃材料。

3.根据权利要求1所述的一种稳定性高的防爆相机外壳，其特征在于：四组所述螺栓(6)环形围绕在前盖板(3)内侧四周，所述螺栓(6)与固定槽(5)为螺纹连接。

4.根据权利要求1所述的一种稳定性高的防爆相机外壳，其特征在于：四组所述固定壳(71)环形固定在保护筒(1)的内壁上，所述活动板(73)与滑槽(74)滑动设置。

5.根据权利要求1所述的一种稳定性高的防爆相机外壳，其特征在于：所述活动板(73)与固定条(76)为一体结构，所述弹簧(75)的数量设置有若干组。

6.根据权利要求1所述的一种稳定性高的防爆相机外壳，其特征在于：所述固定条(76)贯穿固定壳(71)的一侧，所述固定条(76)与固定壳(71)之间为阻尼设置，所述软垫(77)为橡胶材料。

技术总结
本技术公开了一种稳定性高的防爆相机外壳，包括保护筒，所述保护筒的后端固定安装有后盖板，所述保护筒的前端设置有前盖板，所述前盖板的中间位置固定设置有拍摄窗，所述保护筒与后盖板的前侧均开设有四组固定槽，四组固定槽的内部均活动连接有螺栓，所述保护筒的内壁上固定安装有四组稳定机构，所述保护筒的下端固定连接有两组支脚，所述稳定机构包括固定连接在保护筒内壁上的四组固定壳。本技术所述的一种稳定性高的防爆相机外壳，通过将相机放置在四组软垫之间夹持，起到稳定的作用，其次通过拍摄窗实现拍摄的目的，通过保护筒、后盖板、前盖板对内部的相机进行保护。

技术研发人员：闫秀鹏,陈政,梅继乐,高乙文,程刘全,王少辉
受保护的技术使用者：河南梦云智能科技有限公司
技术研发日：20221216
技术公布日：2024/1/11
