一种带总盘的键盘架的制作方法

本实用新型涉及一种键盘架，具体为一种带总盘的键盘架，属于钢琴技术领域。

背景技术：

随着物质生活水平的提高，人们不满足于简单的物质享受，追求更高层次的精神生活，各种娱乐设施逐渐进入寻常家庭，而对子女的素质培养更是家长的重头戏，其间蕴藏着巨大的商机。钢琴作为“乐器之王”，是家长为子女购买的首选乐器，目前市场上的键盘架都没有可以内带调节平整度的装置，键盘装配在钢琴中盘上时调整平面是一个老大难问题。传统的调整方法采用垫纸片(或木片)的方法来调整键盘架与钢琴中盘的水平匹配度，调整过程繁琐，调整好后的键盘架由于纸片(或木片)的湿干变化外形体积也会变化，所以钢琴的键盘也经常会不平。市场上的键盘架是没有带总盘的，需要另外做好总盘，再把键盘放上去，这样如果总盘不平整的话，容易使调整好的键盘变形，再次调试时达不到之前的效果。

为解决上述问题，现在提出一种带总盘的键盘架。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种带总盘的键盘架。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种带总盘的键盘架，包括键盘面和中梃，所述键盘面上有白键、黑键和卡钉，所述白键、黑键对应通过第一键销、第二键销枢接于中梃上，所述中梃两侧有后梃和前梃，所述前梃上设有第一前销和第二前销，所述前梃上分别设有套置于所述第一前销、第二前销上的且可对所述白键、黑键进行冲压缓冲的第一冲压板、第二冲压板，所述前梃、中梃与后梃通过联结板固定连接，所述联接板下方设置总盘。

进一步的，所述中梃上分别设有套置于第一键销、第二键销上的且用于对白键、黑键产生柔性接触的第一缓冲垫、第二缓冲垫。

进一步的，所述第一键销、第二键销于所述中梃上错位设置，所述第一前销、第二 前销于前梃上错位设置。

本实用新型的有益效果是：该实用新型有效解决了钢琴键盘装配在钢琴总盘上时调整平面困难的问题，提出一种带总盘的键盘架，方便安装键盘，提高了实用性，提供了极大的方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

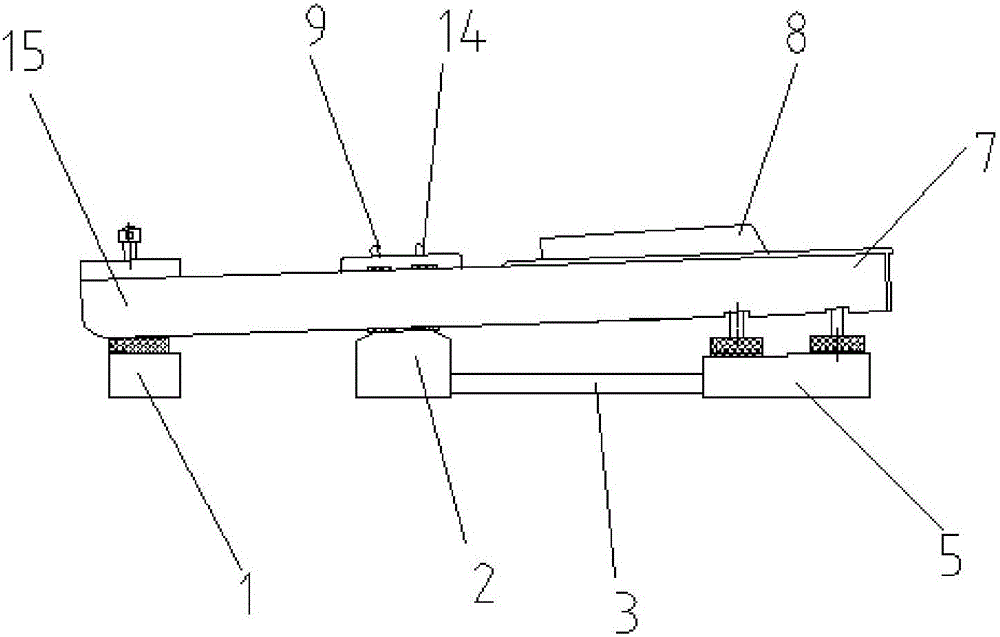

图1为本实用新型一种带总盘的键盘架结构示意图；

图2为目前市场上使用的键盘结构示意图。

图中：1、后梃；2、中梃；3、联结板；4、总盘；5、前梃；6、第一前销；7、白键；8、黑键；9、第二键销；10、卡钉；11、第二前销；12、第二冲压板；13、第一冲压板；14、第一键销；15、键盘面。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的设计方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

如图1-2所示，一种带总盘的键盘架，包括键盘面15和中梃2，所述键盘面15上有白键7、黑键8和卡钉10，所述白键7、黑键8对应通过第一键销14、第二键销9连接于中梃2上，所述中梃2两侧有后梃1和前梃5，所述前梃5上设有第一前销6和第二前销11，所述前梃5上分别设有套置于所述第一前销6、第二前销11上的且可对所述白键7、黑键8进行冲压缓冲的第一冲压板13、第二冲压板12，所述前梃5、中梃2与后梃1通过联结板3固定连接，所述联结板3下方设置总盘4。

所述中梃上分别设有套置于第一键销14、第二键销9上的且用于对白键7、黑键8产生柔性接触的第一缓冲垫、第二缓冲垫，所述第一键销14、第二键销9于所述中梃2 上错位设置，所述第一前销6、第二前销11于前梃5上错位设置，该第一缓冲垫、第二缓冲垫、第一冲压板13、第二冲压板12用于对白键7、黑键8进行功能保护，以保证操作者对白键7、黑键8舒适的手感，保证产品的耐用性，总盘4用于安放键盘。

需要说明的是，本实用新型一种带总盘4的键盘在使用键盘架时，只需将带总盘的键盘架直接安装，不需要另外做好总盘4，免去了在把键盘放上去时总盘4不平整，容易使调整好的键盘变形，再次调试时达不到之前的效果的问题，提高了实用性，提供了极大的方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
