一种唱歌机器人的制作方法

本实用新型涉及一种智能设备，尤其是涉及一种唱歌机器人。

背景技术：

卡拉OK厅是人们休闲放松的好去处，然而每一次去卡拉OK厅进行娱乐都需要向经营场所的商家支付一定的费用作为代价，而且该场所的酒水和其他服务价格比较昂贵，不适合人们经常前往。

而便携式播放器或者是智能手机作为极好的音乐播放设备，能满足人们日常生活中对音乐的需求，人们可以随时随地观看欣赏自己喜欢的音乐作品，然而这种方法只能让人们进行简单的听歌或者跟唱，无法消除音乐本身的原唱部分，不方便人们进行自身跟唱，并且从另一个角度来说，这种唱歌方式很难让人们得到充分的享受。

因此需要一种新的设备来解决这种不够便利的现状。

技术实现要素：

本实用新型针对背景技术中的不足之处，提出一种实用的，使用效果好的新方案以解决这一问题，具体方案如下：

一种唱歌机器人，包括，机体、触控显示屏、音乐数据库、数据串控制中心、影音编码译码单元、中枢控制单元、语音功放单元和语音录入单元、网络单元和终端机，所述的机体顶端为触控显示屏，所述的音乐数据库、数据串控制中心、影音编码译码单元、中枢控制单元、语音功放单元和语音录入单元和网络单元设置于机体之中，所述的影音译码编码单元设置有视频信号输出口，所述的语音功放单元设置有音响与音频信号输出口，所述的机体还设置有开关，所述的终端机独立于机器人本身存在。

所述的音乐数据库存储的是音乐影音文件的数据串。

所述的数据串控制中心与中枢控制单元连接，其他单元的任何数据串应用情况，由数据串控制中心直接从音乐数据库中调取并分配到对应的单元中。

所述的影音编码译码单元包含编码模块以及译码模块，所述的编码模块能将音乐影音文件的数据串拆分为图像信号以及声音信号，并将上述信号编译为混合信号，同时还能将来自语音录入模块的音频信号编译为中枢控制单元能识别的命令信号，所述的译码模块能将图像信号与声音信号的混合信号重新转变为影音信号，所述的影音编码译码单元通过视频信号输出口输出视频信号。

所述的语音功放单元用途为，将音乐影音文件的音频信号输出，以及将用户的声音与音乐影音文件的音频信号混合后输出，所述的语音功放单元通过音响输出音频，或者通过音频信号输出口输出音频信号。

所述的语音录入单元由声音传感器与音频分析芯片组成，用户有两种语音命令接入方式：一种为通过语音录入单元的声音传感器接受来自用户的语音命令，并通过音频分析芯片直接分析语音命令，一种方式为语音芯片连接到网络单元，通过网络单元与用户的终端机进行连接，接受来自用户终端机的语音命令。

所述的网络单元包含互联网模块以及蓝牙模块，所述的互联网模块通过有线连接的方式接入互联网，所述的蓝牙模块通过蓝牙连接的方式与终端机进行连接。

中枢控制单元与触控显示屏、音乐数据库、数据串控制中心、影音编码译码单元、语音功放单元、语音录入单元、网络单元和开关连接，用户的直接触控操作通过触控显示屏进行，用户的间接操作通过语音命令或者终端机进行，并且中枢控制单元通过触控显示屏或者是终端机进行反馈。

所述的终端机是智能手机。

所述的终端机是支持蓝牙功能的便携式麦克风。

本实用新型不但能够自动智能地更新并且播放音乐的影音文件，让人们获得音乐带来的视听享受，更能够通过与用户的智能手机或者是带有蓝牙功能的便携式麦克风结合，将任意的合适的场所变成卡拉OK，让用户不但能听还能唱，充分娱乐放松身心，而不必花钱去专门的卡拉OK厅，降低了生活的成本。

附图说明

图1为本实用新型系统结构图。

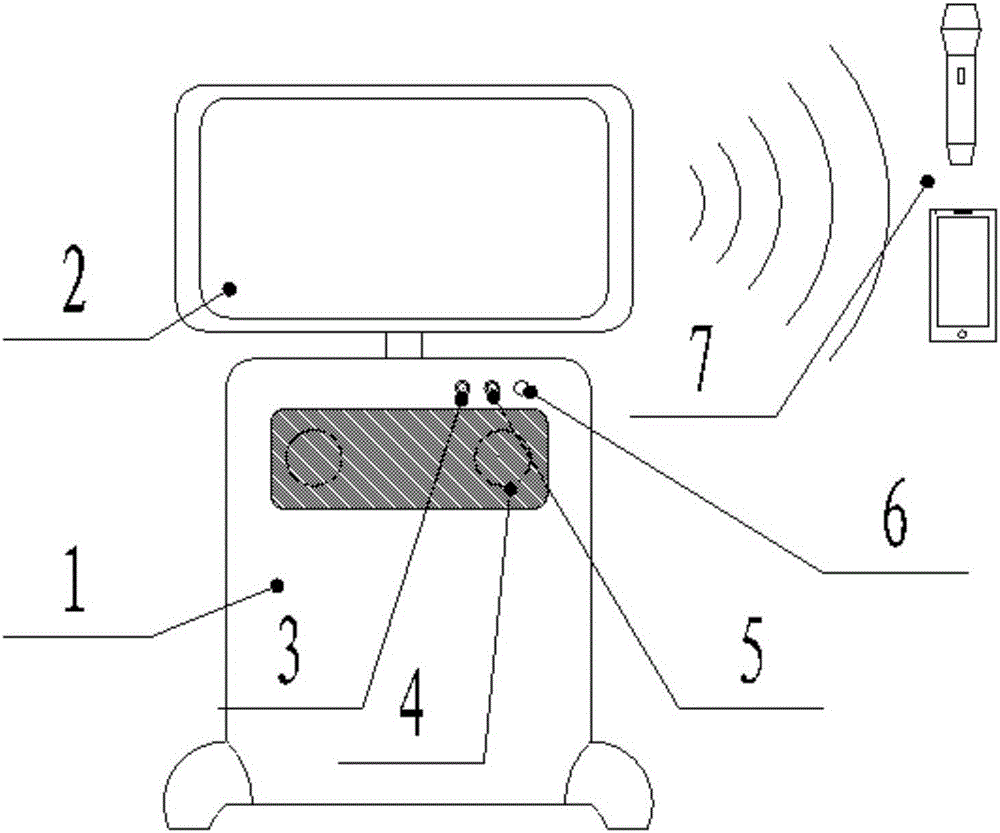

图2外观示意图。

其中，机体1、触控显示屏2、视频信号输出口3、音响4、音频信号输出口5、开关6、终端机7。

具体实施方式

为了更好地解释本实用新型，下面结合附图和实施例对本实用新型进行说明，但不限定本实用新型的本身。

请参照附图，其中箭头方向为影音的数据流方向，一种唱歌机器人，包括，机体1、触控显示屏2、音乐数据库、数据串控制中心、影音编码译码单元、中枢控制单元、语音功放单元和语音录入单元、网络单元和终端机7，所述的机体1顶端为触控显示屏2，所述的音乐数据库、数据串控制中心、影音编码译码单元、中枢控制单元、语音功放单元和语音录入单元和网络单元设置于机体1之中，所述的影音译码编码单元设置有视频信号输出口3，所述的语音功放单元设置有音响4与音频信号输出口5，所述的机体还设置有开关6，所述的终端机7独立于机器人本身存在。

所述的音乐数据库存储的是音乐影音文件的数据串，所述的数据串控制中心与中枢控制单元连接，其他单元的任何数据串应用情况，由数据串控制中心直接从音乐数据库中调取并分配到对应的单元中。数据串控制中心由中枢控制单元直接控制，由于将该功能整合到中枢控制单元的话，会增加中枢控制单元的负荷，会需要更加高性能的芯片作为支撑，相当于增加了整体制造成本，所以用另一块独立的单元负责数据串控制反而能够降低整体性能的需求。

所述的影音编码译码单元包含编码模块以及译码模块，所述的编码模块能将音乐影音文件的数据串拆分为图像信号以及声音信号，并将上述信号编译为混合信号，同时还能将来自语音录入模块的音频信号编译为中枢控制单元能识别的命令信号，所述的译码模块能将图像信号与声音信号的混合信号重新转变为影音信号，所述的影音编码译码单元通过视频信号输出口4输出视频信号。

音乐数据库的内容更新，可以通过网络单元的互联网模块的作用，接入最近的互联网网络，用户可以根据习惯，将音乐数据库的更新渠道从百度音乐、虾米音乐、酷我音乐等主流音乐网站中进行选择，并通过触控显示屏操作设定更新的方式，如：时段、频率、音乐类型、歌手等，从而令唱歌机器人在无人值守状态时，只要处于联网中，就能够按照设定进行音乐更新，保证用户能够获得最新的音乐数据库。

而通过影音编码译码单元的编译之后，能将音乐的影音数据通过触控显示屏显示出来，用户可以比较方便地进行视听功能，而影音编码译码单元的视频信号输出口4，可以将影音数据通过该端口输出到连接到该端口的其他投影、功放设备进行播放，从而将可视可听的范围拓宽。

所述的语音功放单元用途为，将音乐影音文件的音频信号输出，以及将用户的声音与音乐影音文件的音频信号混合后输出，所述的语音功放单元通过音响4输出音频，或者通过音频信号输出口5输出音频信号，当本设备外接了音频输出单元诸如：音响、耳机、扩音器等设备时，自身的音响4将停止工作，不会与其他设备的声音产生共鸣，影响播放效果。

所述的语音录入单元由声音传感器与音频分析芯片组成，用户有两种语音命令接入方式：一种为通过语音录入单元的声音传感器接受来自用户的语音命令，并通过音频分析芯片直接分析语音命令，一种方式为语音芯片连接到网络单元，通过网络单元与用户的终端机进行连接，接受来自用户终端机的语音命令，用户在没有接入智能设备的时候，语音命令可以通过口述的方式传达给设备，而当接入智能设备的时候，利用智能设备可以转述语音命令，此处的前提是，智能设备安装了匹配的应用，通过应用将语音命令记录并传输到语音录入单元。

而此处也是用户进行唱歌的基础，用户可以通过外接智能设备充当麦克风功能，由语音录入单元记录用户的声音信息并转化为音频信号，通过语音功放单元进行输出。

所述的网络单元包含互联网模块以及蓝牙模块，所述的互联网模块通过有线连接的方式接入互联网，所述的蓝牙模块通过蓝牙连接的方式与终端机进行连接，作为终端机的智能设备，必须要安装有匹配的应用，才能通过蓝牙的方式连接设备，否则无法匹配命令。

中枢控制单元与触控显示屏2、音乐数据库、数据串控制中心、影音编码译码单元、语音功放单元、语音录入单元、网络单元和开关6连接，用户的直接触控操作通过触控显示屏2进行，用户的间接操作通过语音命令或者终端机进行，并且中枢控制单元通过触控显示屏2或者是终端机7进行反馈，中枢控制单元可以将语音信号解析，并转化为对应的操作命令，再将命令分配执行。

所述的终端机7是智能手机，或者是支持蓝牙功能的便携式麦克风，如果是便携式麦克风，那么命令的传输方式为，通过麦克风记录语音命令内容，将信号传输至语音录入单元，再传输至中枢控制单元进行处理。

以上内容是结合具体的实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
