一种LED投光灯的制作方法

本实用新型涉及照明设备技术领域，具体是涉及一种LED投光灯。

背景技术：

投光灯广泛应用于摩天大楼、广场、超市、桥梁、码头、电视塔、雕塑及远距离照明等领域中。市场上的投光灯主要分两类：传统灯具投光灯和常规LED投光灯。

传统灯具投光灯由于采用传统的照明灯具，因此使用时免不了有耗能高、寿命短、射程近灯缺点，并且在工作时的发热问题十分严重。

而常规LED投光灯虽然采用LED灯作为光源，尽管对散热、能耗以及寿命上做了较大改善，但其投射距离通常仅在40m以内，投射距离无法突破。

故现亟需一种投射距离远、结构简单、安装使用方便、散热效果好、外形美观的新型LED投光灯。

技术实现要素：

针对现有技术中存在的上述问题，现提供一种LED投光灯，旨在有效简化投光灯的结构以及安装方式，同时增加其投射距离，优化散热效果，进而增强投光灯的工作性能。

具体技术方案如下：

一种LED投光灯，具有这样的特征，包括：安装臂，所述安装臂为一两端弯折90度的钣金件；一体式角度板，所述一体式角度板为一两端弯折90度的钣金件，所述一体式角度板的两弯折部分别通过一定位装置与所述安装臂的两弯折部固定连接；模组散热器，所述模组散热器的两端分别与所述一体式角度板的两弯折部相对弯折端的另一端固定连接；铝基板，所述铝基板固定安装于所述模组散热器的安装面；透镜，所述透镜固定安装于所述模组散热器的安装面，且所述透镜罩于所述铝基板外。

上述的一种LED投光灯，其中，每一所述安装臂的弯折部开设一第一定位通孔以及一第二定位通孔，所述第一定位通孔和所述第二定位通孔沿每一所述安装臂的弯折部的长度方向排列。

上述的一种LED投光灯，其中，每一所述定位装置包括：一中心定位孔，所述中心定位孔设于每一所述一体式角度板的弯折部的中心；若干角度定位孔，所述若干角度定位孔围绕所述中心定位孔开设；一中心定位螺栓，所述中心定位螺栓穿过所述中心定位孔以及所述第一定位通孔，并通过一螺母紧固；一角度定位螺栓，所述角度定位螺栓穿过一所述角度定位孔以及所述第二定位孔，并通过一螺母紧固。

上述的一种LED投光灯，其中，每一所述角度定位孔到所述中心定位孔的距离相等。

上述的一种LED投光灯，其中，相邻两所述角度定位孔之间的距离相等。

上述的一种LED投光灯，其中，所述模组散热器的散热面上设有若干散热片41。

上述的一种LED投光灯，其中，所述透镜为10°透镜。

上述的一种LED投光灯，其中，所述一体式角度板为呈条状直板，包括：两第一直板，两所述第一直板的一端分别与所述一体式角度板的左右两端垂直连接，并且两所述第一直板的朝向相同；两第二直板，两所述第二直板的一端与两所述第一直板的另一端垂直连接，并且两所述第二直板正对设置；所述两第一直板分别通过一定位装置与所述安装臂的两弯折部固定连接。

上述的一种LED投光灯，其中，还包括：防水装置，所述防水装置包括压块和防水硅胶圈，所述防水硅胶圈和所述压块套于所述照明模块的电源线上，所述压块压紧所述防水硅胶圈至所述模组散热器的安装面，所述压块通过螺栓与所述散热器的安装面固定连接。

上述技术方案的积极效果是：

LED投光灯通过安装臂固定于墙面或地面，同时通过定位装置调整一体式角度板相对安装臂的角度，从而调整投光灯的照射角度。通过设置模组散热器，对投光灯进行散热，进一步确保其工作状态的稳定性。选用10°透镜作为透光灯的透镜，能够有效增加LED投光灯的投射距离。从而有效简化投光灯的结构以及安装方式，同时增加其投射距离，优化散热效果，进而增强投光灯的工作性能。

附图说明

图1为本实用新型的LED投光灯的结构示意图。

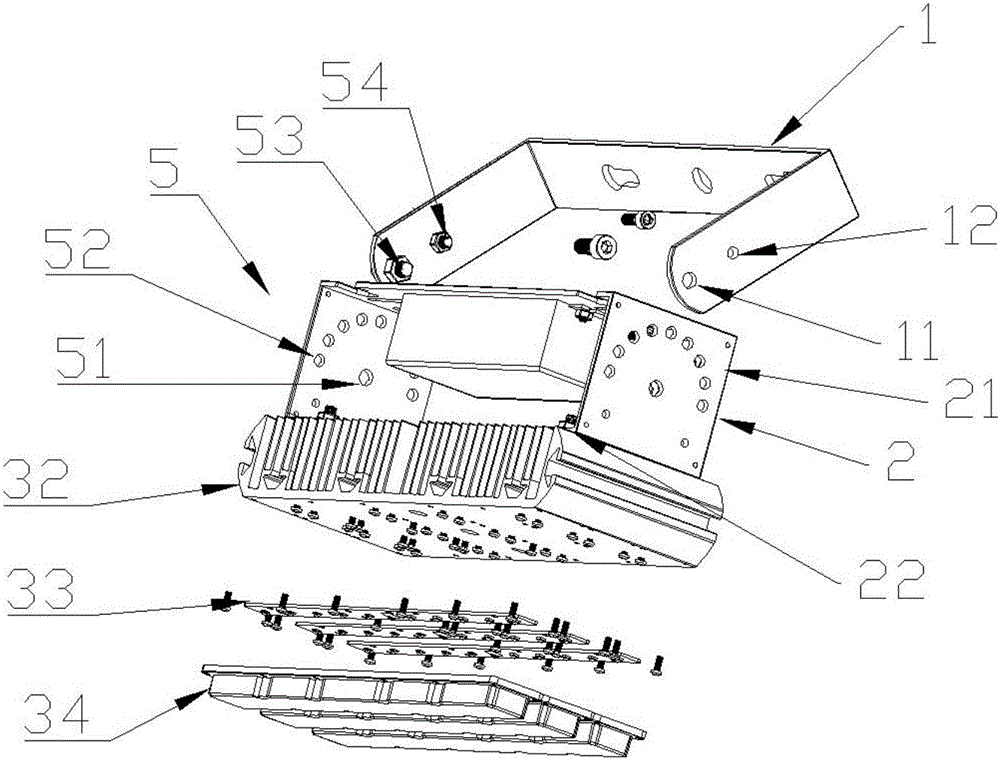

图2为本实用新型的LED投光灯的爆炸图。

图3为本实用新型的LED投光灯的防水装置的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图1至图3对本实用新型提供的技术方案作具体阐述。

图1为本实用新型的LED投光灯的结构示意图；图2为本实用新型的LED投光灯的爆炸图。图3为本实用新型的LED投光灯的防水装置的结构示意图。请参照图1至图3所示，示出了一种LED投光灯，具有这样的特征，包括：安装臂1、一体式角度板2、定位装置3、模组散热器4、铝基板5以及透镜6。

其中，所述安装臂1为一两端弯折90度的钣金件。

所述一体式角度板2为一两端弯折90度的钣金件，所述一体式角度板2的两弯折部分别通过一定位装置3与所述安装臂1的两弯折部固定连接。

所述模组散热器4的两端分别与所述一体式角度板2的两弯折部相对弯折端的另一端固定连接。

所述铝基板5固定安装于所述模组散热器4的安装面。

所述透镜6固定安装于所述模组散热器4的安装面，且所述透镜6罩于所述铝基板5外。

通过上述设置，本实用新型的LED投光灯能够通过所述安装臂固定安装在墙面或地面上。

同时，通过所述定位装置，能够调节所述一体式角度板与所述安装臂之间的转动角度，从而调节投光灯的照射方向。

通过设置所述模组散热器，则能够在投光灯工作时，对其发热部位进行散热，在保证其工作状态稳定性的同时，也延长了投光灯的使用寿命。

其中，作为较佳的实施例中，所述透镜6为10°透镜。

选用10°透镜能够有效增加投光灯的照射距离，进一步提升本实用新型的LED投光灯的工作性能。

具体的，作为较佳的实施例中，所述一体式角度板2为呈条状直板，包括：

两第一直板21，两所述第一直板21的一端分别与所述一体式角度板2的左右两端垂直连接，并且两所述第一直板的朝向相同。

两第二直板22，两所述第二直板22的一端与两所述第一直板21的另一端垂直连接，并且两所述第二直板22正对设置。

所述两第一直板21分别通过一定位装置3与所述安装臂1的两弯折部固定连接。

进一步的，作为较佳的实施例中，每一所述安装臂的弯折部开设一第一定位通孔11以及一第二定位通孔12，所述第一定位通孔11和所述第二定位通孔12沿每一所述安装臂1的弯折部的长度方向排列。

同时，作为较佳的实施例中，每一所述定位装置3包括：

一中心定位孔31，所述中心定位孔31设于每一所述一体式角度板2的弯折部的中心。

若干角度定位孔32，所述若干角度定位孔32围绕所述中心定位孔31开设。

一中心定位螺栓33，所述中心定位螺栓33穿过所述中心定位孔31以及所述第一定位通孔11，并通过一螺母紧固。

一角度定位螺栓34，所述角度定位螺栓34穿过一所述角度定位孔32以及所述第二定位通孔12，并通过一螺母紧固。

通过上述设置，本实用新型的LED投光灯的照射角度的调整方式大致如下：首先将中心定位螺栓穿过中心定位孔与第一定位通孔，此时，一体式角度板能够以中心定位螺栓的中心轴为转轴旋转。

完成上述步骤后，转动一体式角度板，将投光灯的照射方向调整至合适位置后，使用角度定位螺栓穿过第二定位通孔以及与之对应的一角度定位孔，从而限制一体式角度板相对安装臂的旋转。

最后，只需使用螺母分别将上述的中心定位螺栓以及角度定位螺栓紧固，即可完成投光灯照射方向的调整。

另外，作为较佳的实施例中，每一所述角度定位孔32到所述中心定位孔31的距离相等。相邻两所述角度定位孔32之间的距离相等。

通过上述设置，从而能够确保角度定位孔的有效性，同时增加投光灯照射方向的调整精度。

此外，作为较佳的实施例中，所述模组散热器4的散热面上设有若干散热片41。从而能够有效增强模组散热器的散热性能。

另外，作为较佳的实施例中，本实用新型的LED投光灯还包括：防水装置6，防水装置6，所述防水装置6包括压块61和防水硅胶圈62，所述防水硅胶圈62和所述压块61套于所述投光灯模块3的电源线上，所述压块61压紧所述防水硅胶圈62至所述模组散热器32的安装面，所述压块61通过螺栓与所述散热器32的安装面固定连接。

由于投光灯通常设置在室外，因此设置所述防水装置的作用在于，能够防止雨水流入照明模块的内部电路，造成短路等故障。

本实用新型的LED投光灯的使用方式大致如下：

首先，将安装臂固定安装于墙面或地面，后使用中心定位螺栓穿过中心定位孔与第一定位通孔，此时，一体式角度板能够以中心定位螺栓的中心轴为转轴旋转。

完成上述步骤后，转动一体式角度板，将投光灯的照射方向调整至合适位置后，使用角度定位螺栓穿过第二定位通孔以及与之对应的一角度定位孔，从而限制一体式角度板相对安装臂的旋转。

最后，只需使用螺母分别将上述的中心定位螺栓以及角度定位螺栓紧固，即可完成投光灯照射方向的调整。

需要进行投光时，只需打开电源即可令本实用新型的LED投光灯进行投光工作。

本实施例提供的LED投光灯，通过安装臂固定于墙面或地面，同时通过定位装置调整一体式角度板相对安装臂的角度，从而调整投光灯的照射角度。通过设置模组散热器，对投光灯进行散热，进一步确保其工作状态的稳定性。选用10°透镜作为透光灯的透镜，能够有效增加LED投光灯的投射距离。从而有效简化投光灯的结构以及安装方式，同时增加其投射距离，优化散热效果，进而增强投光灯的工作性能。

以上仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。
