一种可转变火焰方向的LED灯的制作方法

本实用新型涉及LED灯，具体来说是一种可转变火焰方向的LED灯。

背景技术：

随着技术的发展，LED灯的应用场合也越来越多，LED路灯、庭院灯各种泛光灯的多彩照明，可使得广场、庭院等地方更加生动活泼，不同的色调可为周围环境带来不一样的渲染效果。传统的火焰灯是利用石英灯泡点亮的同时用风机吹起一种红色丝绸带，当石英灯泡的光照射上去时候使得灯具看起来好像是燃烧的火焰。然而，因为风机的存在，或多或少会带来一定的噪声影响，并且会加大功耗，仅限于室内使用，且不利于环保节能。为此申请人在先提出了一种名称为360度LED发光火焰灯(专利号：201520282857.7)的实用新型专利。此实用新型虽可解决上述问题，但其火焰方向为固定的。故但倒置安装火焰灯时，即倒装有天花板时，其火焰方向朝下，这无法得到很好的火焰效果，装饰、渲染效果差。

技术实现要素：

本实用新型的目的在于克服以上现有技术存在的不足，提供了一种结构简单、安装方便、且容易调整火焰方向的LED灯。

为了达到上述目的，本实用新型采用以下技术方案：一种可转变火焰方向的LED灯，包括基板、具有控制电路的电路板和灯珠，所述基板的一端与电路板连接；所述灯珠具有多组，多组灯珠排列于基板；每组灯珠具有多列显示不同颜色的灯珠；所述控制电路包括驱动电路模块、效果控制电路模块和信号收发电路模块；所述效果控制电路模块通过驱动电路模块与灯珠连接，所述信号收发电路模块与效果控制电路模块连接。

优选的，所述基板包括多张单板，单板的数量与灯珠的组数相等，每组灯珠安装于相应的单板；多张单板的一端均与电路板连接，且多张单板相对于电路板的轴线圆周均匀分布。

优选的，每组灯珠位于相应单板呈矩阵排列。

优选的，所述单板的数量为4～12张。

优选的，所述单板呈长方形。

优选的，所述电路板呈圆形，所述电路板设有用于与单板的一端卡接的卡槽。

优选的，所述信号收发电路模块为红外信号收发电路模块、WIFI信号收发电路模块和蓝牙信号收发电路模块中的任意一种或任意两种的组合或三种组合。

优选的，所述可转变火焰方向的LED灯还包括稳压电路模块，所述稳压电路模块与效果控制电路模块连接。

优选的，所述可转变火焰方向的LED灯还包括手持遥控器，所述手持遥控器与信号收发电路模块连接。

本实用新型相对于现有技术，具有如下的优点及效果：

1、本可转变火焰方向的LED灯主要由包括基板、具有控制电路的电路板和灯珠，其中灯珠具有多种可显示不同颜色的灯珠，而控制电路中的效果控制电路模块可灯珠的闪烁，这不令可改变火焰的颜色，同时，还可改火焰的方向，故LED灯可适合不同的安装场所，即不论LED灯安装于地面上还是安装于天花板均可以很好的体现火焰的效果。

2、本可转变火焰方向的LED灯中的控制电路采用驱动电路模块、效果控制电路模块和信号收发电路模块等构成，这非常方便控制火焰的状态，如火焰的颜色、火焰的方向、火焰的摆动等，故可更真实的体现类似明火的效果。

3、本可转变火焰方向的LED灯中的基板采用多张单板构成，这代替传统的柔性基板，则基板不需要弯曲，且安装方便，同时稳定性高。

附图说明

图1是本实用新型的可转变火焰方向的LED灯的整体结构示意图。

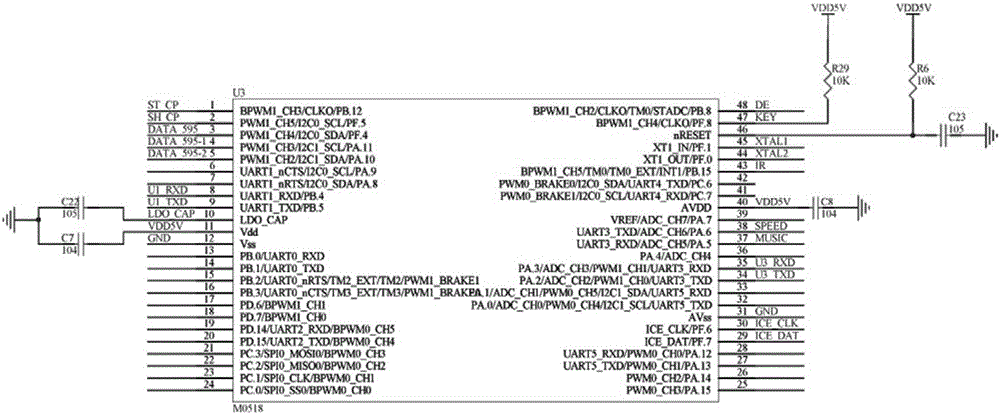

图2是本实用新型的效果控制电路模块的电路图。

图3是本实用新型的驱动电路模块的电路图。

图4是本实用新型的稳压电路模块的电路图。

图5是本实用新型的总电路原理框图。

具体实施方式

为便于本领域技术人员理解，下面结合附图及实施例对本实用新型作进一步的详细说明。

如图1至图5所示，本可转变火焰方向的LED灯，包括基板1、具有控制电路的电路板2和灯珠3，所述基板1的一端与电路板2连接；所述灯珠3具有多组，多组灯珠3排列于基板2；每组灯珠3具有多列显示不同颜色的灯珠3；所述控制电路包括驱动电路模块、效果控制电路模块和信号收发电路模块；所述效果控制电路模块通过驱动电路模块与灯珠3连接，所述信号收发电路模块与效果控制电路模块连接。所述基板1包括多张单板4，单板4的数量与灯珠3的组数相等，每组灯珠3安装于相应的单板4；多张单板4的一端均与电路板2连接，且多张单板4相对于电路板2的轴线圆周均匀分布。具体的，灯珠3的数量具有6组，则相应的单板4的数量具有6张。6组灯珠3分别相应的安装在对应的单板4中。同时，这6组灯珠3具有相对应的6个驱动电路模块，如图3所示，驱动电路模块主要由寄储器74HC595和串行驱动CON6构成，6组灯珠3通过相应的驱动电路模块与效果控制电路模块连接。如图2所示，效果控制电路模块主要由微控制器M0518构成。在实际工作过程中，效果控制电路模块收到控制指令后，根据控制控制指令，效果控制电路模块发出PWM(脉冲宽度调制)信号，并通过驱动电路模块传达至灯珠3，使相应的灯珠3闪烁，以使LED灯显示出火焰的效果，同时控制火焰的颜色、摆动及方向，从而高度仿真明火的燃烧，提高了装饰及渲染的效果。

每组灯珠3位于相应单板呈矩阵排列。这结构简单，方便安排，且可更好的显示火焰效果。具体，如图1所示，每组灯珠3中以3X8的方式矩阵排列，其中第一列(即位于单板左边的一列)的灯珠亮时显示黄色、第二列(即位于单板中间的一列)的灯珠3亮时显示红色、第三列(即位于单板右边的一列)的灯珠3亮时显示蓝色。效果控制电路模块控制相应位置的灯珠3闪烁，从而使整个LED灯显示相应的火焰颜色及火焰方向。

所述单板4的数量为4～12张。所述单板4呈长方形。具体的，本实施例中单板4的数量为6张，这6张单板4相对于电路板2的轴线均匀圆周分布，从而保证光线的均匀性，更好的保证了火焰的效果，以保证装饰及渲染效果。

所述电路板2呈圆形，所述电路板2设有用于与单板4的一端卡接的卡槽。此结构方便了单板4的安装，且也保证了单板4安装后的稳定性，保证LED灯可靠的工作。

所述信号收发电路模块为红外信号收发电路模块、WIFI信号收发电路模块和蓝牙信号收发电路模块中的任意一种或任意两种的组合或三种组合。

所述可转变火焰方向的LED灯还包括稳压电路模块，所述稳压电路模块与效果控制电路模块连接。如图4所示，稳压电路模块主要由直流稳压管TD1507T5、二极管、电感等构成。此稳压电路模块保证了LED灯的更有效的工作。

所述可转变火焰方向的LED灯还包括手持遥控器，所述手持遥控器与信号收发电路模块连接。采用手持遥控器可更方便的操作控制LED灯的火焰状态，以保证装饰及渲染效果。

上述具体实施方式为本实用新型的优选实施例，并不能对本实用新型进行限定，其他的任何未背离本实用新型的技术方案而所做的改变或其它等效的置换方式，都包含在本实用新型的保护范围之内。
