一种LED落地灯的制作方法

本实用新型涉及一种发光装置，具体涉及一种LED落地灯。

背景技术：

落地灯一般由灯罩、支架及底座三部分组成，一般布置在客厅和休息区域里，与沙发、茶几配合使用，以满足房间局部照明和点缀装饰家庭环境的需求。现有的落地灯的灯体结构单一，发光体只能安装于散热器的一个安装平面上，散热器的使用效率低，而且也限定了光照角度和光照范围。因此，为了避免现有技术中存在的缺点，有必要对现有技术做出改进。

技术实现要素：

本实用新型的目的在于克服现有技术中的缺点与不足，提供一种能提高光照效果的LED落地灯。

本实用新型是通过以下的技术方案实现的：

一种LED落地灯，包括底座、安装于底座上的支架及安装于支架上的若干灯体，所述灯体包括环状支架、分别设于所述环状支架上下两端的盖板及导光板，所述盖板的下端面设有第一发光组件，所述环状支架的外周壁设有第二发光组件，所述第二发光组件外还罩设有环状透光板，所述环状支架的内侧壁下端开设有卡槽，所述导光板卡设于卡槽内，所述环状支架的外侧壁下端设有环状凸台，所述环状透光板上下两端分别压设于所述盖板的下端面和所述环状凸台的上端面。

进一步，所述环状透光板的内侧壁上下两端分别设有环状凹槽，所述盖板的下端面和所述环状凸台的上端面分别卡设于所述环状凹槽内。

进一步，所述环状透光板为亚克力板。

进一步，所述盖板为铝板。

进一步，所述第一发光组件包括基板及安装于基板上的发光体，所述第二发光组件包括灯带。

进一步，所述盖板通过螺钉固定在所述环状支架上。

进一步，所述支架上还设有连接头，所述支架通过连接头与所述灯体连接。

进一步，所述连接头包括固定在支架上的第一连接件及固定在盖板上的第二连接件，所述第一连接件与所述第二连接件铰接。

相对于现有技术，本实用新型通过环状支架与灯体的其它零部件实现组装，拆装简便，降低生产成本，而且可以通过环状支架散热，从而提高灯体的使用寿命。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型LED落地灯的结构示意图；

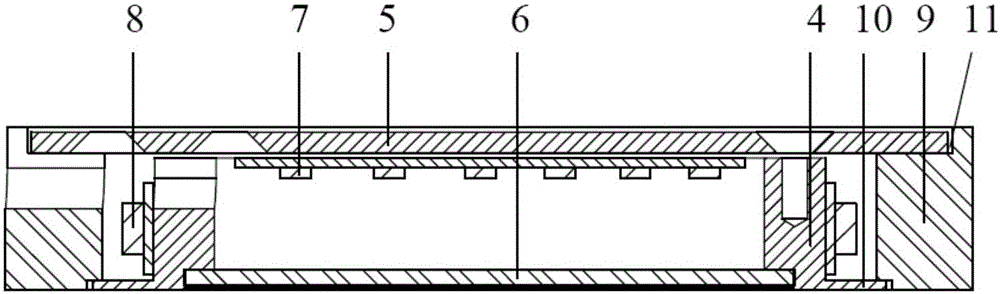

图2为本实用新型LED落地灯的灯体剖面示意图。

图中：1.底座；2.支架；3.灯体；4.环状支架；5.盖板；6.导光板；7.第一发光组件；8.第二发光组件；9.环状透光板；10.环状凸台；11.环状凹槽；12.连接头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1和图2所示本实用新型的一种LED落地灯，包括底座1、安装于底座1上的支架2及安装于支架2上的若干灯体3，灯体3包括环状支架4、分别设于环状支架4上下两端的盖板5及导光板6，盖板5的下端面设有第一发光组件7，环状支架4的外周壁设有第二发光组件8，第二发光组件8外还罩设有环状透光板9，环状支架4的内侧壁下端开设有卡槽，导光板6卡设于卡槽内，环状支架4的外侧壁下端设有环状凸台10，环状透光板9上下两端分别压设于盖板5的下端面和环状凸台10的上端面。

环状透光板9的内侧壁上下两端分别设有环状凹槽11，盖板5的下端面和环状凸台10的上端面分别卡设于环状凹槽11内。该环状凹槽11便于组装，结构稳定。

环状透光板9为亚克力板，降低使有成本。盖板5为铝板，有利于第一发光组件7散热。

第一发光组件7包括基板及安装于基板上的发光体，第二发光组件8包括灯带。盖板5通过螺钉固定在环状支架4上。第一发光组件7和第二发光组件8具有多种发光效果，发光颜色分别采用白光、黄光及RGB色光等，该发光效果可通过摇控器控制，该支架2内设有接收遥控器控制信号的接收器。

支架2上还设有连接头12，支架2通过连接头12与灯体3连接。连接头12包括固定在支架2上的第一连接件及固定在盖板5上的第二连接件，第一连接件与第二连接件铰接。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
