一种可升降式照明灯的制作方法

本实用新型涉及照明灯技术领域，具体为一种可升降式照明灯。

背景技术：

随着社会的发展，照明灯在人们日常生活中更显得不可或缺，照明灯是人民所必须的照明设备，目前，照明灯均是通过简单的固定结构将照明灯固定，其照明范围固定，高度一定，随着人民的生活提高，对照明灯的功能性需求越来越高，时常需要改变照明灯的位置，对其进行升降操作，但是现有的升降照明灯普遍存在结构复杂和操作实用性低的问题，后期的维修和维护都需要浪费大量的人力和物力，并且存在稳定性差的问题，很大程度上降低了照明灯实用寿命，给用户的正常使用造成了很大的麻烦，为此，我们提出一种可升降式照明灯。

技术实现要素：

本实用新型的目的在于提供一种可升降式照明灯，以解决上述背景技术中提出的问题。本实用新型具有结构简单、稳定强和易调节的优点。

为实现上述目的，本实用新型提供如下技术方案：一种可升降式照明灯，包括基座和灯座，所述基座的底端外侧设有弹性支脚，所述灯座的顶端中部设有照明灯，所述基座的上端中部开设有运动槽，所述运动槽的中部上端固定设有固定块，且固定块的顶端中部设有伸缩导向杆，伸缩导向杆的顶端连接有灯座，所述运动槽的中部设有螺纹杆，且螺纹杆的两端均穿插在运动槽的侧壁中，所述螺纹杆的两端内侧均套接有螺纹环，所述螺纹环的底端设有导向滑块，且运动槽的内腔底端设有导向滑道，且导向滑块插接在导向滑道中；

所述灯座的两端均设有安装槽，且安装槽中设有固定轴，所述固定轴上均 套接有传动杆的一端，且传动杆的另一端均与螺纹环的上端铰接；

所述固定块的下端和运动槽的内腔底端对应设有调节开口，且调节开口中对称设有转盘，所述转盘均套接在螺纹杆上，且转盘之间贯穿设有转动轴，转动轴的中部套接有调节杆。

优选的，所述螺纹杆的两端与运动槽的侧壁连接处均设有轴承。

优选的，所述调节杆不少于六个，且调节杆沿转盘的中部呈发散式均匀设置。

优选的，所述螺纹环和导向滑块是一体成型结构。

与现有技术相比，本实用新型的有益效果是：本实用新型通过调节杆的作用，使用户能够通过简单的操作实现转动螺纹杆，从而使传动杆对灯座产生升降的力，实现照明灯的升降运动，方便了用户的使用，使产品的用户体验变好，并且相比现有技术下的升降式照明灯，本实用新型能够避免繁琐的电器元件，通过简单化的操作实现灯座的上下升降，不仅能够提高照明灯实用性，而且整体结构的维护和维修过程不会存在浪费资源的现象，本实用新型具有结构稳定的特点，一定程度上对照明灯实现了保护，提高其使用寿命。

附图说明

图1为本实用新型的侧视图；

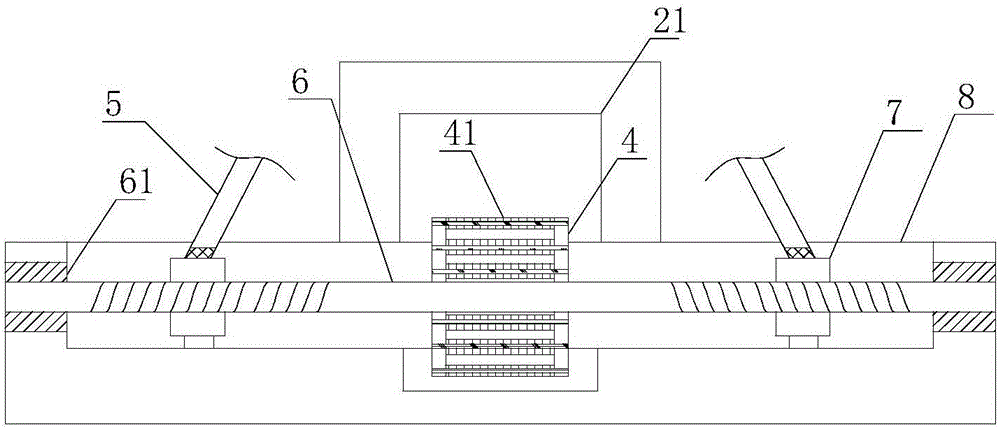

图2为本实用新型的基座剖视图；

图3为本实用新型的灯座示意图；

图4为本实用新型的导向滑块和导向滑道连接示意图。

图中：1基座、11导向滑道、2固定块、21调节开口、3灯座、31安装槽、32固定轴、4转盘、41调节杆、5传动杆、6螺纹杆、61轴承、7螺纹环、71导向滑块、8运动槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种可升降式照明灯，包括基座1和灯座3，所述基座1的底端外侧设有弹性支脚，通过弹性支脚的作用，使基座1实现较为稳定的固定，所述灯座3的顶端中部设有照明灯，所述基座1的上端中部开设有运动槽8，所述运动槽8的中部上端固定设有固定块2，且固定块2的顶端中部设有伸缩导向杆，通过伸缩导向杆的作用，使灯座3在升降移动的过程中，实现稳定运动，不会出现移动位置偏差的现象，伸缩导向杆的顶端连接有灯座3，所述运动槽8的中部设有螺纹杆6，且螺纹杆6的两端均穿插在运动槽8的侧壁中，所述螺纹杆6的两端与运动槽8的侧壁连接处均设有轴承61，所述螺纹杆6的两端内侧均套接有螺纹环7，所述螺纹环7的底端设有导向滑块71，且运动槽8的内腔底端设有导向滑道11，且导向滑块71插接在导向滑道11中，所述螺纹环7和导向滑块71是一体成型结构，一体成型结构的螺纹环7和导向滑块71在一定程度上提高了整体结构的完整性。

所述灯座3的两端均设有安装槽31，且安装槽31中设有固定轴32，所述固定轴32上均套接有传动杆5的一端，且传动杆5的另一端均与螺纹环7的上端铰接，通过传动杆5的作用，使螺纹环7在移动时带动灯座3运动，实现升降的功能。

所述固定块2的下端和运动槽8的内腔底端对应设有调节开口21，且调节 开口21中对称设有转盘4，所述转盘4均套接在螺纹杆6上，且转盘4之间贯穿设有转动轴，转动轴的中部套接有调节杆41，所述调节杆41不少于六个，且调节杆41沿转盘4的中部呈发散式均匀设置，本实用新型，通过手拨动或是脚踩式拨动调节杆41，实现转盘4的转动，进而带动螺纹杆6转动，实现螺纹环7在螺纹杆6上循环移动，通过传动杆5的作用，带动灯座3升降移动，实现升降过程，总的来说，本实用新型能够通过简单的结构设计，使照明灯实现升降功能，方便用户的操作，满足了用户的实用效果，并且本实用新型能够避免繁琐的电器元件，使后期的维护和维修过程简单化，不会浪费大量的人力和物力，通过传动杆5和伸缩导向杆的作用，使灯座3在升降的过程中具有较强的稳定性，使照明灯得到一定程度上保护，提高其使用寿命，具有很强的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
