一种明装筒灯的制作方法

本实用新型涉及灯具领域，尤其是涉及的是一种明装筒灯。

背景技术：

现有的筒灯一般是暗装在吊顶内的，拆换不方便。

技术实现要素：

本实用新型的目的在于克服上述不足，提供拆换方便的一种明装筒灯。

为实现上述目的，本实用新型的技术解决方案是：一种明装筒灯，包括固定座、光源和外壳，所述外壳的上端包住固定座，所述光源设于固定座的底部，所述外壳在光源的下方设有出光口，所述外壳在出光口位置设有扩散板。

优选的，所述外壳为透光的陶瓷壳。

优选的，所述外壳的上端内壁设有内螺纹，固定座的外周设有与外壳的内螺纹配合的外螺纹。

优选的，所述光源通过磁力吸附在固定座上。

优选的，所述外壳为中部外凸的鼓形，所述光源为LED灯板，所述外壳在出光口位置设有挡圈，所述扩散板设有挡圈上方。

优选的，所述固定座上设有通过弹簧可伸缩的定位销，所述外壳上设有可被定位销插入的定位孔。

优选的，所述外壳的外部在定位孔位置设有按钮，所述按钮的一端插入定位孔内，按压按钮可将定位销推出定位孔。

通过采用上述的技术方案，本实用新型的有益效果是：本实用新型的外壳将固定座包住并螺纹连接，拆装方便、外表简洁；光源发出的光穿过扩散板从出光口射出，无眩光；外壳为可透光的陶瓷材质，造型美观、易清洁、不易腐蚀，持久新亮，而且相比传统的明装筒灯体积更小；光源通过磁力吸附在固定座上，更换光源方便。

附图说明

图1为本实用新型实施例1的结构示意图；

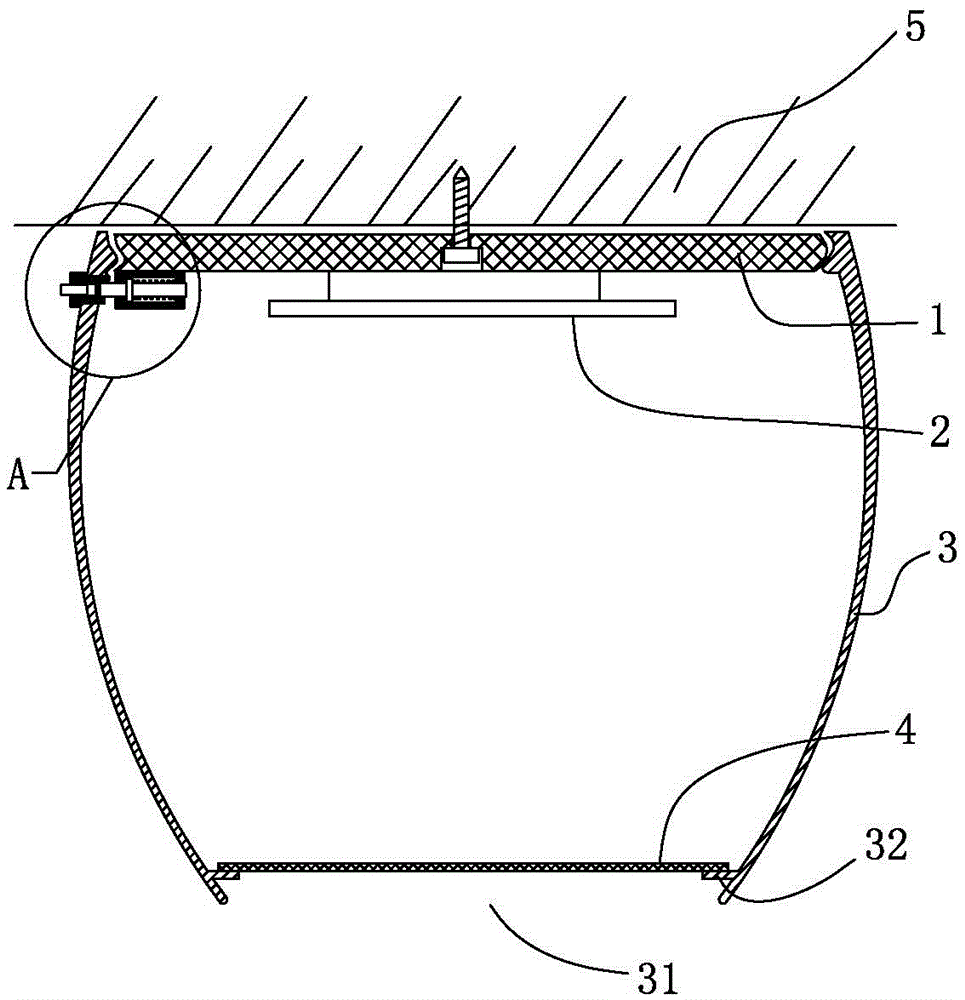

图2为本实用新型实施例2的结构示意图；

图3为图2中A位置的局部放大图。

主要附图标记说明：

固定座1；定位销11；光源2；外壳3；出光口31；挡圈32；定位孔33；按钮34；扩散板4；天花板5。

具体实施方式

以下结合附图和具体实施例来进一步说明本实用新型。

实施例1：

如图1所示，本实用新型一种明装筒灯，包括固定座1、光源2和外壳3，固定座1通过螺丝固定在天花板5上，,所述外壳3的上端内壁设有内螺纹，固定座1的外周设有与外壳3的内螺纹配合的外螺纹，外壳3的上端包住固定座1，外壳3通过与固定座1通过螺纹连接安装方便，外壳3包住固定座1使固定座被隐藏，使筒灯外观简洁；所述光源2设于固定座1的底部，光源可以是白炽灯、LED灯板或节能灯；所述外壳3在光源2的下方设有出光口31，所述外壳3在出光口31位置设有扩散板4，扩散板4将出光口31封住，光源2发出的光透过扩散板4，出光口31中射出，不眩光；光源2和固定座1上均设有可相互吸附的一对磁铁，所述光源2通过磁力吸附在固定座1上，拆装更方便；所述外壳3为透光的陶瓷壳，陶瓷材质的外壳3造型美观、易清洁、不易腐蚀，持久新亮。

实施例2：

如图2和图3所示，本实用新型一种明装筒灯，包括固定座1、光源2和外壳3，固定座1通过螺丝固定在天花板5上，,所述外壳3的上端内壁设有内螺纹，固定座1的外周设有与外壳3的内螺纹配合的外螺纹，外壳3的上端包住固定座1，外壳3通过与固定座1通过螺纹连接安装方便，外壳3包住固定座1使固定座被隐藏，使筒灯外观简洁；所述光源2设于固定座1的底部；所述外壳3在光源2的下方设有出光口31，所述外壳3在出光口31位置设有扩散板4，扩散板4将出光口31封住，不眩光；光源2和固定座1上均设有可相互吸附的一对磁铁，所述光源2通过磁力吸附在固定座1上，拆装更方便；所述外壳3为透光的陶瓷壳，陶瓷材质的外壳3造型美观、易清洁、不易腐蚀，持久新亮；所述外壳3为中部外凸的鼓形，所述光源2为LED灯板，所述外壳3在出光口31位置设有挡圈32，所述扩散板4设有挡圈32上方，光源2发出的光在中部外凸的外壳内混光后在通过扩散板4从出光口31射出，光照更均匀，不眩光。

所述固定座1上设有通过弹簧可伸缩的定位销11，定位销11滑动设置在固定座1上，定位销11与固定座1之间设有将定位销11向外推的弹簧，所述外壳3上设有可被定位销11插入的定位孔33，定位销11插入定位孔33后可定位固定座1和外壳3，两者不易松脱更安全。所述外壳3的外部在定位孔33位置设有按钮34，所述按钮24的一端插入定位孔33内，按压按钮34可将定位销11推出定位孔33，拆装方便。

以上所述的，仅为本实用新型的较佳实施例而已，不能限定本实用实施的范围，凡是依本实用新型申请专利范围所作的均等变化与装饰，皆应仍属于本实用新型涵盖的范围内。
