防老化的球场照明灯具的制作方法

本实用新型涉及球场照明设备，具体涉及防老化的球场照明灯具。

背景技术：

室内外球场为众多运动爱好者提供运动的场地，且一般需配备照明设备，使运动者免受光照不足的影响。照明设备一般存在照明不均匀的问题，给运动员带来很多不便，影响运动员尽情发挥球技；而且由于温度不稳定和风吹日晒，易老化，同时由于灯具内的空间较小，使得散热较慢，影响照明灯的使用寿命。

由此可见，目前的球场照明设备存在光照不均、易老化的问题。

技术实现要素：

本实用新型所要解决的技术问题是目前的球场照明设备存在光照不均、易老化的问题。

为了解决上述技术问题，本实用新型所采用的技术方案是提供了一种防老化的球场照明灯具，包括：

箱体，呈矩形，内部设有照明灯，其正面设有透光镜面，所述透光镜面的内侧呈圆弧形；

反射器，围绕所述照明灯设置，包括凹凸反射片和平面反射片，所述凹凸反射片具有连续相接的多个平面，设置在所述箱体内侧的背面和设有所述照明灯的电气端的右侧面，所述平面反射片设置在所述箱体内侧的左侧面和底面上。

在上述防老化的球场照明灯具中，在所述箱体的背面，所述凹凸反射片由7个第一反射片形成，各所述第一反射片与水平线平行，其中下侧的6个所述第一反射片环绕在所述照明灯的外围形成半圈状，上侧的1个所述第一反射片与所述透光镜面的上端相接。

在上述防老化的球场照明灯具中，所述左侧面和所述右侧面均由前向后向所述箱体的内侧倾斜，且倾斜角度为2～15°。

在上述防老化的球场照明灯具中，所述反射器上设有立体纹理，所述纹理呈水滴状或豆花状。

在上述防老化的球场照明灯具中，所述照明灯的一端螺旋固定在所述箱体的右侧面上，所述箱体的左侧面上设有灯臂支架，所述照明灯的另一端卡合在所述灯臂支架上。

在上述防老化的球场照明灯具中，所述箱体采用铝合金材质。

在上述防老化的球场照明灯具中，所述透光镜面采用高透光率4mm钢化玻璃。

在上述防老化的球场照明灯具中，所述透光镜面与所述箱体之间设有硅胶密封框。

在上述防老化的球场照明灯具中，所述反射器采用铝反射片。

本实用新型，凹凸反射片具有连续相接的多个平面，大大增加了照明灯的光照的反射率，并且采用内侧为圆弧形的透光镜面，提高了灯具的光亮度，并且使光照更均匀，通过镜面反射和凹凸折射，凹凸点的漫反射、多点重复，使得灯具的有效照明增加30％以上，同时年老化率低于3％。

附图说明

图1为本实用新型的结构示意图；

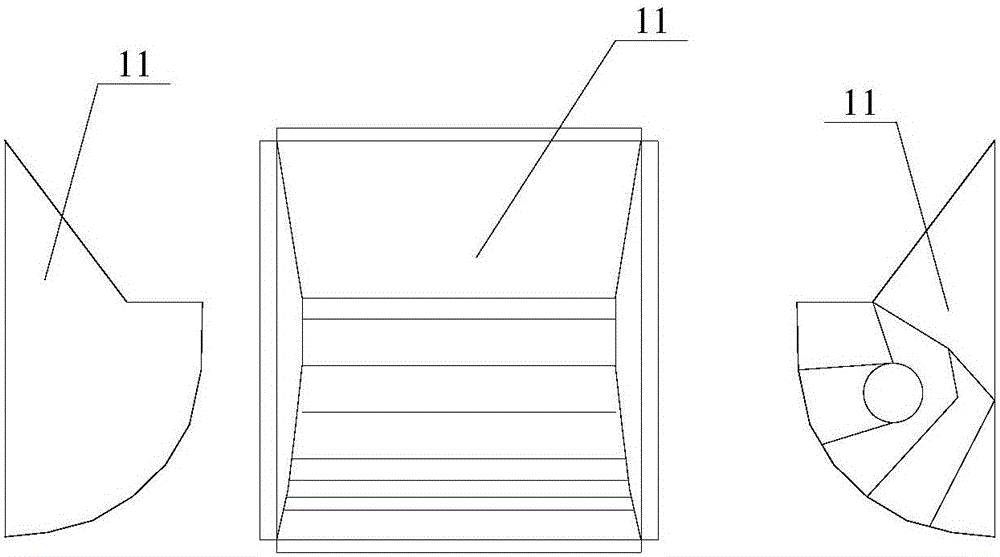

图2为本实用新型的分解示意图。

具体实施方式

下面结合具体实施例和说明书附图对本实用新型予以详细说明。

如图1所示，本实用新型提供的防老化的球场照明灯具，包括箱体1和反射器。

箱体1呈矩形，内部设有照明灯2，其正面设有透光镜面，透光镜面的内侧呈圆弧形,圆弧形的透光镜面有利于光照的反射。

反射器围绕照明灯2设置，包括凹凸反射片11和平面反射片，凹凸反射片11具有连续相接的多个平面，设置在箱体1内侧的背面和设有照明灯2的电气端的右侧面，平面反射片设置在箱体1内侧的左侧面和底面上。

结合图2所示，在箱体1的背面，凹凸反射片11为7个第一反射片形成，各第一反射片与水平线平行，其中下侧的6个第一反射片环绕在照明灯2的外围形成半圈状，上侧的1个第一反射片与透光镜面的上端相接。这种结构有利于光照的汇聚，而且照明灯2的反射空间和散热空间都有所增大，能延长灯具的使用寿命。

优选的，左侧面和右侧面均由前向后向箱体1的内侧倾斜，且倾斜角度为2～15°。

优选的，反射器上设有立体纹理，纹理呈水滴状或豆花状，可将反射出来的强光往回聚，使得光线更均匀，同时提高亮度。

优选的，照明灯2的一端螺旋固定在箱体1的右侧面上，箱体1的左侧面上设有灯臂支架21，照明灯2的另一端卡合在灯臂支架21上，有利于位置照明灯2的平衡。

优选的，箱体1采用铝合金材质，具有良好的牢固性，且防水性好。

优选的，透光镜面采用高透光率4mm钢化玻璃，透光率高。

优选的，透光镜面与箱体1之间设有硅胶密封框，提高密封性，有效防止照明灯老化。

优选的，反射器采用铝反射片，具有较高的光反射率。

本实用新型，凹凸反射片具有连续相接的多个平面，大大增加了照明灯的光照的反射率，并且采用内侧为圆弧形的透光镜面，提高了灯具的光亮度，并且使光照更均匀，通过镜面反射和凹凸折射，凹凸点的漫反射、多点重复，使得灯具的有效照明增加30％以上，同时年老化率低于3％。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
