本实用新型涉及一种三防灯。
背景技术:
三防灯一般指防水、防尘、防腐,一般用于腐蚀性比较强、尘土比较多、有雨淋的工业照明需求场所。三防灯主要包括灯体、设置在灯体内的光源组件、连接光源组件的散热组件,灯体包括灯底以及罩设在灯底上的灯罩,灯底与灯罩通过锁扣锁紧。现有技术中,锁扣均只能采用一种方式,选择性较小。
技术实现要素:
为了克服现有技术中的不足,本实用新型提供一种可以采用两种锁扣进行锁紧的三防灯。
本实用新型解决其技术问题的技术方案是:
一种三防灯,包括灯体、设置在灯体内的光源组件、连接光源组件的散热组件,所述的灯体包括灯底以及罩设在灯底上的灯罩,所述的灯底与灯罩通过锁扣锁紧,灯罩与灯底的侧部分别设置有供锁扣锁紧的灯罩锁扣座和灯底锁扣座,所述的灯罩锁扣座包括设置在灯罩侧部供锁扣上部卡入的锁槽,所述的灯底锁扣座包括供锁扣下部置入的凹腔,所述的凹腔的上端形成有转孔,凹腔内形成有开口向下的插入槽。
作为优选,锁扣包括位于锁扣上部且弧形向下弯曲设置的上锁紧端,锁扣的中部连接一转轴,所述的转轴的一端铰接在锁扣的中部,另一端铰接在凹腔的转孔内,所述的锁扣下部配合凹腔曲线设置。
作为优选,锁扣包括位于锁扣上部且弧形向下弯曲设置的上锁紧端,锁扣的下部固定连接一向上延伸设置且插入插入槽的插片,所述的锁扣中部配合凹腔曲线设置。
作为优选,凹腔上端的两侧分别向下延伸设置有两对夹持片,每对夹持片之间形成所述的转孔。
作为优选,凹腔两侧分别向下延伸设置有插入槽片,所述的插入槽片与凹腔表面之间形成所述的插入槽。
作为优选,锁扣的外表面凸设有操作片。
本实用新型灯体的侧部设置供锁扣锁紧的灯罩锁扣座和灯底锁扣座,灯罩锁扣座为设置在灯罩侧部的锁槽,锁扣上部的上锁紧端锁入在该锁槽内,锁槽为沿着灯罩侧沿设置。灯底锁扣座包括凹腔,凹腔供锁扣下部锁紧。凹腔内设置有转孔,还设置有开口向下的插入槽。则可以采用两种不同的锁扣来实现锁紧。一种是,锁扣中部设置转轴结构的,转轴铰接在转孔内,锁扣先通过上锁紧端锁紧锁槽后,转动锁扣,直至锁扣下部锁紧在凹腔内。还有一种是,锁扣的下部设置插片结构的,锁紧时先将锁扣下部的插片插入在插入槽内,将锁扣往上提,并将其上锁紧端锁紧在锁槽内。
本实用新型的有益效果在于:本实用新型可以同时兼用两种目前市场上比较普遍的锁扣结构,结构合理,在生产和安装时更具有选择性。
附图说明
图1是本实用新型的部分剖视结构示意图。
图2是实施例一的结构示意图。
图3是实施例一未锁紧状态结构示意图。
图4是实施例一锁紧状态结构示意图。
图5是实施例二的结构示意图。
图6是实施例二未锁紧状态结构示意图。
图7是实施例二锁紧状态结构示意图。
具体实施方式
下面结合附图和具体实施方式对本实用新型作进一步详细说明。

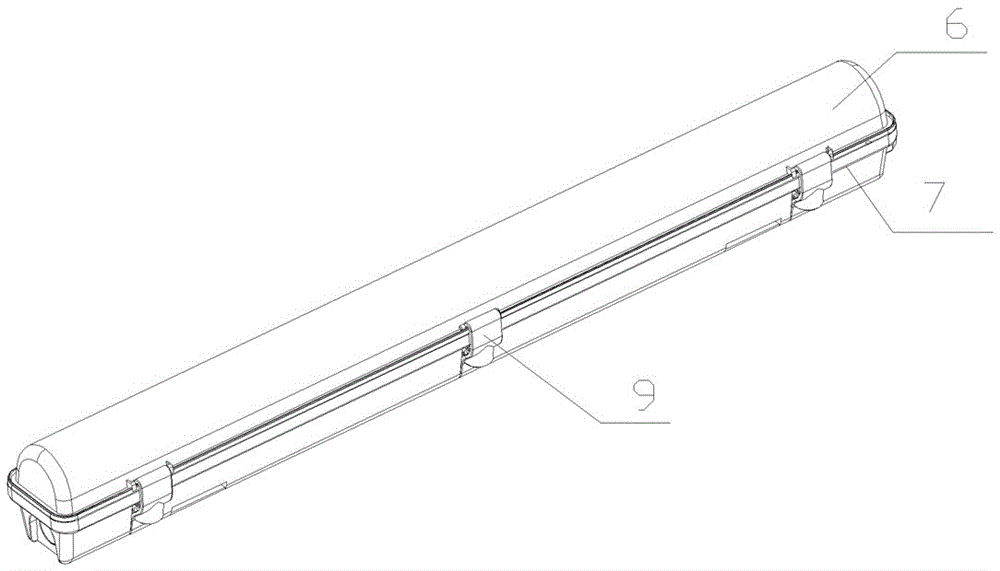

实施例一:如图1、2、3、4所示,一种三防灯,包括灯体、设置在灯体内的光源组件、连接光源组件的散热组件,灯体包括灯底7以及罩设在灯底上的灯罩6。灯底与灯罩通过锁扣9锁紧,灯罩与灯底的侧部分别设置有供锁扣锁紧的灯罩锁扣座和灯底锁扣座,灯罩锁扣座包括设置在灯罩侧部供锁扣上部卡入的锁槽2,锁槽实质上是沿着灯罩测沿设置的凹槽。灯底锁扣座包括供锁扣下部置入的凹腔8,凹腔的上端形成有转孔3,凹腔内形成有开口向下的插入槽5。凹腔上端的两侧分别向下延伸设置有两对夹持片1,每对夹持片之间形成所述的转孔3。凹腔两侧分别向下延伸设置有插入槽片4,所述的插入槽片与凹腔表面之间形成所述的插入槽5。
锁扣包括位于锁扣上部且弧形向下弯曲设置的上锁紧端10,锁扣的中部连接一转轴12,转轴12的一端铰接在锁扣的中部,另一端铰接在凹腔的转孔内,锁扣下部配合凹腔曲线设置。锁扣的外表面凸设有操作片11,方便操作。
在灯体的侧部设置供锁扣锁紧的灯罩锁扣座和灯底锁扣座,灯罩锁扣座为设置在灯罩侧部的锁槽2,锁扣上部的上锁紧端锁入在该锁槽内。灯底锁扣座包括凹腔8,凹腔供锁扣下部锁紧。凹腔内设置有转孔,还设置有开口向下的插入槽5。则可以采用两种不同的锁扣来实现锁紧。本实施例是采用锁扣中部设置转轴结构的,转轴铰接在转孔内,锁扣先通过上锁紧端锁紧锁槽后,转动锁扣,直至锁扣下部锁紧在凹腔内。
实施例二:如图5、6、7所示,本实施例中,灯体的结构与实施例一的结构是相同的,只是锁扣采用了不同结构的锁扣。本实施例中锁扣包括位于锁扣上部且弧形向下弯曲设置的上锁紧端,锁扣的下部固定连接一向上延伸设置且插入插入槽的插片13,锁扣中部配合凹腔曲线设置。锁紧时先将锁扣下部的插片13插入在插入槽5内,将锁扣往上提,并将其上锁紧端锁紧在锁槽内。
本实用新型可以同时兼用两种目前市场上比较普遍的锁扣结构,结构合理,在生产和安装时更具有选择性。
