一种太阳能LED灯的制作方法

本实用新型涉及路灯领域，具体涉及一种太阳能LED灯。

背景技术：

随着新能源技术的发展，越来越多的太阳能路灯被投入使用，但是现有的路灯太阳电池板和灯头是分开的，集成度不高，安装复杂，虽然有直接将电池板和灯头集成在一起的，但是既要考虑灯头照射角度，又要考虑太阳能电池板的安装角度，有时不易调节。

技术实现要素：

实用新型目的：本实用新型旨在克服现有技术的缺陷，提供一种太阳能LED灯。

技术方案：一种太阳能LED灯，包括上壳体、下壳体、太阳能电池板、铁质伸缩杆和电网，所述上壳体和下壳体之间形成的空腔内设有控制器、蓄电池、远程信号接收单元和LED光源模组；所述电网位于所述下壳体的下方固定在所述下壳体上；所述太阳能电池板的一侧与所述上壳体顶面铰接，所述上壳体顶面还设有排成一排的多个盲孔，每个所述盲孔内设有磁铁，所述伸缩杆的一端与所述太阳能电池板的背面铰接，另一端伸入其中一个盲孔内，所述伸缩杆还具有用于将伸缩杆锁死的锁紧螺栓。

进一步地，所述上壳体上设有多个散热孔。

进一步地，所述控制器包括MCU模块和充放电模块。

进一步地，所述盲孔有3个。

进一步地，所述太阳能LED灯还包括蓄电池剩余电量监测模块。

有益效果：本实用新型的路灯，太阳能电池板在上壳体上的角度可以通过调节伸缩杆来调节，且通过选择合适的盲孔插入伸缩杆，可以调节电池板的角度，既满足照明角度需要，有满足电池板发电角度的需要。并且电网可以杀死昆虫，避免昆虫进入壳体内部。

附图说明

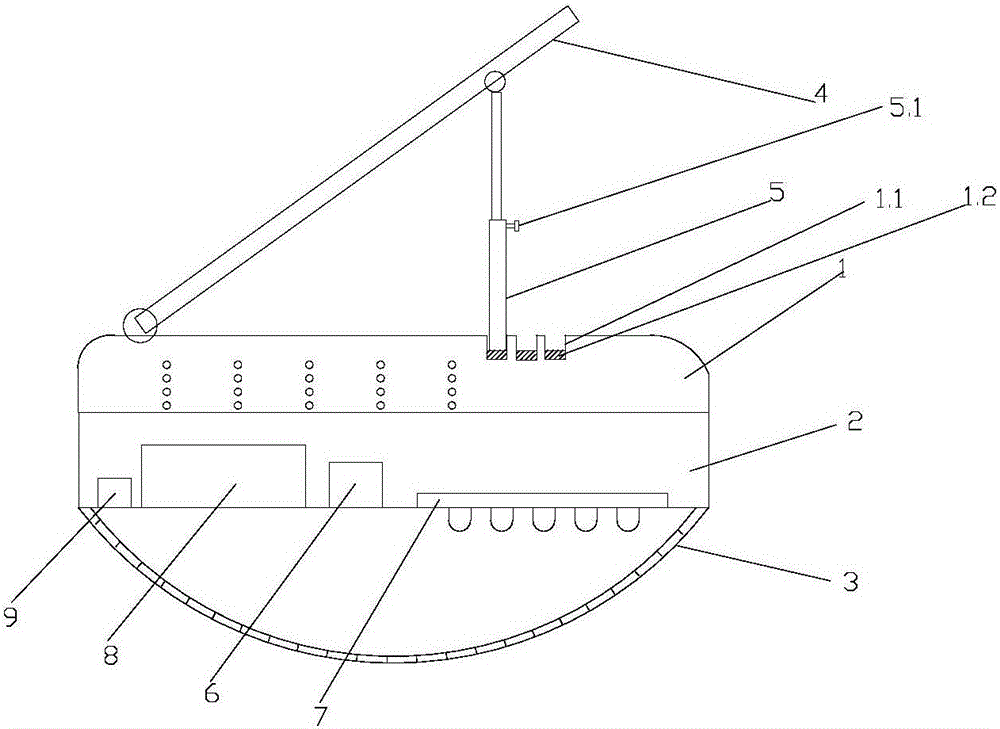

图1为本实用新型路灯示意图，伸缩杆插入第一个孔内；

图2为本实用新型路灯示意图，伸缩杆插入第三个孔内。

具体实施方式

附图标记：1上壳体；1.1盲孔；1.2磁铁；2下壳体；3电网；4太阳能电池板；5伸缩杆；5.1锁紧螺栓；6控制器；7LED光源模组；8蓄电池；9远程信号接收单元。

一种太阳能LED灯，包括上壳体1、下壳体2、太阳能电池板4、铁质伸缩杆5和电网3，所述上壳体1和下壳体2之间形成的空腔内设有控制器6、蓄电池8、远程信号接收单元9和LED光源模组7；所述电网3位于所述下壳体2的下方固定在所述下壳体2上；所述太阳能电池板4的一侧与所述上壳体1顶面铰接，所述上壳体1顶面还设有排成一排的多个盲孔1.1，每个所述盲孔1.1内设有磁铁1.2，所述伸缩杆的一端与所述太阳能电池板的背面铰接，另一端伸入其中一个盲孔内，所述伸缩杆5还具有用于将伸缩杆5锁死的锁紧螺栓5.1。所述上壳体上设有多个散热孔。所述控制器包括MCU模块和充放电模块。所述盲孔有3个。所述太阳能LED灯还包括蓄电池剩余电量监测模块。

本实用新型的路灯，可以将伸缩杆调节到合适的长度，并且选择合适的盲孔插入伸缩杆就可以获得不同的太阳能电池板的安装角度，从而获得最佳的受光面。电网可以防止蚊虫。当灯处于开启状态时，如果蓄电池剩余电量监测模块测量到剩余电量小于设定阈值，则控制器关闭所述电网，以延长照明时间。

尽管本实用新型就优选实施方式进行了示意和描述，但本领域的技术人员应当理解，只要不超出本实用新型的权利要求所限定的范围，可以对本实用新型进行各种变化和修改。
