一种多功能探照灯的制作方法

本实用新型涉及一种探照灯，具体说是一种多功能探照灯。

背景技术：

探照灯由于其具有较强的穿透力，发光效率也很高，故被广泛应用于公安、武警、部队以及社会各部门，也是野外露营的必备装备。但现有的探照灯一般包括有灯头、灯壳和手柄，在灯头内安装一个灯体，灯壳用于装电源，手柄上设有控制该灯体的控制开关，其结构简单，仅能作为探照灯使用，功能单一，而且充电不方便，在没有市电的环境下无法实现为该探照灯充电。

技术实现要素：

针对上述现有技术所存在的问题，本实用新型的目的是提供一种可作为多种灯来使用以满足人们需求的多功能探照灯。

为达到上述目的，本实用新型所采用的技术方案是：一种多功能探照灯，包括有灯头、灯壳和手柄，所述灯头和手柄均与所述灯壳相连接，其特征在于：所述灯头处设有第一灯体，所述手柄在与灯头的方向相同的端面处设有第二灯体，所述灯壳的至少一侧面上设有第三灯体，这三个灯体均与灯壳内的电源电连接且通过控制开关控制其开闭。

优选地，所述手柄在与灯头的方向相同的端面处凸设有小灯头，所述第二灯体安装在所述小灯头中。

优选地，所述灯壳的至少一侧面设有灯槽位，所述第三灯体安装于所述灯槽位中。

优选地，所述灯槽位的外侧设有透明板或磨砂板。

优选地，所述控制开关包括有用于控制第一灯体的第一控制开关、用于控制第二灯体的第二控制开关以及用于控制第三灯体的第三控制开关，其中第一控制开关和第二控制开关均设置在手柄上，第三控制开关设置在灯壳上，故可实现各自控制，减少灯体之间的开闭切换，进而提高灯体的使用寿命。

优选地，所述第一控制开关和第二控制开关设置在手柄的上端面，所述第一控制开关和第二控制开关均为可切换控制相应的灯体处于强光、弱光、SOS闪烁或者关闭的四档开关，故可提高该探照灯的使用范围，不局限于户外远距离照明。

优选地，所述第三控制开关设置在灯壳的后端面，所述第三控制开关为可切换控制相应的灯体处于强光、弱光或者关闭的三档开关，故该第三灯体可作为室内台灯、照明灯或应急灯用。

优选地，所述灯壳的后端面设有所述电源电量显示的指示灯组、为所述电源充电的充电孔以及USB插口，其中USB插口可与充电宝连接而实现通过充电宝为该探照灯充电，从而实现在没有市电的郊外也能为探照灯蓄电；还可以用于插接小米灯做台灯使用。

优选地，所述灯壳设计成有助于所述电源散热的铝合金安放体。

优选地，所述灯壳的底面设有供支架连接的螺牙沉孔，故可安装三角支架做户外钓鱼灯、打猎灯使用。

本实用新型的有益效果是：

（1）在传统探照灯的基础上增加了第二灯体和第三灯体，故使得该探照灯不仅可作为野外探照使用，也可作为家用照明，如作为家用台灯、照明灯或应急灯，功能多样 ，能满足人们的需求；

（2）针对每个灯体有各自独立的控制开关，可对灯体的亮度进行控制，故能适合不同的环境，还具有SOS功能；

（3）设有USB插口可插接充电宝，从而实现通过充电宝给电源充电，使该探照灯可长期远离无市电的环境下使用；

（4）独特的铝合金安放体设计，便于灯壳内部散热，提高电源的使用寿命和使用安全性。

下面结合附图和实施例对本实用新型作进一步说明。

附图说明

图1为本实用新型的立体结构示意图。

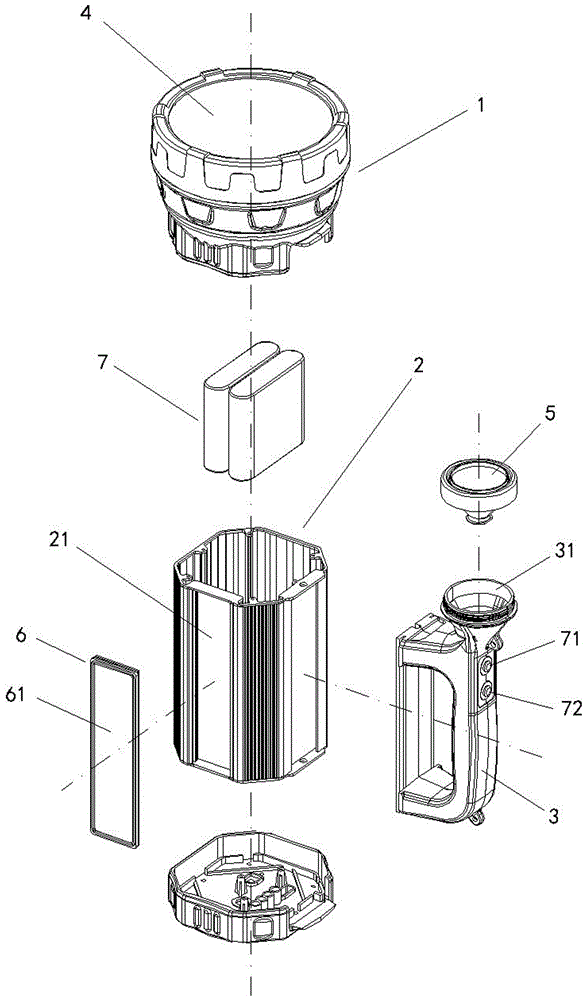

图2为本实用新型的分解结构示意图。

图3为本实用新型的另一视图面的立体结构示意图。

图4为本实用新型的底面结构示意图。

图5为本实用新型接上小米灯和三角支架后的立体结构示意图。

具体实施方式

如图1和图2所示，本实用新型的多功能探照灯，包括有灯头1、灯壳2和手柄3，该灯头1连接在灯壳2的前端，与灯壳2可拆卸连接或固定连接；该手柄3连接在灯壳2的上端，与灯壳2同样为可拆卸连接或固定连接。该实施例共设有三个灯体，其中在灯头1处设有第一灯体4，该第一灯体4为大灯，可作户外远距离照明灯使用；手柄3在与灯头1的方向相同的端面处，也即手柄3的前端设有第二灯体5，该第二灯体5为附灯，可作近距离家用照明、户外钓鱼诱饵灯使用；在灯壳2的两侧面上设有第三灯体6，可作室内台灯、照明灯或应急灯使用。这三个灯体均与灯壳2内的电源7电连接且通过控制开关控制其开闭。故使得该探照灯不仅可作为野外探照使用，也可作为家用照明，功能多样 ，能满足人们的需求。

如图2所示，该实施例在手柄3的前端凸设有一个小灯头31，该第二灯体5就安装在该小灯头31内。在灯壳2的两侧面设有灯槽位21，第三灯体6安装在该灯槽位21中而实现与电源7电连接，该实施例的灯槽位21两侧设有插槽，该第三灯体包括有灯壳以及灯板，该灯板安装在灯壳中，在灯壳的两侧设有插边，通过插边与插槽相插接而实现将第三灯体安装在灯槽位中。该灯壳的外侧面设计成透明板61或磨砂板，该板可以是玻璃制成或塑料制成。

如图1和图3所示，该实施例的控制开关包括有用于控制第一灯体4的第一控制开关71、用于控制第二灯体5的第二控制开关72以及用于控制第三灯体6的第三控制开关73，其中第一控制开关71和第二控制开关72均设置在手柄3的上端面，这两个控制开关均为可切换控制相应的灯体处于强光、弱光、SOS闪烁或者关闭的四档开关，故该第一灯体4和第二灯体5均可以作为SOS灯使用，可在遇到危险或无法自主行动的情况下发出呼救灯光；第三控制开关73设置在灯壳2的后端面，该第三控制开关73为可切换控制相应的灯体处于强光、弱光或者关闭的三档开关，故可根据环境需求进行亮度切换。三个控制开关分别独立控制三个灯体，从而可减少各灯体之间的开闭切换，避免损坏，进而提高各灯体的使用寿命。该实施例的灯壳2设计成铝合金安放体，电源7安装在该铝合金的灯壳2中，故可便于电源7散热，提高电源7的使用寿命。

如图3所示，该实施例的灯壳2的后端面设有电源7电量显示的指示灯组8，该指示灯组8共有四个指示灯，四个指示灯全满表示电源7电量全满，指示灯亮的个数越少表示电量越少；在指示灯组8的旁边还设有一个通用型USB插口10，通过该USB插口10可连接充电宝，从而实现充电宝为该探照灯的电源7充电，故即使在没有市电的荒郊野外，也能为探照灯的电源7续电；该USB插口10还可插接小米灯12，从而作为台灯使用；另外在灯壳2的后端面还设有一个DC充电孔9，故可通过充电线为该电源7充电。

如图4所示，该实施例的灯壳2的底面设有供支架11连接的螺牙沉孔22，故可安装三角支架11，从而使该探照灯作为户外钓鱼灯、打猎灯使用。装上三角支架11和小米灯12后如图5所示。功能多样，可用于不同的场景和不同的领域，性价比高，能满足人们的需求。

尽管本实用新型是参照具体实施例来描述，但这种描述并不意味着对本实用新型构成限制。参照本实用新型的描述，所公开的实施例的其他变化，对于本领域技术人员都是可以预料的，这种的变化应属于所属权利要求所限定的范围内。
