改进型LED地灯的制作方法

本实用新型属于LED地灯技术领域，涉及一种改进型LED地灯。

背景技术：

现有地灯一般嵌入在地面上，由于表面温度过高，时常发生儿童被烫伤事故，同时被踩踏后上方盖板容易破裂，因此有必要进行改进。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能提高散热效果，且强度更高的改进型LED地灯。

本实用新型的目的可通过下列技术方案来实现：一种改进型LED地灯，包括板状灯座和若干LED灯珠，其特征在于：还包括散热架，散热架包括与灯座顶面贴合的上散热板，上散热板上设有穿孔，且LED灯珠固定在穿孔对应的灯座上，散热架还包括若干横散热筋和纵散热筋，横散热筋和纵散热筋横纵垂直交错设置，并固定在上散热板顶面，还包括与灯座底面贴合的下散热板，下散热板上设有若干相互平行的管槽，还包括弯曲形成蛇形的散热管，且散热管分别贴合嵌在管槽内，还包括方形套筒状散热筒和方形板状钢化玻璃盖板，散热筒套在散热架外侧，且灯座和下散热板边缘抵在散热筒内壁上，散热管两端在散热筒上分别伸出设有进水口和出水口，且盖板盖合在散热架上方，盖板边缘与散热筒上方内沿固定。

将本地灯整体嵌在地面上，散热管的进水口接冷却水，散热筒上方与地面平齐，LED灯珠的热量能均匀散热到横散热筋和纵散热筋上，同时灯座热量能发散到上散热板和下散热板上，并利用散热管进行散热，因此能提高整体的散热效果，避免地灯上方过热导致人员烫伤，同时能使盖板受压时，在散热架上方受力均匀，提高盖板支撑强度，避免盖板单点受压破碎。

作为优选，所述的上散热板和散热架为一体结构。

因此结构更加稳定。

作为优选，所述的上散热板、下散热板、散热架和散热筒均为铝合金或铜合金制成。

与现有技术相比，本实用新型具有如下优点：

将本地灯整体嵌在地面上，散热管的进水口接冷却水，散热筒上方与地面平齐，LED灯珠的热量能均匀散热到横散热筋和纵散热筋上，同时灯座热量能发散到上散热板和下散热板上，并利用散热管进行散热，因此能提高整体的散热效果，避免地灯上方过热导致人员烫伤，同时能使盖板受压时，在散热架上方受力均匀，提高盖板支撑强度，避免盖板单点受压破碎。

附图说明

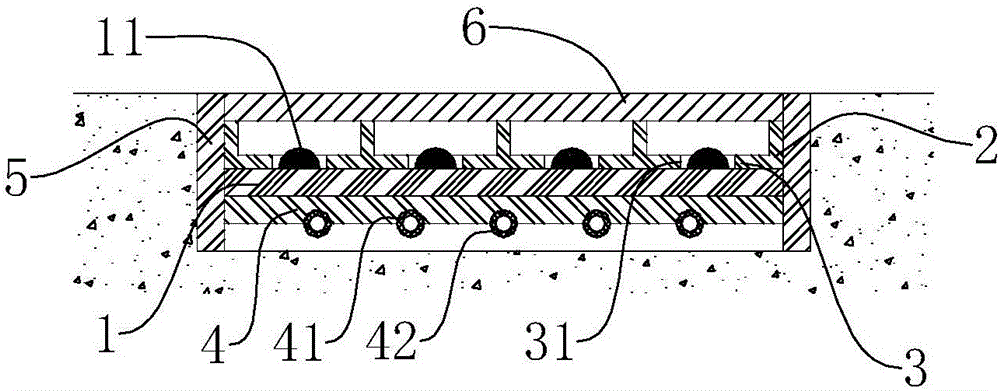

图1和图2分别是本实用新型的俯视图和使用状态剖视图。

图中的编码分别为：

1、灯座；11、LED灯珠；2、散热架；21、横散热筋；22、纵散热筋；3、上散热板；31、穿孔；4、下散热板；41、管槽；42、散热管；5、散热筒；6、盖板。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本改进型LED地灯，包括板状灯座1和若干LED灯珠11，还包括散热架2，散热架2包括与灯座1顶面贴合的上散热板3，上散热板3上设有穿孔31，且LED灯珠11固定在穿孔31对应的灯座1上，散热架2还包括若干横散热筋21和纵散热筋22，横散热筋21和纵散热筋22横纵垂直交错设置，并固定在上散热板3顶面，还包括与灯座1底面贴合的下散热板4，下散热板4上设有若干相互平行的管槽41，还包括弯曲形成蛇形的散热管42，且散热管42分别贴合嵌在管槽41内，还包括方形套筒状散热筒5和方形板状钢化玻璃盖板6，散热筒5套在散热架2外侧，且灯座1和下散热板4边缘抵在散热筒5内壁上，散热管42两端在散热筒5上分别伸出设有进水口和出水口，且盖板6盖合在散热架2上方，盖板6边缘与散热筒5上方内沿固定。

进一步的，上散热板3和散热架2为一体结构。上散热板3、下散热板4、散热架2和散热筒5均为铝合金或铜合金制成。

将本地灯整体嵌在地面上，散热管42的进水口接冷却水，散热筒5上方与地面平齐，LED灯珠11的热量能均匀散热到横散热筋21和纵散热筋22上，同时灯座1热量能发散到上散热板3和下散热板4上，并利用散热管42进行散热，因此能提高整体的散热效果，避免地灯上方过热导致人员烫伤，同时能使盖板6受压时，在散热架2上方受力均匀，提高盖板6支撑强度，避免盖板6单点受压破碎。
