磁吸式照明设备的制作方法

本实用新型涉及照明设备，特别是一种磁吸式照明设备。

背景技术：

替换套件T灯管概括下来有三种类型，每种安装方式都存在不同程度的缺点：

1、A型T灯管，虽然可以直接替代，G13灯头安装需要插好旋转，安装时需要对准灯脚的槽。

2、B型T灯管

1）需要拆卸原镇流器，2）G13灯头安装需要插好旋转，3）由于内置灯管内电源，电源空间比较小，大多做成两端式样，拉线长，造成了效率低，由于两端电源元件占据空间，造成两端无法分布LED，两端有暗区。

3、C型T灯管，驱动外置与LED灯管分离，低压灯管：驱动需要螺钉固定，灯管需要插装旋转，或者支架灯管需要打螺丝或卡子固定 ，操作比较繁琐，费时，安装需要螺钉，螺丝刀等工具。

技术实现要素：

为了解决上述替换式灯管或其他照明设备的安装复杂操作问题，本实用新型提供一种磁吸式照明设备及其安装方法，省去了笨重的安装工具，繁琐的操作，尤其需要非常专业的电工进行电路改造的麻烦，只需要打开原有灯具的罩子，将驱动和灯条/灯板轻轻一放，驱动和灯板背部的磁条的磁力就会吸附到灯盘上。将原来的输入线剪断对应插入接插件即可，安装极其便捷。

本实用新型包括了所有应用于照明灯的磁吸式便捷安装方式。

本实用新型的技术解决方案如下：

一种磁吸式照明设备，包括驱动器和灯条/灯板，其特点在于，在所述的驱动器和灯条/灯板的背部贴设有软磁条。

所述的软磁条带有3M胶。

上述磁吸式照明设备的安装方法，包括下列步骤：

1）打开原有灯具的罩子，取下原有灯具，将贴有软磁条的驱动和灯条/灯板轻轻地压放在灯盘上的合适位置，驱动器和灯条/灯板依靠背部的软磁条的磁力就会吸附到灯盘上；

2）将原来的输入线剪断并插入对应的接插件中即可。

与现有技术相比，本实用新型的有益效果是：

1）只需要将输入线剪断，取下原有灯，不需要改装线路，工序极其简化，对电工专业要求极低，电工均可操作；

2）安装方式：直接放置，极其便捷，大大提高了安装效率；

3）固定的牢靠度，完全符合安规标准，取得ETL认证。

附图说明

图1是贴有软磁条的驱动器示意图；

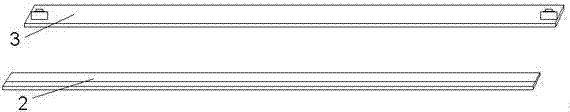

图2是贴有软磁条的灯板的分解图；

图3是贴有软磁条的一体式PC罩截面示意图；

图4是贴有软磁条的分体式带PC罩截面示意图。

具体实施方式

下面结合附图对本实用新型作进一步的详细说明。

请参阅图1，图1是贴有软磁条的驱动器示意图，如图所示，实际使用中可以同时贴设多条软磁条。在替换的驱动器1的背部和灯条/灯板3的背部贴设软磁条2，软磁条2的一面具有高温强粘性的3M胶。

本实用新型的具体替换安装方法包括下列步骤：

1）打开原有灯具的罩子，取下原有灯具，将贴有软磁条的驱动和灯条/灯板轻轻地压放在灯盘上的合适位置，驱动器1和灯条/灯板3依靠背部的软磁条2的磁力就会吸附到灯盘上；即利用磁性物质对铁质物质的吸附力来固定。

2）将原来的输入线剪断并插入对应的接插件中即可。

本实用新型涵盖所有采用磁吸附式安装的照明设备/套件，套件类别大致分为：

a.裸灯条/灯板磁吸附式安装，如图2所示。

b.一体式PC罩磁吸附式安装，如图3所示。

1）软磁条（带背胶）贴在PC罩底部，安装方便；

2）在裸灯条/灯板的基础上PC罩改进了安装方式，扩展了使用场合。

c.分体式PC罩磁吸附式安装，如图4所示，可以灵活的选择安装在带有面罩的灯具或者无面罩的灯具，PC罩可以方便的选择是否加上，PC罩分体式设计更加便捷了终端用户的使用和选择。使用时，将贴有软磁条的LED板置入PC罩槽内，PC罩宽度是大于贴有磁条的LED板的，这样形成一个整体，通过PC罩底部的磁条吸附在铁质底盘安装。终端用户如果安装在不额外需要PC罩的灯具内，那么就可以方便的取掉PC罩，直接安装贴有软磁条的裸灯板；如果安装在额外需要PC罩的灯具内的话，直接附带PC罩一起安装，通过磁条的吸附力将灯板相对紧密的固定在灯具的铁质底盘上。

最后所应说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
