一种带有雾化效果的舞台用LED灯的制作方法

本实用新型涉及LED灯，尤其是一种带有雾化效果的舞台用LED灯。

背景技术：

LED是发光二极管的简称，它利用电子与空穴复合时能辐射出可见光的现象原理制作而成。与白炽灯泡和氖灯相比，LED工作电压很低；工作电流很小；抗冲击和抗震性能好，可靠性高，寿命长；LED具有较高的发电效率。在现在社会中，使用LED的灯具越来越多。

在LED使用过程中，发热问题是影响其使用寿命的主要因素，尤其在一些大功率高亮LED中，发热极多，灯具极容易被烧毁。

因此在许多的LED灯具中都设计有专门的散热结构。传统的散热结构都是简单的扩大散热面，或者设计专门的散热风扇结构，如在投影仪中。传统散热机构散热效率较低，散热效果较差，大大降低了LED灯具的使用寿命。

在现有技术中，舞台用的LED射灯功率较大，发热量远远大于家用LED灯，灯光师在需要散色灯光时往往在前期需要做大量的工作才能正常使用，十分麻烦。

技术实现要素：

本实用新型为了解决上述存在的技术问题，提供一种带有雾化效果的舞台用LED灯。

本实用新型的技术方案这样实现的：

一种带有雾化效果的舞台用LED灯，包括安装支架及与安装支架通过转轴连接的LED灯架，LED灯架为U型，顶部两侧有转轴，转轴与LED灯体连接，LED灯体包括壳体、设置在壳体底部的LED灯泡、设置在灯泡前方的图案格和颜色格、及设置在壳体内缘的环形雾化器，所述安装支架内设置有电控电路板，安装支架底部有环形锁，方便吊装。

进一步的，所述雾化器包括雾化环、与雾化环连通的进水管、与雾化环连通的雾化管，设置在雾化环内并延伸紧贴LED灯泡的导热片。

进一步的，所述雾化管有多条，均匀分布在壳体内。

进一步的，所述雾化管近壳体侧有透气口。

进一步的，所述雾化管为直管。

进一步的，所述雾化管围绕壳体螺纹状上升。

本实用新型解决了目前LED灯难散热难散色的问题，本实用新型采用了雾化器，利用导热片使LED灯泡热量直接雾化雾化环内的水，可使用多种形状的雾化管达到不同的雾化效果。

附图说明

图1是本实用新型的结构示意图。

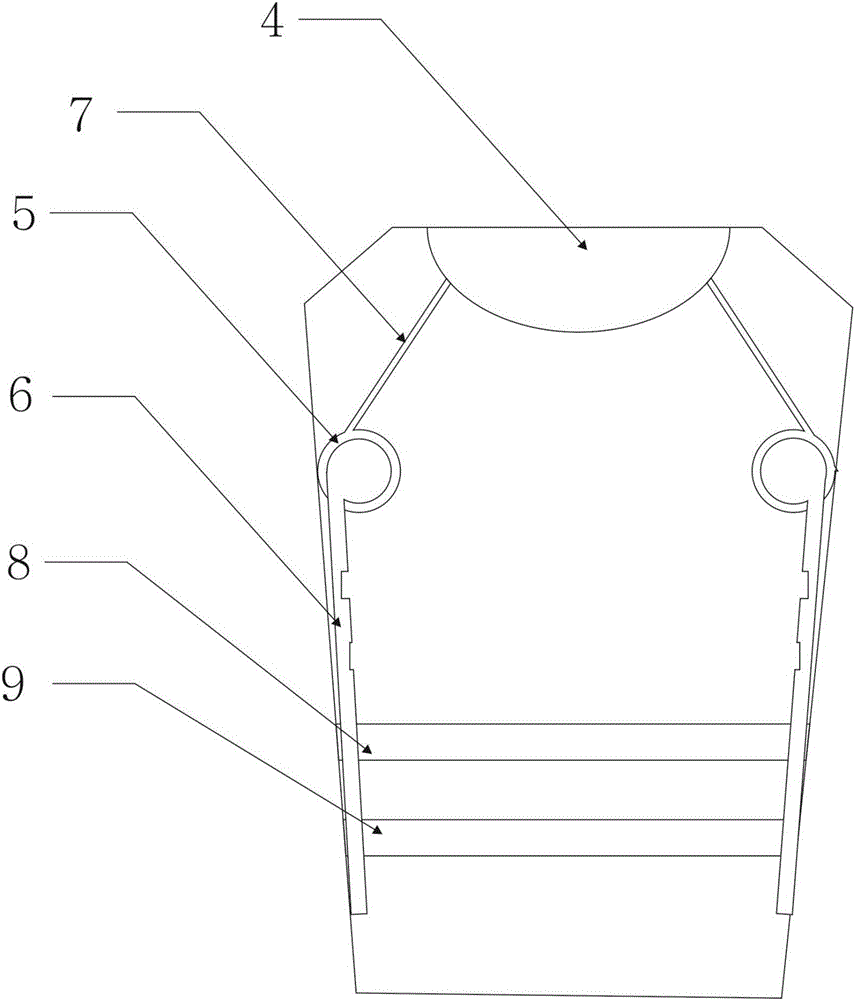

图2是本实用新型的LED灯结构示意图。

1-安装支架；2-LED灯架；3-LED灯体；4-LED灯泡；5-雾化环；6-雾化管；7-导热片；8-图案格；9-颜色格；10-环形锁。

具体实施方式

如图1所示，本实用新型包括安装支架1及与安装支1架通过转轴连接的LED灯架2，LED灯架2为U型，顶部两侧有转轴，转轴与LED灯体3连接，LED灯体3包括壳体、设置在壳体底部的LED灯泡4、设置在灯泡4前方的图案格和颜色格、及设置在壳体内缘的环形雾化器，所述安装支架1内设置有电控电路板，安装支架底部有环形锁，方便吊装。

如图2所示，本实用新型的雾化器包括雾化环5、与雾化环5连通的进水管、与雾化环连通的雾化管，设置在雾化环内并延伸紧贴LED灯泡的导热片7，所述雾化管6近壳体侧有透气口，雾化管6可为直线状及螺纹状，图2中示为直线雾化管6。

本实用新型采用了雾化器，使其在散热时利用其散发的热量达到雾化效果，同时利用金属导热片加速灯泡散热。

对于本领域的技术人员来说，可根据以上技术方案以及构思，做出其他各种相应的改变以及变形，而所有的这些改变和变形都应该属于本实用新型权利要求的保护范围之内。
