圆形筒灯明装盒的制作方法

本实用新型涉及一种无需预设孔洞即可直接将圆形筒灯安装在房屋壁面上的圆形筒灯明装盒，属于冰柜制造领域。

背景技术：

CN 104165308 A、名称“一种LED超薄筒灯”，包括面环、扩散膜、导光板、反光纸、LED光源、导热胶带、铝盘、绝缘片、紧固螺钉、LED 驱动器、电子线、包胶弹簧、后盖、电源线、手压式端子台、压线片、以及压线螺钉。包括电源线、压线片、压线螺钉、LED 驱动器固定到后盖内部形成一个电源组件。LED光源贴附铝盘侧面，反光纸、导光板、扩散膜依次放置于铝盘内部后铝盘又放置于面环内，再贴绝缘片形成一个光源组件。所述面环与后盖凸凹紧密旋合。所述灯具内置铝质盘状构件散热。所述面环与后盖均采用塑料材质。所述灯具内置低成本高效率非隔离电源。不足之处：该种LED超薄筒灯通过两筒灯弹簧扣嵌装在房屋顶壁上预设的孔洞内，而没有预留孔洞的部位则无法安装，这样降低了LED超薄筒灯的适用性。

技术实现要素：

设计目的：为避免背景技术中的不足，设计一种无需预设孔洞即可直接将圆形筒灯安装在房屋壁面上的圆形筒灯明装盒。

设计方案：为实现上述设计目的。1、所述圆形盒体内顶面两侧分别设有一卡扣的设计，是本实用新型的技术特征之一。这样设计的目的在于：所述圆形盒体内顶面两侧分别设有一卡扣，这样圆形筒灯在拆除两筒灯弹簧扣后就可安装在圆形筒灯明装盒内并通过圆形筒灯明装盒直接安装在房屋顶壁上，从而提高了圆形筒灯的适用范围。2、所述卡扣中钩体的下端面为导向斜面的设计，是本实用新型的技术特征之二。这样设计的目的在于：所述卡扣中钩体的下端面为导向斜面，在圆形筒灯安装在圆形盒体内的过程中，导向斜面能引导圆形筒灯上的两筒灯弹簧扣安装支架逐渐撑开两卡扣直至两卡扣分别与位于两筒灯弹簧扣安装支架上的两筒灯弹簧扣安装口扣合。3、所述圆形盒体内顶面设有两导向条且两导向条分别位于两卡扣间，所述两导向条分别与其相邻的卡扣围出两个插槽的设计，是本实用新型的技术特征之三。这样设计的目的在于：所述圆形盒体内顶面设有两导向条且两导向条分别位于两卡扣间，所述两导向条分别与其相邻的卡扣围出两个插槽，插槽对筒灯弹簧扣安装支架具有限位导向作用，从而使圆形筒灯能够快速的插扣安装在圆形盒体内。4、所述圆形盒体内壁面上竖直设有多条加强筋的设计，是本实用新型的技术特征之四。这样设计的目的在于：所述圆形盒体内壁面上竖直设有多条加强筋，加强筋能够提高圆形盒体侧壁的强度，从而提高圆形筒灯明装盒的使用寿命。5、所述加强筋下端伸长形成有定位柱的设计，是本实用新型的技术特征之五。这样设计的目的在于：所述加强筋下端伸长形成有定位柱，定位柱可确保圆形筒灯安装在圆形筒灯明装盒中后两者的同圆度。6、所述螺丝孔由一端相通的圆孔和弧形孔构成，所述圆孔的尺寸大于螺丝钉的帽头的尺寸，所述弧形孔的宽度与螺丝钉的钉杆直径匹配的设计，是本实用新型的技术特征之六。这样设计的目的在于：所述螺丝孔由一端相通的圆孔和弧形孔构成，所述圆孔的尺寸大于螺丝钉的帽头的尺寸，所述弧形孔的宽度与螺丝钉的钉杆直径匹配；这样圆形筒灯明装盒既可以先通过螺丝钉安装在房屋顶壁上，再将圆形筒灯安装在圆形筒灯明装盒内；也可以先将圆形筒灯安装在圆形筒灯明装盒内，再将圆形筒灯明装盒通过螺丝钉安装在房屋顶壁上；从而令圆形筒灯明装盒安装使用更灵活。7、所述圆形盒体上端面开有减重通孔的设计，是本实用新型的技术特征之七。这样设计的目的在于：所述圆形盒体上端面开有减重通孔，减重通孔不仅能减轻圆形筒灯明装盒的重量、减少圆形筒灯明装盒的材料使用，而且减重通孔便于电源线的连接。

技术方案：一种圆形筒灯明装盒，包括圆形盒体，所述圆形盒体的腔体呈圆形且圆形盒体上端面开有多个螺丝孔，所述且圆形盒体内顶面两侧分别设有一卡扣。

本实用新型与背景技术相比，圆形筒灯明装盒无需预设孔洞即可直接将圆形筒灯安装在房屋壁面上，从而提高了圆形筒灯的适用性。

附图说明

图1是圆形筒灯明装盒的结构示意图。

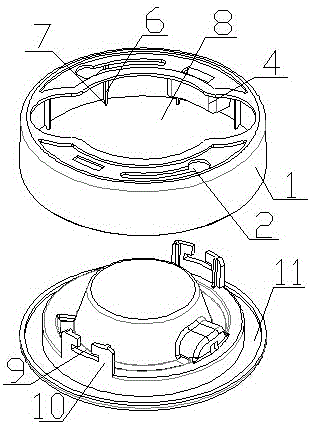

图2是圆形筒灯明装盒与圆形筒灯的结构示意图。

具体实施方式

实施例1：参照附图1和图2。一种圆形筒灯明装盒，包括圆形盒体1，所述圆形盒体1的腔体呈圆形且圆形盒体1上端面开有多个螺丝孔2，所述圆形盒体1内顶面两侧分别设有一卡扣3。所述两卡扣3间的位置关系与圆形筒灯中两筒灯弹簧扣安装口9的位置关系对应匹配。所述卡扣3中钩体31的下端面为导向斜面。所述圆形盒体1内顶面设有两导向条4且两导向条4分别位于两卡扣3间，所述两导向条4分别与其相邻的卡扣3围出两个插槽5。所述插槽5尺寸与圆形筒灯中筒灯弹簧扣安装支架10尺寸匹配。所述圆形盒体1内壁面上竖直设有多条加强筋6。所述加强筋6下端伸长形成有定位柱7。所述定位柱7的长度与圆形筒灯中环形凹槽11的深度匹配。所述螺丝孔2由一端相通的圆孔21和弧形孔22构成，所述圆孔21的尺寸大于螺丝钉的帽头的尺寸，所述弧形孔22的宽度与螺丝钉的钉杆直径匹配。所述多个弧形孔22位于同一个圆的圆周上且多个圆孔21的圆心位于该圆的圆周上。所述圆形盒体1上端面开有减重通孔8。所述圆形盒体1、卡扣3、导向条4、加强筋6和定位柱7为一体注塑成型。

使用时圆形筒灯通过圆形筒灯上端的两筒灯弹簧扣安装口9分别与圆形盒体1内顶面上的两卡扣3对应扣合安装在圆形盒体1内。

需要理解到的是：上述实施例虽然对本实用新型的设计思路作了比较详细的文字描述，但是这些文字描述，只是对本实用新型设计思路的简单文字描述，而不是对本实用新型设计思路的限制，任何不超出本实用新型设计思路的组合、增加或修改，均落入本实用新型的保护范围内。
