便于清洁太阳能电池板且灯具易调节方向的太阳能庭院灯的制作方法

本实用新型属于太阳能利用技术领域，尤其涉及一种便于清洁太阳能电池板且灯具易调节方向的太阳能庭院灯。

背景技术：

我国太阳能资源十分丰富，适宜太阳能发电的国土面积和建筑物受光面积也很大，其中，青藏高原、黄土高原、冀北高原、内蒙古高原等太阳能资源丰富地区占到陆地国土面积的三分之二，具有大规模开发利用太阳能的资源潜力。太阳能资源丰富、分布广泛，是21世纪最具发展潜力的可再生能源。随着全球能源短缺和环境污染等问题日益突出，太阳能光伏发电因其清洁、安全、便利、高效等特点，已成为世界各国普遍关注和重点发展的新兴产业。

从太阳能获得电力，需通过太阳电池进行光电变换来实现。它同以往其他电源发电原理完全不同，具有以下特点：①无枯竭危险；②绝对干净（无公害）；③不受资源分布地域的限制；④可在用电处就近发电；⑤能源质量高；⑥使用者从感情上容易接受；⑦获取能源花费的时间短。作为新能源，太阳能具有极大优点，因此受到世界各国的重视。

太阳能LED照明灯具作为冷光源产品，具有绿色环保、节能降耗、安全可靠、使用寿命长、安装维护简便等特点，高亮节能、无需铺设电缆，与传统光源相比，无用电量价格等优势，可广泛应用于绿地照明、公路照明、广告灯箱照明、城市造型景观照明及家居照明等系统，其研究应用已越来越得到人们的重视。

大多数太阳能庭院灯的太阳能电池板与蓄电池分离，不易安装，裸露在外的线路易老化。太阳能庭院灯不分时间段、不论是否需要接通，彻夜长明，加速了元器件的老化，缩短了使用寿命。另外，由于一年四季当中太阳的直射地球的角度是不同的，现有的太阳能庭院灯的太阳能电池板进行角度调整后，照明灯的照射方向也会随之改变，这就影响到照明的效果。

另外，太阳能电池板普遍采用单晶硅、多晶硅或非晶硅电池作为组件，对于太阳能电池板表面出现灰尘、鸟屎等污渍后，会影响到光电转化率，目前尚未有对太阳能电池板表面进行清洁的装置。

技术实现要素：

本实用新型为了解决现有技术中的不足之处，提供一种太阳能电池板与蓄电池一体安装、元器件使用寿命长、能自动清洁太阳能电池板、并可遥控操作控制、在调节太阳能电池板的倾斜角度后还可以对照明灯的照射方向单独进行调节的太阳能庭院灯。

为解决上述技术问题，本实用新型采用如下技术方案：便于清洁太阳能电池板且灯具易调节方向的太阳能庭院灯，包括呈长方体形状的箱体，箱体顶部设有表面积大于箱体顶部表面积的隔热支撑板，隔热支撑板上铺设有太阳能电池板，箱体内水平设有将箱体分隔为上安装腔和下安装腔的安装板，上安装腔内设有蓄电池组、稳压器、遥控信号接收器和智能控制器，遥控信号接收器的信号接收端伸出箱体侧部，箱体侧部开设有与上安装腔连通的散热孔，散热孔内设有隔水透气膜；箱体底部开设有一个安装孔和四个透过孔，安装孔位于箱体底部的中心处，四个透过孔以安装孔的中心为圆心按圆形阵列均匀布置，安装板下表面设有位于下安装腔内且与安装孔对应的固定块，固定块呈圆柱形，固定块的外径与安装孔的内径相等，固定块下端伸入并固定在安装孔内，固定块下表面与箱体下表面平齐，固定块内设有底部敞口的球形槽，球形槽内转动设有球体，球体底部通过连接杆连接有LED照明灯，LED照明灯顶部中心与连接杆下端固定连接， 安装板下表面与LED照明灯顶部之间设有电动推杆，每个电动推杆均沿垂直方向设置且对应穿过一个透过孔，电动推杆的本体上端通过上铰链与安装板下表面铰接，电动推杆的推杆下端通过下铰链与LED照明灯顶部铰接；

箱体上设有位于太阳能电池板上方并用于擦拭太阳能电池板上表面的自动往复擦拭装置；自动往复擦拭装置包括前安装箱、后安装箱、水平设在箱体顶部左侧的支撑板、水平设在箱体顶部前侧的前导轨和水平设在箱体顶部后侧的后导轨，前导轨的右端后侧边沿和后导轨的右端后侧边沿与支撑板固定连接，前导轨和后导轨的右端与支撑板右边沿平齐，前导轨和后导轨的左右两端均设有一块限位挡块，前导轨上滚动连接有前滚轮，后导轨上滚动连接有后滚轮，前滚轮和后滚轮之间同轴向设有一根滚轴，滚轴两端分别通过轴承与前滚轮和后滚轮的中心转动连接，滚轴上设有呈长方体形状的毛刷，前滚轮位于前安装箱内，滚轴前端穿过前安装箱的后箱壁并与前安装箱固定连接，前安装箱的前箱壁内侧固定设有正反转电机，前滚轮前侧同轴向固定设有连接盘，正反转电机的主轴与连接盘前表面同轴向固定连接，前安装箱左侧和右侧分别设有与左侧的限位挡块和右侧的限位挡块接触配合的限位开关，后滚轮位于后安装箱内，滚轴后端穿过后安装箱的前箱壁并与后安装箱固定连接。

箱体底部外侧设有底部敞口的保护罩，LED照明灯的上部位于保护罩内，保护罩内壁设有铝箔反光层。

LED照明灯的顶面为水平面，LED照明灯顶部设有电子水平仪。

隔热支撑板和箱体顶部上对应设有上穿线孔，安装板上设有连通上安装腔和下安装腔的中穿线孔，箱体底部设有下穿线孔。

前安装箱底部和后安装箱底部均设有一个构造相同的防风限位机构，前安装箱底部的防风限位机构包括固定设在前安装箱前侧面的连接板，连接板下部水平设有固定轴，固定轴上转动设有沿前导轨下表面滚动的限位轴承。

采用上述技术方案，太阳能电池板将光能转化为电能通过稳压器输送到蓄电池组内储存，蓄电池组为正反转电机、电动推杆、智能控制器、LED照明灯和遥控信号接收器供电，正反转电机、电动推杆、稳压器、LED照明灯、电子水平仪、遥控信号接收器分别通过控制线与智能控制器连接。

当需要对太阳能电池板的倾角进行调节时，箱体和太阳能电池板一块转动，此时也需要对LED照明灯进行适当转动，以使LED照明灯的照射方向朝下，操控遥控器上的灯具调节按钮，通过遥控信号接收器将信号传输给智能控制器，智能控制器向四个电动推杆发出命令，四个电动推杆中有伸长的、有缩短的、有不动的，驱动LED照明灯转动，LED照明灯顶部中心的连接杆上端的球体在固定块的球形槽内旋转，当电子水平仪发出保持水平状态的信号后，电动推杆停止，这样就将LED照明灯的照射方向进行了适应性调整。

保护罩将LED照明灯罩住，起到遮风挡雨的作用，并且在保护罩内壁上设置的铝箔反光层可对LED照明灯的光亮进行反光，进一步增强照明的亮度。电子水平仪为准备定位LED照明灯提供标准的依据。

上穿线孔、中穿线孔和下穿线孔用穿设连接各元器件的控制线和供电线。

当需要对太阳能电池板表面进行清洁时，最好是在下雨天，操作者站在路面上使用遥控器，按下控制正反转电机启动的按钮，遥控信号接收器接收到信号通过智能控制器命令正反转电机启动，正反转电机驱动前滚轮沿前导轨行进，前滚轮通过滚轴带动后滚轮沿后导轨同方向行进，带动毛刷在太阳能电池板表面运动，毛刷将太阳能电池板外表面的污渍擦拭掉，雨水把太阳能电池板表面冲洗干净。当前安装箱上的限位开关触碰到限位挡块时，正反转电机就反向转动，驱动前滚轮和后滚轮反向转动，这样就可以在太阳能电池板表面来回往复几次，把污渍清理干净。支撑板的作用是平时放置毛刷并用于加固前导轨和后导轨，这样可避免遮挡住太阳能电池板影响光电转换效率。

前安装箱底部和后安装箱底部设置的防风限位机构，在进行清洁太阳能电池板或者停留在支撑板上时，防风限位机构通过限位轴承阻挡在前导轨和后导轨的下表面，这样就可避免大风将自动往复擦拭装置刮落。

箱体采用铝合金复合材料制成，坚固耐用。隔热支撑板的设置使太阳能电池板上的热量不能传导到箱体内，避免高温损坏箱体内的元器件。散热孔内设有隔水透气膜，即散热孔具有单向阀功能，空气可以自由流通，雨水不能进入。当蓄电池组过热时，热量可以从散热孔排出箱体外。

稳压器将微光太阳能电池板产生的电能平稳地输入蓄电池组内，为蓄电池提供过充、过流、短路的智能保护，当发生上述对蓄电池组的不利情况时，稳压器将自动切断对蓄电池组的供电，起到保护蓄电池组的目的。

蓄电池组为钴酸锂电池，自放电少，放电性能优越、寿命长、重金属污染少。

当长时间不需要LED照明灯工作时，即可通过遥控切断LED照明灯电路。

LED照明灯中的LED灯，采用耐高温、耐高寒、抗潮湿材料一次性压铸成型，光衰小于3%，寿命高达100000小时以上。

综上所述，本实用新型设计新颖、结构紧凑，可根据太阳能电池板倾斜的角度对LED照明灯的照射方向自动进行调节，以适应庭院的取光需要，能自动清洁太阳能电池板，而且太阳能电池板与蓄电池一体安装，避免线路裸露在外，延长元器件的使用寿命。

附图说明

图1是本实用新型的结构示意图；

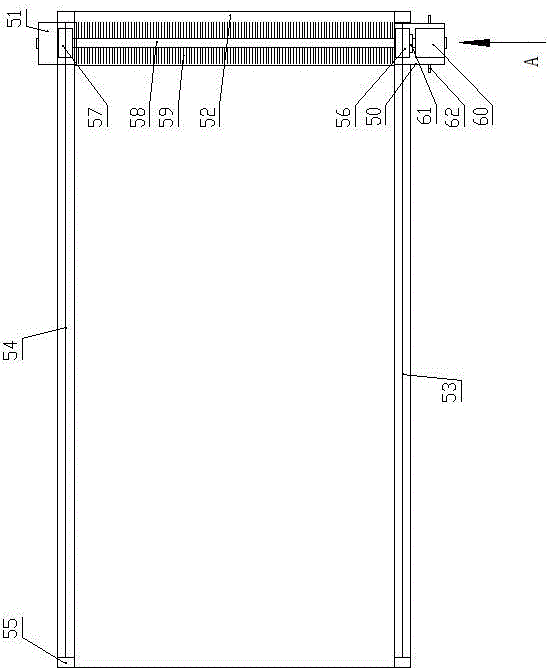

图2是图1中太阳能电池板和自动往复擦拭装置的俯视图；

图3是图2中A向视图。

具体实施方式

如图1、图2和图3所示，本实用新型的便于清洁太阳能电池板且灯具易调节方向的太阳能庭院灯，包括呈长方体形状的箱体80，箱体80顶部设有表面积大于箱体80顶部表面积的隔热支撑板81，隔热支撑板81上铺设有太阳能电池板82，箱体80内水平设有将箱体80分隔为上安装腔83和下安装腔84的安装板85，上安装腔83内设有蓄电池组86、稳压器87、遥控信号接收器88和智能控制器89，遥控信号接收器88的信号接收端伸出箱体80侧部，箱体80侧部开设有与上安装腔83连通的散热孔，散热孔内设有隔水透气膜90；箱体80底部开设有一个安装孔91和四个透过孔92，安装孔91位于箱体80底部的中心处，四个透过孔92以安装孔91的中心为圆心按圆形阵列均匀布置，安装板85下表面设有位于下安装腔84内且与安装孔91对应的固定块93，固定块93呈圆柱形，固定块93的外径与安装孔91的内径相等，固定块93下端伸入并固定在安装孔91内，固定块93下表面与箱体80下表面平齐，固定块93内设有底部敞口的球形槽，球形槽内转动设有球体94，球体94底部通过连接杆95连接有LED照明灯96，LED照明灯96顶部中心与连接杆95下端固定连接， 安装板85下表面与LED照明灯96顶部之间设有电动推杆97，每个电动推杆97均沿垂直方向设置且对应穿过一个透过孔92，电动推杆97的本体上端通过上铰链与安装板85下表面铰接，电动推杆97的推杆下端通过下铰链与LED照明灯96顶部铰接。

箱体80上设有位于太阳能电池板82上方并用于擦拭太阳能电池板82上表面的自动往复擦拭装置。自动往复擦拭装置包括前安装箱50、后安装箱51、水平设在箱体80顶部左侧的支撑板52、水平设在箱体80顶部前侧的前导轨53和水平设在箱体80顶部后侧的后导轨54，前导轨53的右端后侧边沿和后导轨54的右端后侧边沿与支撑板52固定连接，前导轨53和后导轨54的右端与支撑板52右边沿平齐，前导轨53和后导轨54的左右两端均设有一块限位挡块55，前导轨53上滚动连接有前滚轮56，后导轨54上滚动连接有后滚轮57，前滚轮56和后滚轮57之间同轴向设有一根滚轴58，滚轴58两端分别通过轴承与前滚轮56和后滚轮57的中心转动连接，滚轴58上设有呈长方体形状的毛刷59，前滚轮56位于前安装箱50内，滚轴58前端穿过前安装箱50的后箱壁并与前安装箱50固定连接，前安装箱50的前箱壁内侧固定设有正反转电机60，前滚轮56前侧同轴向固定设有连接盘61，正反转电机60的主轴与连接盘61前表面同轴向固定连接，前安装箱50左侧和右侧分别设有与左侧的限位挡块55和右侧的限位挡块55接触配合的限位开关62，后滚轮57位于后安装箱51内，滚轴58后端穿过后安装箱51的前箱壁并与后安装箱51固定连接。

箱体80底部外侧设有底部敞口的保护罩98，LED照明灯96的上部位于保护罩98内，保护罩98内壁设有铝箔反光层（图中未示意出来）。

LED照明灯96的顶面为水平面，LED照明灯96顶部设有电子水平仪99。

隔热支撑板81和箱体80顶部上对应设有上穿线孔100，安装板85上设有连通上安装腔83和下安装腔84的中穿线孔101，箱体80底部设有下穿线孔102。

前安装箱50底部和后安装箱51底部均设有一个构造相同的防风限位机构，前安装箱50底部的防风限位机构包括固定设在前安装箱50前侧面的连接板63，连接板63下部水平设有固定轴64，固定轴64上转动设有沿前导轨下表面滚动的限位轴承65。

太阳能电池板82将光能转化为电能通过稳压器87输送到蓄电池组86内储存，蓄电池组86为正反转电机60、电动推杆97、智能控制器89、LED照明灯96和遥控信号接收器88供电，正反转电机60、电动推杆97、稳压器87、LED照明灯96、电子水平仪99、遥控信号接收器88分别通过控制线与智能控制器89连接。

当需要对太阳能电池板82的倾角进行调节时，箱体80和太阳能电池板82一块转动，此时也需要对LED照明灯96进行适当转动，以使LED照明灯96的照射方向朝下，操控遥控器上的灯具调节按钮，通过遥控信号接收器88将信号传输给智能控制器89，智能控制器89向四个电动推杆97发出命令，四个电动推杆97中有伸长的、有缩短的、有不动的，驱动LED照明灯96转动，LED照明灯96顶部中心的连接杆95上端的球体94在固定块93的球形槽内旋转，当电子水平仪99发出保持水平状态的信号后，电动推杆97停止，这样就将LED照明灯96的照射方向进行了适应性调整。

保护罩98将LED照明灯96罩住，起到遮风挡雨的作用，并且在保护罩98内壁上设置的铝箔反光层可对LED照明灯96的光亮进行反光，进一步增强照明的亮度。电子水平仪99为准备定位LED照明灯96提供标准的依据。

上穿线孔100、中穿线孔101和下穿线孔102用穿设连接各元器件的控制线和供电线（图中未示意出来）。

当需要对太阳能电池板82表面进行清洁时，最好是在下雨天，操作者站在路面上使用遥控器，按下控制正反转电机60启动的按钮，遥控信号接收器9接收到信号通过智能控制器命令正反转电机60启动，正反转电机60驱动前滚轮56沿前导轨53行进，前滚轮56通过滚轴58带动后滚轮57沿后导轨54同方向行进，带动毛刷59在太阳能电池板表面运动，毛刷59将太阳能电池板82外表面的污渍擦拭掉，雨水把太阳能电池板82表面冲洗干净。当前安装箱50上的限位开关62触碰到限位挡块55时，正反转电机60就反向转动，驱动前滚轮56和后滚轮57反向转动，这样就可以在太阳能电池板82表面来回往复几次，把污渍清理干净。支撑板52的作用是平时放置毛刷59并用于加固前导轨53和后导轨54，这样可避免遮挡住太阳能电池板82影响光电转换效率。

前安装箱50底部和后安装箱51底部设置的防风限位机构，在进行清洁太阳能电池板82或者停留在支撑板52上时，防风限位机构通过限位轴承65阻挡在前导轨53和后导轨54的下表面，这样就可避免大风将自动往复擦拭装置刮落。

箱体80采用铝合金复合材料制成，坚固耐用。隔热支撑板81的设置使太阳能电池板82上的热量不能传导到箱体80内，避免高温损坏箱体80内的元器件。散热孔内设有隔水透气膜90，即散热孔具有单向阀功能，空气可以自由流通，雨水不能进入。当蓄电池组86过热时，热量可以从散热孔排出箱体80外。

稳压器87将微光太阳能电池板82产生的电能平稳地输入蓄电池组86内，为蓄电池提供过充、过流、短路的智能保护，当发生上述对蓄电池组86的不利情况时，稳压器87将自动切断对蓄电池组86的供电，起到保护蓄电池组86的目的。

蓄电池组86为钴酸锂电池，自放电少，放电性能优越、寿命长、重金属污染少。

当长时间不需要LED照明灯96工作时，即可通过遥控切断LED照明灯96电路。

LED照明灯96中的LED灯，采用耐高温、耐高寒、抗潮湿材料一次性压铸成型，光衰小于3%，寿命高达100000小时以上。

本实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的保护范围。
