电源线防拉式LED灯具的制作方法

本实用新型涉及照明技术领域，尤其涉及一种电源线防拉式LED灯具。

背景技术：

LED灯因具有发光效率高、使用寿命长、不易损坏、耗电量少、环保及体积小等优势，而成为近年来最重要的光源。但是现有的电源线是直接焊接在灯板上后然后引伸出的，这种焊接方式结构不稳定，若是电源线遇到强力的拉扯后，很容易从灯板上脱落，由此造成灯具无法正常使用。

技术实现要素：

针对上述技术中存在的不足之处，本实用新型设计一种结构稳定、耐拉力强度大及使用寿命长的电源线防拉式LED灯具。

为实现上述目的，本实用新型提供的电源线防拉式LED灯具，包括LED灯板、透光罩和塑料前盖；所述LED灯板上靠近边缘的位置设置有正极焊点和负极焊点，且所述正极焊点和负极焊点之间固定有防拉扣，正极电源线的一端焊接在正极焊点上，且负极电源线的一端焊接在负极焊点上，且焊接后的正极电源线和负极电源线均缠绕在防拉扣上后，其另一端穿过防拉扣并延伸出；所述LED灯板固定在透光罩内，且塑料前盖固定在透光罩上。

其中，所述防拉扣包括固定块、从固定块两侧延伸出的缠绕柱和设置在固定块上且与缠绕柱同向延伸的定位柱；所述LED灯板上位于正极焊点和负极焊点之间设置有多个与定位柱相适配的定位孔；每个定位柱固定在对应的定位孔内后，两根缠绕柱的顶端抵持在LED灯板端面上；每个缠绕柱、与其相邻的定位柱和固定块之间形成缠绕空间；所述正极电源线和负极电源线均在对应的缠绕柱上缠绕多圈后从对应的缠绕空间延伸出。

其中，每个缠绕柱均与固定块一体成型；且缠绕后的正极电源线和负极电源线之间形成Y型结构。

其中，所述LED灯板包括电路板和设置在电路板上的一围成圈状的LED灯珠，LED灯珠与电路板电连接；且所述电路板通过螺丝锁紧在透光罩上。

其中，所述塑料前盖的边缘处延伸有多个卡扣，且透光罩上设置有多个与卡扣相适配的卡槽，每个卡扣卡入对应的卡槽内后两者固定连接。

与现有技术相比，本实用新型提供的电源线防拉式LED灯具，焊接在LED灯板上的正极电源线和负极电源线不是直接从其上引出的，而是焊接后缠绕在防拉扣上后，再穿过防拉扣后引出的，这种增加防拉扣结构的设计，加大了电源线在LED灯板上的分布面积，因此增加了电源线与LED灯板之间结构的稳定性和承受拉扯力的强度，有效避免电源线在遇到强力的拉扯后出现从LED灯板上脱落的现象。本案具有设计合理、结构稳定、电源线防拉效果好及安全可靠等特点。

附图说明

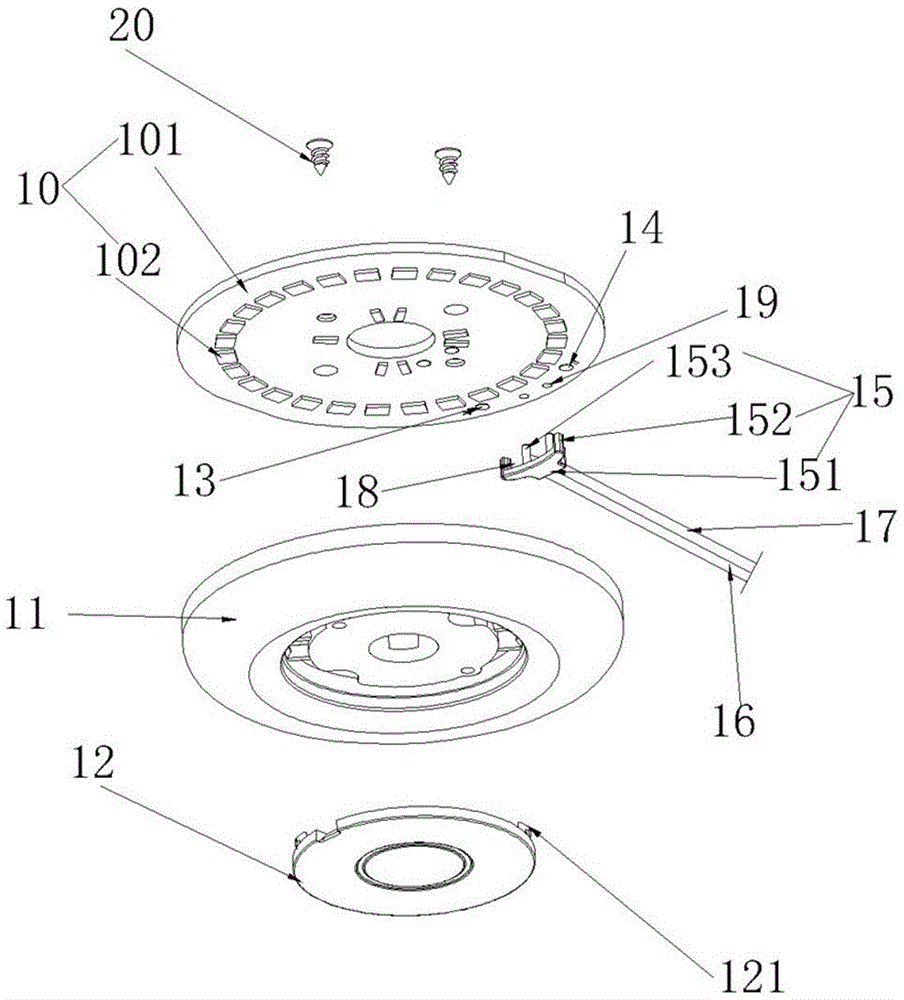

图1为本实用新型电源线防拉式LED灯具的爆炸图；

图2为图1组装后的俯视图；

图3为本实用新型的分解图。

主要元件符号说明如下：

10、LED灯板 11、透光罩

12、塑料前盖 13、正极焊点

14、负极焊点 15、防拉扣

16、正极电源线 17、负极电源线

18、缠绕空间 19、定位孔

20、螺丝 101、电路板

102、LED灯珠 121、卡扣

151、固定块 152、缠绕柱

153、定位柱。

具体实施方式

为了更清楚地表述本实用新型，下面结合附图对本实用新型作进一步地描述。

请参阅图1-2，本实用新型提供的电源线防拉式LED灯具，包括LED灯板10、透光罩11和塑料前盖12；LED灯板10上靠近边缘的位置设置有正极焊点13和负极焊点14，且正极焊点13和负极焊点14之间固定有防拉扣15，正极电源线16的一端焊接在正极焊点13上，且负极电源线17的一端焊接在负极焊点14上，且焊接后的正极电源线16和负极电源线17均缠绕在防拉扣15上后，其另一端穿过防拉扣15并延伸出；LED灯板10固定在透光罩11内，且塑料前盖12固定在透光罩11上。

与现有技术相比，本实用新型提供的电源线防拉式LED灯具，焊接在LED灯板上的正极电源线16和负极电源线17不是直接从其上引出的，而是焊接后缠绕在防拉扣15上后，再穿过防拉扣15后引出的，这种增加防拉扣结构的设计，加大了电源线在LED灯板上的分布面积，因此增加了电源线与LED灯板之间结构的稳定性和承受拉扯力的强度，有效避免电源线在遇到强力的拉扯后出现从LED灯板上脱落的现象。本案具有设计合理、结构稳定、电源线防拉效果好及安全可靠等特点。

在本实施例中，防拉扣15包括固定块151、从固定块151两侧延伸出的缠绕柱152和设置在固定块151上且与缠绕柱同向延伸的定位柱153；LED灯板10上位于正极焊点13和负极焊点14之间设置有多个与定位柱153相适配的定位孔19；每个定位柱153固定在对应的定位孔内后，两根缠绕柱152的顶端抵持在LED灯板10端面上；每个缠绕柱152、与其相邻的定位柱153和固定块151之间形成缠绕空间18；正极电源线16和负极电源线17均在对应的缠绕柱152上缠绕多圈后从对应的缠绕空间18延伸出。每个缠绕柱152均与固定块151一体成型；且缠绕后的正极电源线16和负极电源线17之间形成Y型结构。Y型结构将拉力分到三个位置，由此提高了耐拉力强度。电源线在缠绕柱上缠绕几圈之后，实现了在LED灯板上的稳定固定。

在本实施例中，LED灯板10包括电路板101和设置在电路板101上的一围成圈状的LED灯珠102，LED灯珠102与电路板101电连接；且电路板101通过螺丝20锁紧在透光罩11上。当然，还可以通过其他方式固定，只要能实现电路板和透光罩固定的实施方式，均落入本案的保护范围内。

在本实施例中，塑料前盖12的边缘处延伸有多个卡扣121，且透光罩11上设置有多个与卡扣121相适配的卡槽，每个卡扣卡入对应的卡槽内后两者固定连接。通过卡扣与卡槽实现了塑料前盖与透光罩两者的可拆卸连接，当然，还可以通过其他方式实现可拆卸连接。

以上公开的仅为本实用新型的几个具体实施例，但是本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
