一种柔性LED灯带的制作方法

本发明涉及显示领域，特别涉及一种柔性led灯带。

背景技术：

如图1和图2所示，示出了现有的一种柔性led灯带，其通常是在柔性电路板（fpcb）4’上设置有电路和导电主线，fpcb板上通过表面贴装技术（smt）焊接有贴片led3’和电子元器件2’（如电阻等）。

在具体的led灯带成品上，需要在图1所示的焊接有贴片led和电子元器件2的柔性电路板4’上包裹一层软质塑胶材料或硅胶层5’，以起到防水、防尘和形成不同的外形和光学效果，具体结构可参见图3所示。

但是，现有的这种结构存在如下的不足之处：

首先，在生产过程中，为了保证led灯条的柔软度，导电主线所采用的导电铜泊不能太厚；由于该导电铜泊较薄，其导电能力有限，导致灯带如果从一端接入电源，其连续使用的长度因为导电主线的压降问题而受到限制，这给该产品的工程应用带来很大问题；

同时，柔性电路板拉伸及抗弯折的强度低，现有的柔性led灯带在工程施工中存在容易受到机械性破坏而导致产品不能正常使用的情形。

技术实现要素：

本发明所要解决的技术问题在于，提供一种柔性led灯带，可以提高柔性灯带的机械强度和抗弯折能力，以及增强柔性灯带的导电能力，从而可以提高灯带的使用长度。

为了解决上述技术问题，本发明的实施例提供一种柔性led灯带，其包括：

至少两个fpcb板，每一fpcb板上布置有至少两条导电主线、至少一个贴片led、电子元件，其中，所述至少两条导电主线为敷设于所述fpcb板底部的至少两条导电铜泊，所述至少两个fpcb板依次间隔排布,相邻的fpcb板之间存在预定距离；

绝缘包裹层，包裹在所述至少两个fpcb板上；

在所述至少两个fpcb板底部与所述绝缘包裹层绝缘包裹层之间进一步设置有至少两条平行且相互间隔的金属导电带，在所述至少两条金属导电带下部设置有一柔性固定层。

其中，所述至少两条平行的金属导电带之间存在间隙，且每一金属导电带上表面裸露，并分别紧贴每一fpcb板底部的一条导电铜泊，分别与每一fpcb板上的一条导电主线电连接。

其中，所述每一fpcb板底部的两条导电铜泊分别通过一个焊点与所述两条金属导电带相焊接，所述每一fpcb板底部的两条导电铜泊上的焊点之间的连线与所述两条金属导电带长度方向垂直。

其中，在每一fpcb板上布置有至少一个完整的电路单元。

其中，所述至少两根金属导电带为铜带、铝带、钢带或上述材料的合金带，所述绝缘包裹层为软质塑胶层或硅胶层。

其中，述柔性固定层为粘胶带或硅胶层。

其中，在所述两条金属导电带之间设置有绝缘隔离部件。

其中，所述柔性固定层为粘胶带或硅胶层，所述绝缘隔离部件为一塑料条。

其中，所述柔性固定层为硅胶层，所述绝缘隔离部件为硅胶层，所述绝缘隔离部件与所述所述柔性固定层一体成型而成。

实施本发明实施例，具有如下有益效果：

首先，本发明通过在柔性led灯带的fpcb板下设置有至少两条金属导电带以及柔性固定层，可以提高柔性led灯带的机械强度；

同时，由于两条金属导电带上表面分别与fpcb板下的导电铜泊紧贴，相当于增加了有效的载流面积，从而可以在单端入电的情况下，使线路压降更小，从而使柔性led灯带连续使用的长度更长；

另外，由于本发明采用至少两个依次排列且间隔设置的fpcb板，由于相邻的fpcb板之间设置了一定间隔，可以提高灯条的抗弯折性，在弯折时，最大程度保护fpcb板上的元件不受破坏。另外，由于每一段fpcb板均是独立的，即使其中一段fpcb出现了损坏（例如发生诸如灯带遭遇错误弯曲、扭曲致使柔性电路板断裂的情形），也不会影响其他段fpcb板的正常工作。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

图1是现有的柔性led灯带的fpcb板的组装结构示意图；

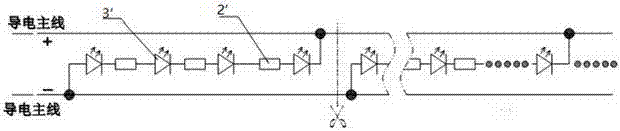

图2是图1对应的电路原理图；

图3是图1封装绝缘包裹层后的截面图；

图4是本发明提供的一种柔性led灯带的第一实施例的截面图；

图5是图4中fpcb板、金属导电带和柔性固定层之间的配合关系示意图；

图6是图5的一个实施例中的组装示意图；

图7是图5的另一个实施例中的组装示意图；

图8是本发明提供的一种柔性led灯带的的一个实施例中的电路原理图；

图9是本发明提供的一种柔性led灯带的第二实施例的截面图；

图10是图9中金属导电带和柔性固定层进行固定的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其它实施例，都属于本发明保护的范围。

在此，还需要说明的是，为了避免因不必要的细节而模糊了本发明，在附图中仅仅示出了与根据本发明的方案密切相关的结构和/或处理步骤，而省略了与本发明关系不大的其他细节。

如图4所示，示出了本发明提供的一种柔性led灯带的第一实施例的截面图，同时一并参照图5-图8所示。在该实施例中，该柔性led灯带，其包括：

至少两个fpcb板４，每一fpcb板上上布置有至少两条导电主线、至少一个贴片led3以及电子元件2（如电阻），其中，所述至少两条导电主线为敷设于所述fpcb板底部的至少两条导电铜泊，所述至少两个fpcb板4依次间隔排布，相邻的fpcb板4之间存在预定距离（如图5中的d，其可以诸如1mm）；其中，导电主线、贴片led以及电子元件之间的连接关系可以参照前文中的图1和图2的内容；

绝缘包裹层5，包裹在所述至少两个fpcb板４上，所述绝缘包裹层5为软质塑胶层或硅胶层，其中软质塑胶层可以采用诸如pvc、pu或tpu、tpr等材料；

其中，在所述至少两个fpcb板４底部与所述绝缘包裹层5之间进一步设置有至少两条平行且相互间隔的金属导电带7（图中示出为两条），在所述至少两条金属导电带7下部设置有一柔性固定层，在该例子中，该柔性固定层为一硅胶层６，该硅胶层6对所述两条金属导电带7下部进行半包裹固定。

其中，所述至少两条平行的金属导电带7之间存在间隙，且每一金属导电带7上表面裸露，并分别紧贴每一fpcb板4底部的一条导电铜泊，分别与每一fpcb板上的一条导电主线电连接。

如图6所示，在一个实施例中，所述每一fpcb板4均直接放置于所述金属导电带7之上，然后通过绝缘包裹层5进行包裹固定，其中，fpcb板4下侧的导电铜泊与金属导电带7直接接触实现电连接；当提供电源给金属导电带7时，位于其上面的fpcb板4均可以正常工作。

如图7所示，在另一个实施例中，所述每一fpcb板4底部的两条导电铜泊分别通过一个焊点40与所述两条金属导电带7相焊接，所述每一fpcb板4底部的两条导电铜泊上的焊点41之间的连线与所述两条金属导电带7长度方向垂直。这样，可以进一步提高fpcb板4与金属导电带7之间的固定程序，另外，由于焊点41之间的连线与所述两条金属导电带7长度方向垂直，即使在使用过程中，该柔性led灯带在弯折时，也能保证fpcb板4与金属导电带7之间不会发生错位的现象。

可以理解的是，在本发明的实施例中，在所述两条金属导电7带之间设置有绝缘隔离部件70，具体地，在一个例子中，所述绝缘隔离部件70为硅胶层，所述绝缘隔离部件70与所述所述柔性固定层（硅胶层6）一体成型而成；从而该硅胶层6可以实现对所述两条金属导电带7下部进行半包裹固定。可以理解的是，在其他的一些例子中，该绝缘隔离部件70也可以与所述柔性固定层为分别独立的部件。

优选地，在一个例子中，所述至少两条平行的金属导电带7的宽度和相互间间距与所述fpcb板4底部的至少两条导电铜泊的宽度和间距等宽，可以理解的上述描述非为限制，在实际的例子中，其中的宽度可以相应调整。

同时，可以理解的是，在每一fpcb板4中，可以设置至少一个单元电路，如图8所示，示出了一个例子，其在每一fpcb板4中均设置了两个单元电路。可以理解的是，由于每一fpcb板中的单元电路均独立设置，当某一fpcb板4中的一个单元电路遭到破坏，则只有这个单元电路不工作，不会对其它fpcb板4中的单元电路造成影响。

具体地，所述至少两根金属导电带7可以为铜带、铝带、钢带或上述材料的合金带。

相应地，如图9和图10所示，示出了本发明的第二实施例的结构示意图。该第二实施例与图4至图8中示出的第一实施例的最大区别在于，其中柔性固定层为一粘胶带8，该粘胶带8将两条金属导电带7进行固定；在所述两条金属导电7带之间设置有绝缘隔离部件70，所述绝缘隔离部件70为一塑料条，其底面与所述粘胶带8相固定；其他结构以及原理与图4至图8示出第一实施例中相同，在此不进行详述。

实施本发明实施例，具有如下有益效果：

首先，本发明通过在柔性led灯带的fpcb板下设置有至少两条金属导电带以柔性固定层，可以提高柔性led灯带的机械强度；

同时，由于至少两条金属导电带上表面分别与fpcb板下的导电铜泊紧贴，相当于增加了有效的载流面积，从而可以在单端入电的情况下，使线路压降更小，从而使柔性led灯带连续使用的长度更长；

另外，由于本发明采用至少两个依次排列且间隔设置的fpcb板，由于相邻的fpcb板之间设置了一定间隔，可以提高灯条的抗弯折性，在弯折时，最大程度保护fpcb板上的元件不受破坏。另外，由于每一段fpcb板均是独立的，即使其中一段fpcb出现了损坏（例如发生诸如灯带遭遇错误弯曲、扭曲致使柔性电路板断裂的情形），也不会影响其他段fpcb板的正常工作。

以上所述仅是本申请的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本申请原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本申请的保护范围。
