一种用于机器视觉多方位抑制金属圆柱面反光的光源装置的制作方法

本申请涉及检测光源装置相关，尤其涉及一种用于机器视觉多方位抑制金属圆柱面反光的光源装置。

背景技术：

1、热丝是热阴极结构的重要组成部分，热丝通过通电加热为热阴极提供所需稳定的高温环境，使得阴极材料能够释放电子，热丝品质直接影响阴极的发射效率、寿命以及设备的工作稳定性。目前，在热丝生产过程中，需要从热丝未加工成型的原料处检测是否存在缺陷，未加工成型的原料通常为一卷连续绕制好的金属丝线，通过人工抽检的方式，并采用显微镜观察金属丝线表面，当有缺陷时将存在缺陷的丝线进行标记，然而，金属丝线的圆柱面反光严重影响对其表面缺陷的识别，并且采用显微镜观察该金属丝线只能观察到正对显微镜镜头的金属丝线表面，其背面并不能有效的观察到，虽然可以通过人工旋转金属丝线进行检测，但是存在反复对焦，操作复杂、效率低下的问题。

2、现阶段相关技术中，存在难以有效识别金属圆柱面的缺陷、多方位观测金属圆柱面操作繁琐且效率低下的技术问题。

技术实现思路

1、本申请通过提供一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，解决了现有技术中存在的难以有效识别金属圆柱面的缺陷、多方位观测金属圆柱面操作繁琐且效率低下的技术问题，达到了有效抑制多方位反光、提高缺陷识别的准确性及效率的技术效果。

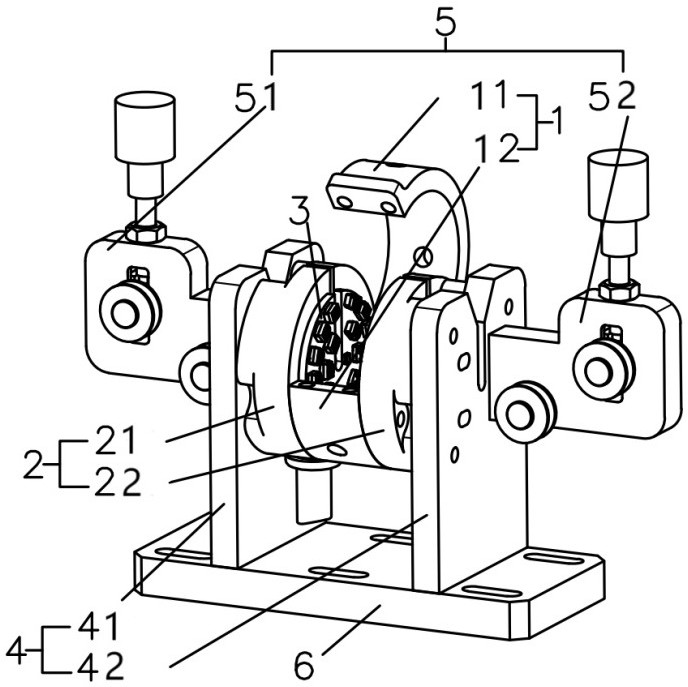

2、本申请提供一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，包括：观察窗组件，所述观察窗组件经过本色阳极氧化工艺处理；端盖，所述端盖固定装配于所述观察窗组件两端；灯板，所述灯板固定装配于一侧端盖；支撑板，所述支撑板固定装配于所述端盖两端；导向压紧机构，所述导向压紧机构固定装配于所述支撑板；底板，所述底板上固定装配所述支撑板。

3、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：下观察窗，所述下观察窗两端设置有螺纹孔，通过螺钉对所述下观察窗与所述端盖进行固定连接；上观察窗，所述上观察窗通过对锁螺丝与所述下观察窗连接；其中，所述上观察窗设置有以90°均匀排布的两个检测孔，所述下观察窗均设置有以90°均匀排布的两个检测孔。

4、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：所述上观察窗与下观察窗内壁均为本色阳极氧化工艺处理，所述上观察窗与下观察窗闭合端设置有对吸磁铁。

5、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还执行以下处理：第一端盖，所述第一端盖在中心孔处向上处设置有微小开槽结构，所述第一端盖内侧固定有所述灯板，且设有灯板电源线接入槽；第二端盖，所述第二端盖在中心孔处向上处设置有微小开槽结构；其中，所述第一端盖与所述灯板通过耐热背胶相固定。

6、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：所述灯板采用开槽式结构，所述灯板采用高效发光的冷白色led灯珠，灯板灯珠采用7串3并的连接结构。

7、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：所述支撑板为镜像零件，包括第一支撑板与第二支撑板，所述第一支撑板与所述第二支撑板均设置有向上开槽的结构。

8、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：所述支撑板与所述导向压紧机构连接处设置有条形槽，所述导向压紧机构可以在水平方向微量调节。

9、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：所述导向压紧机构为镜像零件，包括第一导向压紧机构和第二导向压紧机构。

10、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：导向轮条形槽，所述导向轮条形槽为v槽结构；压紧轮滑动槽，所述压紧轮滑动槽为v槽结构；调节螺钉；滑块，所述滑块与调节螺钉相连接；导向轮，所述导向轮用于引导金属丝线，所述导向轮在所述导向轮条形槽中竖直方向进行微量调节；压紧轮，所述压紧轮固定连接于滑块，所述压紧轮用于牢固压紧金属丝线的两端，所述压紧轮在所述压紧轮滑动槽中竖直方向进行大幅调节；其中，所述导向轮条形槽的顶部和压紧轮滑动槽的底部水平切线与端盖中心线在竖直方向上共面。

11、进一步的，所述一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，还包括：所述电源线接入槽处设置有压紧橡胶圈。

12、拟通过本申请提出的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，观察窗组件，观察窗组件经过本色阳极氧化工艺处理；端盖，端盖固定装配于观察窗组件两端；灯板，灯板固定装配于一侧端盖；支撑板，支撑板固定装配于端盖两端；导向压紧机构，导向压紧机构固定装配于支撑板；底板，底板上固定装配支撑板。在第一端盖处设置有一个从中心处竖直向上的开槽灯板，当灯板通电工作时，在观察窗组件和两端端盖之间将形成一个高亮的光源腔，将依次通过第一导向压紧机构、第一支撑板、第一端盖中心孔、观察窗组件空腔、第二端盖中心孔、第二支撑板、第二导向压紧机构的金属丝线在高亮的光源腔处照亮，选取合适的光学远心镜头，通过观察窗组件上设置的检测孔，采用一定的拍摄角度避开由于检测孔的设置而引入的干扰因素，即可获得金属圆柱面无反光的均匀图像。解决了现有技术中存在的难以有效识别金属圆柱面的缺陷、多方位观测金属圆柱面操作繁琐且效率低下的技术问题，达到了有效抑制多方位反光、提高缺陷识别的准确性及效率的技术效果。

技术特征：

1.一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述装置包括：

2.如权利要求1所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述观察窗组件包括：

3.如权利要求2所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述上观察窗与下观察窗内壁均为本色阳极氧化工艺处理，所述上观察窗与下观察窗闭合端设置有对吸磁铁。

4.如权利要求1所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述端盖包括：

5.如权利要求4所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述灯板采用开槽式结构，所述灯板采用高效发光的冷白色led灯珠，灯板灯珠采用7串3并的连接结构。

6.如权利要求1所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述支撑板为镜像零件，包括第一支撑板与第二支撑板，所述第一支撑板与所述第二支撑板均设置有向上开槽的结构。

7.如权利要求6所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述支撑板与所述导向压紧机构连接处设置有条形槽，所述导向压紧机构可以在水平方向微量调节。

8.如权利要求1所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述导向压紧机构为镜像零件，包括第一导向压紧机构和第二导向压紧机构。

9.如权利要求8所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述第一导向压紧机构或所述第二导向压紧机构包括：

10.如权利要求4所述的一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，其特征在于，所述电源线接入槽处设置有压紧橡胶圈。

技术总结
本发明公开了一种用于机器视觉多方位抑制金属圆柱面反光的光源装置，涉及检测光源装置相关技术领域，该装置包括：观察窗组件，观察窗组件经过本色阳极氧化工艺处理；端盖，端盖固定装配于观察窗组件两端；灯板，灯板固定装配于一侧端盖；支撑板，支撑板固定装配于端盖两端；导向压紧机构，导向压紧机构固定装配于支撑板；底板，底板上固定装配支撑板。解决了现有技术中存在的难以有效识别金属圆柱面的缺陷、多方位观测金属圆柱面操作繁琐且效率低下的技术问题，达到了有效抑制多方位反光、提高缺陷识别的准确性及效率的技术效果。

技术研发人员：贾隽峰,安豹,王福杰,何静,郭彦青,边煜翔,张敏捷,刘钟佳
受保护的技术使用者：陕西晟思智能测控有限公司
技术研发日：
技术公布日：2025/4/28
