全自动铣床除渣防护罩的制作方法

本发明涉及全自动铣床应用技术领域，具体为一种全自动铣床除渣防护罩。

背景技术：

目前铣床实现从传统手动过度到全自动系统操作，定位精准，铣削快速，但是在铣床工作的时候，金属碎渣会飞蹦，刚被铣削的碎渣温度非常高，若飞溅到操作人员的衣物上，会烧出小孔，飞溅到皮肤表层，会灼伤皮肤，特别是眼睛，严重会出现眼疾等问题，所以基于人身安全的考虑，这里设计生产一种全自动铣床除渣防护罩，用来解决上述问题。

技术实现要素：

本发明的目的在于提供一种全自动铣床除渣防护罩，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种全自动铣床除渣防护罩，包括操作箱和防护罩，所述操作箱通过滚子轴承转动连接有主轴，所述操作箱顶端固定安装有顶座，所述顶座右侧底端固定安装有连接板，所述主轴通过滚子轴承贯穿连接板，且延长至连接板一侧，所述顶座一侧端面设置有滑动槽，所述滑动槽内腔滑动连接有移动块，所述移动块一侧和防护罩外壳均设置有固定铰接板，所述防护罩活动铰接在滑动块上，所述移动块与防护罩上的固定铰接板之间活动连接有电动液压推杆，所述防护罩内侧设置有收纳槽，所述收纳槽内腔设置有电磁铁。

优选的，所述主轴套接有第一铣刀和第二铣刀，所述第一铣刀与第二铣刀之间设置有足够的空隙。

优选的，所述移动块上设置有移动把手。

优选的，所述电动液压推杆、电磁铁均与全自动铣床电源系统电性连接。

与现有技术相比，本发明的有益效果是：本发明为全自动铣床除渣防护罩，在全自动铣床工作的过程中，先选择是使用第一铣刀还是第二铣刀，利用移动把手将移动块放置到工作的铣刀位置并且对正，利用电动液压推杆将防护罩放下，与铣刀径向齐平，电磁铁与全自动铣床电源系统电性连接，不仅能够防止铣削碎渣飞溅，还能利用电磁铁吸附，无需打扫工作台，还能保护操作人员的身体和衣物，简单实用。

附图说明

图1为本发明主体结构示意图；

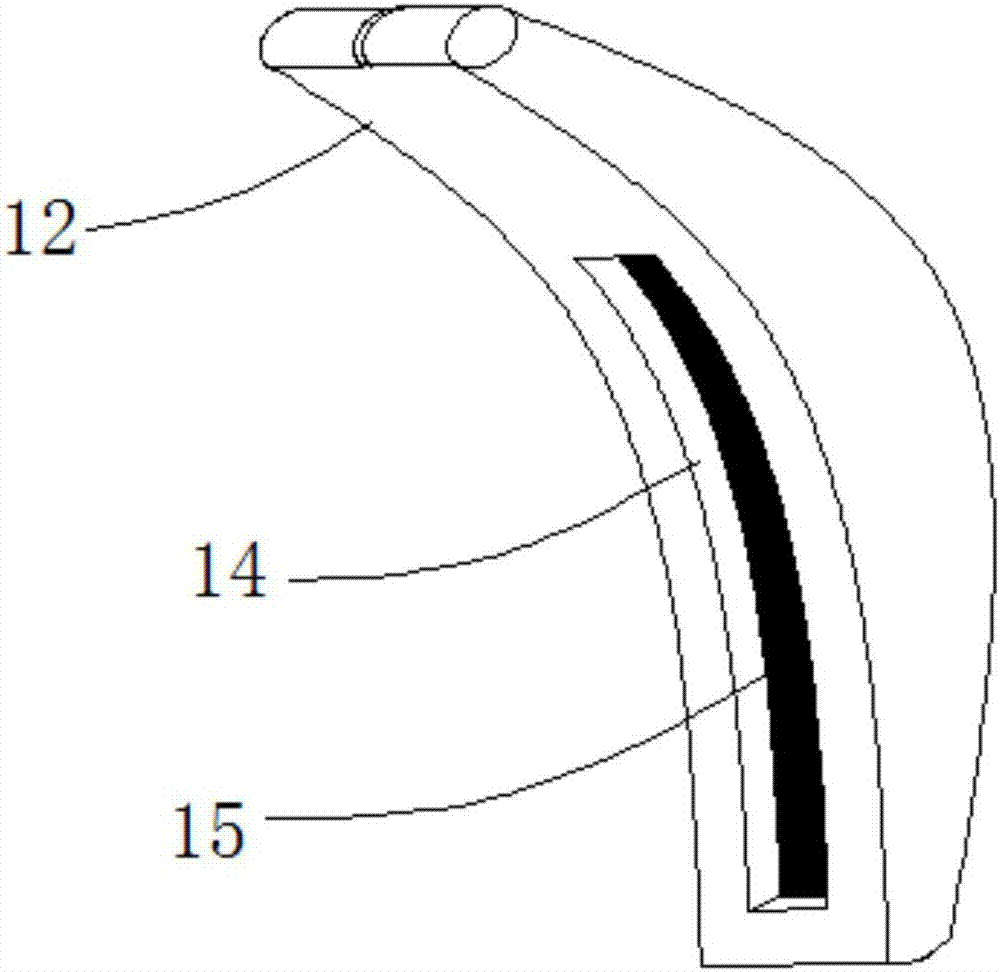

图2为本发明防护罩结构示意图。

图中：1固定铰接板、2电动液压推杆、3移动块、4移动把手、5滑动槽、6顶座、7连接板、8主轴、9滚子轴承、10第一铣刀、11第二铣刀、12防护罩、13操作箱、14收纳槽、15电磁铁。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种全自动铣床除渣防护罩，包括操作箱13和防护罩12，所述操作箱13通过滚子轴承9转动连接有主轴8，所述操作箱13顶端固定安装有顶座6，所述顶座6右侧底端固定安装有连接板7，所述主轴8通过滚子轴承9贯穿连接板7，且延长至连接板7一侧，所述主轴8套接有第一铣刀10和第二铣刀11，所述第一铣刀10与第二铣刀11之间设置有足够的空隙，所述顶座6一侧端面设置有滑动槽5，所述滑动槽5内腔滑动连接有移动块3，所述移动块3上设置有移动把手4，移动把手4便于将移动快3在滑动槽5内腔移动，实现第一铣刀10和第二铣刀11的铣削碎渣的防护措施，所述移动块3一侧和防护罩12外壳均设置有固定铰接板1，所述防护罩12活动铰接在滑动块3上，所述移动块3与防护罩12上的固定铰接板1之间活动连接有电动液压推杆2，所述防护罩12内侧设置有收纳槽14，所述收纳槽14内腔设置有电磁铁15，所述电动液压推杆2、电磁铁15均与全自动铣床电源系统电性连接。

工作原理：在全自动铣床工作的过程中，先选择是使用第一铣刀10还是第二铣刀11，利用移动把手4将移动块3放置到第一铣刀10或者第二铣刀11位置并且对正，利用电动液压推杆2将防护罩12放下，与第一铣刀10或者第二铣刀11径向齐平，电磁铁15与全自动铣床电源系统电性连接，不仅能够防止铣削碎渣飞溅，收纳槽14能够存储铣削碎渣，还能利用电磁铁15吸附，无需打扫工作台，还能保护操作人员的身体和衣物。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种全自动铣床除渣防护罩，包括操作箱和防护罩，所述操作箱通过滚子轴承转动连接有主轴，所述操作箱顶端固定安装有顶座，所述顶座右侧底端固定安装有连接板，所述顶座一侧端面设置有滑动槽，所述滑动槽内腔滑动连接有移动块，所述移动块一侧和防护罩外壳均设置有固定铰接板，所述防护罩活动铰接在滑动块上，所述移动块与防护罩上的固定铰接板之间活动连接有电动液压推杆，所述防护罩内侧设置有收纳槽，所述收纳槽内腔设置有电磁铁，所述电动液压推杆、电磁铁均与全自动铣床电源系统电性连接。本发明为全自动铣床除渣防护罩，不仅能够防止铣削金属渣飞蹦，还能利用电磁铁吸附，保护操作人员的身体和衣物。

技术研发人员：刘志平
受保护的技术使用者：天津宝利通达刀具有限公司
技术研发日：2016.11.16
