用于转接件的轴孔加工的工装夹具的制作方法

本发明涉及纺织设备用的转接件的加工设备，具体涉及用于转接件的轴孔加工的工装夹具。

背景技术：

一种转接件，适用于纺织设备，其结构如图1所示，转接件10整体为台阶轴结构，转接件底部的台阶12设有与轴孔11连通的凹槽13。转接件的轴孔通常使用钻床进行加工，但现有的工装夹具只适用于单个转接件的加工，当上一个转接件的轴孔加工成型后，需停机，耗费大量的时间进行下一个转接件的装夹，导致加工效率低下。

技术实现要素：

针对上述问题，本发明提供了用于转接件的轴孔加工的工装夹具，其能解决现有的工装夹具只适用于单个转接件的加工，加工效率低下的技术问题。

其技术方案是这样的，其包括底座，所述底座通过固定件与工作平台固定连接，其特征在于：其还包括定位凸台、导轨、压装机构和推拉机构；

若干定位凸台固定于所述底座上部、并沿所述底座长度方向间隔设置；

两根导轨与所述底座平行设置、并位于所述底座宽度方向的两侧；相邻定位凸台间设有一压装机构，所述压装机构包括压板和螺栓，所述压板包括依次连接的压板主体和工件定位部，所述压板主体的两侧部用于压装转接件的台阶，所述工件定位部两侧部设有与转接件的台阶配合的圆弧面，所述螺栓依次贯穿所述压板主体和工件定位部后与所述底座螺纹连接；

所述推拉机构包括推杆、轴承、定位支座和销钉，所述推杆依次贯穿定位支座的穿孔、轴承的内圈后与底座固定连接，所述推杆与所述导轨平行设置、并间隔的设有定位孔，所述定位支座、轴承的外圈与所述工作平台固定连接，所述销钉与定位支座螺纹连接、并伸入所述定位孔内。

进一步的，所述压板还包括压板定位部，所述压板定位部设置于工件定位部下方、并与底座上方的压板定位槽插装配合。

进一步的，所述螺栓上套设有防松弹簧，所述防松弹簧两端分别抵靠螺栓的头部和压板。

进一步的，所述推杆上套设有推拉弹簧，所述推拉弹簧的两端分别抵靠所述固定支座和所述轴承。

进一步的，所述推杆的尾端铰接有把手。

进一步的，所述轴承设有两组。

进一步的，所述底座上设有固定支座，所述推杆的前端伸入所述固定支座，所述固定座上设有贯穿推杆的前端的固定销。

本发明的用于转接件的轴孔加工的工装夹具，每一个转接件通过底部的凹槽定位安装于定位于凸台上，相邻转接件的台阶部位通过压板主体压装、工件定位部进一步定位，即一个工装夹具适用于多个转接件的装夹，当上一转接件的穿孔加工成型后，只需解除底座的固定状态，沿导轨推动底座，使得下一转接件移动至加工工位，并通过销钉定位，然后固定底座，即可开始下一转接件的轴孔加工，其能大幅减少停机状态下的转接件装夹操作，从而提高加工效率。

附图说明

图1为转接件的结构示意图。

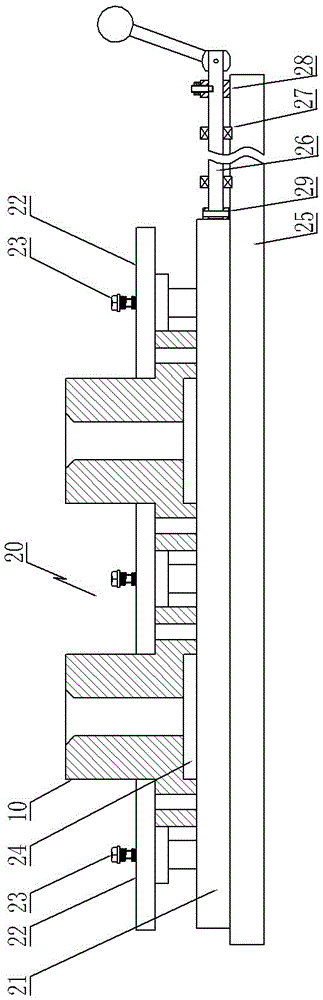

图2为本发明装夹转接件后的结构示意图。

图3为本发明的推拉机构的结构示意图。

图4为本发明的底座和导轨的连接结构示意图。

图5为本发明的压板的结构示意图。

附图标记：10-转接件；11-轴孔；12-台阶；13-凹槽；20-夹具；21-底座；211-凸肩；22-压板；221-压板主体；222-工件定位部；223-圆弧面；224-压板定位部；23-螺栓；24-定位凸台；25-导轨；251-导向槽；26-推杆；27-轴承；28-定位支座；29-固定支座。

具体实施方式

如图1~图5所示，用于转接件的轴孔加工的工装夹具20，其包括底座21，底座21通过螺栓与工作平台固定连接，其中工作平台未在图中示出，其还包括定位凸台24、导轨25和压装机构，凸台与转接件的凹槽13配合；

若干定位凸台24固定于底座21上部、并沿底座21长度方向间隔设置；

两根导轨25与底座21平行设置、并位于底座21宽度方向的两侧，所述导轨与所述底座相对的一侧设有沿导轨长度方向延伸的导向槽251，所述底座宽度方向的两侧对称的设有凸肩211，所述凸肩211与所述导向槽251滑动配合；

相邻定位凸台24间设有一压装机构，压装机构包括压板22和螺栓23，压板22包括依次连接的压板主体221、工件定位部222和压板定位部224，压板主体221的两侧部用于压装转接件10的台阶12，工件定位部222两侧部设有与转接件的台阶12配合的圆弧面223，压板定位部224与底座21上方的压板定位槽插装配合，螺栓23依次贯穿压板主体221和工件定位部222后与底座21螺纹连接。

推拉机构包括推杆26、轴承27、定位支座28和销钉，推杆26的前端依次贯穿定位支座28的穿孔、两组轴承27的内圈后伸入底座上的固定支座29，固定支座29上设有贯穿推杆的前端的固定销，推杆的尾端上铰接有把手，推杆与导轨平行设置、并间隔的设有定位孔，定位孔的间隔距离与定位凸台的间隔距离相等，定位支座、轴承的外圈与工作平台固定连接，销钉与定位支座螺纹连接、并伸入定位孔内。

推杆上套设有推拉弹簧，推拉弹簧的两端分别抵靠固定支座29和相邻的轴承27，推拉弹簧的设置能够减少定位孔和销钉配合的间隙，确保定位精度。

螺栓23上套设有防松弹簧，防松弹簧两端分别抵靠螺栓23的头部和压板22，防松弹簧的设置能够有效防止螺栓因振动产生松动，确保夹具安全可靠。
