一种卷簧机的新型顶弯结构的制作方法

本实用新型涉及卷簧机技术领域，更具体的说涉及一种卷簧机的新型顶弯结构。

背景技术：
：

弹簧卷径是通过顶弯机构的工作实现，钢材送至卷径位置，由顶弯机构的顶弯刀头顶住导向，使得钢材弯曲。传统卷簧机上的顶弯刀头与顶弯刀座是一体式的，当顶弯刀头磨损时，需要将顶弯刀头与顶弯刀座整体进行更换，设备的维修和维护成本较高，还造成材料浪费。另外，传统卷簧机上的顶弯刀头无法实现角度变化，使得卷簧时必须调整整个变径机构才能实现角度改变，调节复杂，操作麻烦。

技术实现要素：
：

本实用新型的目的是克服现有技术的不足，提供一种结构简单，能够实现顶弯刀头灵活调节角度的卷簧机的新型顶弯结构。

本实用新型解决所述技术问题的方案是：一种卷簧机的新型顶弯结构，包括固定在卷簧机机架上的固定座、顶弯刀座、连接板和顶弯刀头，所述固定座为圆筒形且内壁设有内螺纹，所述顶弯刀座外壁设有外螺纹且与内螺纹相联接，所述连接板为U形且底板上设有弧形槽一，所述顶弯刀头通过穿过弧形槽一的螺钉和弹性垫圈固定，所述连接板的两侧板上均设有弧形槽二，所述连接板通过穿过弧形槽二的螺栓和螺母与顶弯刀座相联接。

本实用新型的突出效果是：将顶弯刀头和顶弯刀座做成分体式，当顶弯刀头因疲劳磨损时，可以单独对顶弯刀头进行更换，大大将低了设备的维修和维护的成本，顶弯刀座与固定座之间采用螺纹联接，可以通过旋拧顶弯刀座来调节顶弯刀头上下的位置，顶弯刀头通过穿过弧形槽一的螺钉和弹性垫圈固定，可以通过弧形槽一来调节顶弯刀头左右位置的角度，连接板的两侧板上均设有弧形槽二，连接板通过穿过弧形槽二的螺栓和螺母与顶弯刀座相联接，可以通过弧形槽二来调节顶弯刀头前后位置的角度，操作灵活方便，实现从多个角度进行控制卷簧，克服了传统卷簧机顶弯刀头角度固定不变的弊端，使得弹簧的卷簧工作更加精确，值得推广。

附图说明：

图1是本实用新型的结构示意图。

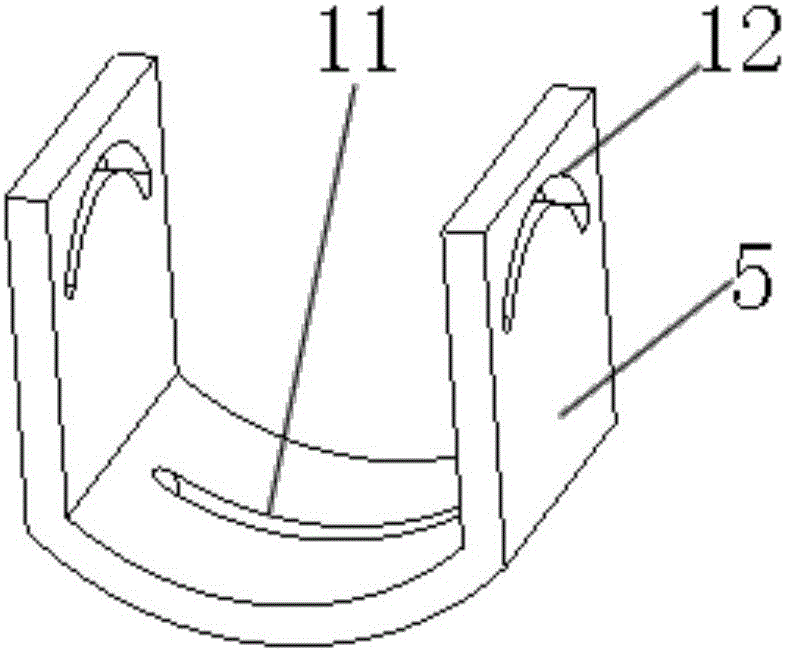

图2是本实用新型中连接板的立体结构示意图。

具体实施方式：

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

如图1、图2所示，本实用新型提供一种技术方案：一种卷簧机的新型顶弯结构，包括固定在卷簧机机架上的固定座1、顶弯刀座2、连接板5和顶弯刀头8，所述固定座1为圆筒形且内壁设有内螺纹3，所述顶弯刀座2外壁设有外螺纹4且与内螺纹3相联接，所述连接板5为U形且底板上设有弧形槽一11，所述顶弯刀头8通过穿过弧形槽一11的螺钉9和弹性垫圈10固定，所述连接板5的两侧板上均设有弧形槽二12，所述连接板5通过穿过弧形槽二12的螺栓6和螺母7与顶弯刀座2相联接。

本实用新型在使用的时候，将顶弯刀头8和顶弯刀座2做成分体式，当顶弯刀头8因疲劳磨损时，可以单独对顶弯刀头8进行更换，大大将低了设备的维修和维护的成本，顶弯刀座2与固定座1之间采用螺纹联接，可以通过旋拧顶弯刀座2来调节顶弯刀头8上下的位置，顶弯刀头8通过穿过弧形槽一11的螺钉9和弹性垫圈10固定，可以通过弧形槽一11来调节顶弯刀头8左右位置的角度，连接板5的两侧板上均设有弧形槽二12，连接板5通过穿过弧形槽二12的螺栓6和螺母7与顶弯刀座2相联接，可以通过弧形槽二12来调节顶弯刀头8前后位置的角度，操作灵活方便，实现从多个角度进行控制卷簧，克服了传统卷簧机顶弯刀头角度固定不变的弊端，使得弹簧的卷簧工作更加精确，值得推广。

最后，以上实施方式仅用于说明本实用新型，而并非对本实用新型的限制，有关技术领域的普通技术人员，在不脱离本实用新型的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本实用新型的范畴，本实用新型的专利保护范围应由权利要求限定。
