可调整工作间隙的钢筋弯箍机的制作方法

本实用新型涉及钢筋弯箍机技术领域，特别是一种可调整工作间隙的钢筋弯箍机。

背景技术：

钢筋弯箍机用于钢筋的箍筋，折弯。把钢筋放到钢筋弯箍机的工作盘上，工作盘的中心是定位轴，轮盘的外围布置有折弯件，钢筋位于两者之间的间隙内，工作盘带动折弯件对钢筋进行特定角度的折弯，折弯的角度与工作盘转动的角度有关，轮盘转动特定角度后会自动回位从而进行下一次弯箍作业。

现有技术中，弯箍机的折弯件与定位轴之间的工作间隙无法进行精准的调节，势必会影响到钢筋弯箍角度的准确度与弯箍的效果。

技术实现要素：

针对上述缺陷，本实用新型主要解决的技术问题是提供一种箍筋角度准确、箍筋效果好的可调整工作间隙的钢筋弯箍机。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种可调整工作间隙的钢筋弯箍机，包括钢筋弯箍机的工作台，所述的工作台上布置有驱动装置带动的工作盘，所述的工作盘中心是定位轴，工作盘的外围布置有折弯件，其特征是：所述的折弯件上安装有活动调节块，所述的活动调节块通过调节螺栓固定在折弯件上，所述的活动调节块正对这工作盘的中心位置，所述的活动调节块与定位轴之间形成放置钢筋的工作间隙,所述的工作间隙的一侧分布有抵挡件。

方案技术中，所述的抵挡件上铰接有抵挡轮，所述的抵挡轮凸出抵挡件，所述的抵挡件通过可调节位移装置固定在工作台的固定座上。

通过调节活动调节块的的位移，从而使工作盘的工作间隙适合放置不同直径大小的钢筋。

本实用新型的有益效果是：这样结构的可调整工作间隙的钢筋弯箍机具有箍筋角度精确、弯箍效果好的优点。

附图说明

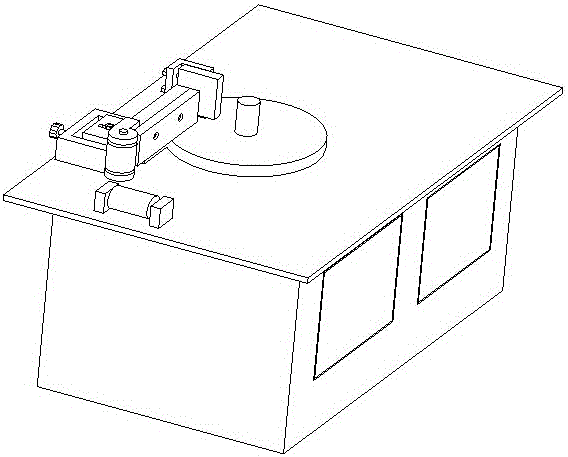

图1是本实用新型实施例的结构示意图。

图2是本实用新型实施例的结构示意图。

图3是本实用新型实施例的结构示意图。

图4是本实用新型实施例的结构示意图。

附图中各部件的标记如下：1、工作台 2、工作盘 3、定位轴 4、折弯件 5、活动调节块 6、抵挡件 7、抵挡轮 8、可调节位移装置固 9、固定座。

具体实施方式

下面结合附图对实施例进一步的说明。

如图1、图2、图3、图4所示，可调整工作间隙的钢筋弯箍机，包括钢筋弯箍机的工作台1，所述的工作台1上布置有驱动装置带动的工作盘2，所述的驱动装置由行程开关控制运动，从而控制工作盘2的转动角度，所述的工作盘2中心是定位轴3，工作盘2的外围布置有折弯件4，所述的折弯件4上安装有活动调节块5，所述的活动调节块5通过调节螺栓固定在折弯件4上，所述的活动调节块5正对这工作盘2的中心位置，所述的活动调节块5与定位轴3之间形成放置钢筋的工作间隙,所述的工作间隙的一侧分布有抵挡件6。

实施例中，所述的折弯件4为L型，调节螺栓位于L型的底部，调节活动调节块5的位置，能使钢筋限位在工作间隙内，提高了弯箍角度的精度。

实施例中，所述的抵挡件6上铰接有抵挡轮7，所述的抵挡轮7凸出抵挡件6，所述的抵挡件6通过可调节位移装置8固定在工作台1的固定座9上，通过调整抵挡件6的位置与折弯件4上的活动调节块5的位置使钢筋弯箍机处于最佳的工作状态。

这样结构的可调整工作间隙的钢筋弯箍机具有箍筋角度精确、弯箍效果好的优点。
