烟感探头带电拆装机的制作方法

本实用新型涉及一种烟感探头带电拆装机。

背景技术：

目前，发电厂与变电站很多带电场所内安装的烟感探头出现故障后若须更换，一般采用人工徒手拆装，因此必须停电以保证施工人员安全，所以，此类带电场所的烟感探头无法及时更换，且更换时必须停电给业主单位带来经济损失。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，可以拆卸并更换的烟感探头的烟感探头带电拆装机。

本实用新型解决上述问题所采用的技术方案是：

一种烟感探头带电拆装机，其特征在于：包括机壳、用于夹持住烟感探头底座的探头夹持装置以及用于拆卸烟感探头的探头拆卸装置，探头夹持装置包括用于箍紧烟感探头底座的松紧夹以及用于驱动松紧夹箍紧烟感探头底座的夹持驱动机构，夹持驱动机构连接控制电路，所述探头拆卸装置包括用于插入烟感探头的通风孔的拆装爪以及驱动拆装爪转动的拆装电机，拆装爪位于松紧夹的下方，夹持驱动机构和拆装电机连接控制电路。拆卸烟感探头时，通过探头夹持装置箍紧烟感探头底座后，通过探头拆卸装置的拆装爪转动，使得烟感探头从烟感探头底座上旋下；安装烟感探头时，通过探头夹持装置箍紧烟感探头底座后，通过探头拆卸装置的拆装爪反向转动，使得烟感探头旋入烟感探头底座。

作为优选，松紧夹包括固定夹持臂和活动夹持臂，夹持驱动机构包括松紧电机、丝杆以及丝杆螺母，所述松紧电机的输出轴连接丝杆，松紧电机和固定夹持臂固定在主筒上，丝杆螺母和丝杆配合，活动夹持臂连接丝杆螺母，以使得松紧电机转动，驱动丝杆转动，使得丝杆螺母，使得活动夹持臂相对固定夹持臂转动，从而使得固定夹持臂、活动夹持臂可以箍紧烟感探头底座。

作为优选，控制电路包括电机驱动模块、单片机、无线控制模块，单片机连接电机驱动模块和无线控制模块，无线控制模块连接遥控器。

作为优选，机壳的下端固定有连接片，连接片安装在绝缘操作杆的一端。

作为优选，机壳的侧壁固定有电流表，电流表相对拆装电机的轴线倾斜设置。

作为优选，连接片的下端开设有铰接孔和若干个固定孔，绝缘操作杆的一端铰接在铰接孔上，绝缘操作杆上设置有用于插入其中一个固定孔的固定件，固定件采用插销或螺栓。

作为优选，机壳的上开设有供烟感探头从上至下插入的容纳空间，松紧夹位于机壳的上端，所述拆装爪位于容纳空间内。

作为优选，机壳呈圆筒状。

作为优选，机壳上转动安装有定位环，定位环上设置有用于标记烟感探头拆卸角度的标记。

作为优选，控制电路还包括充电电池、充电电路以及充电接口，充电电池、充电电路以及充电接口依次连接。

本实用新型与现有技术相比，具有以下优点和效果：本实用新型可以拆卸并更换的烟感探头，替代人工徒手操作，提高了安全性，可以保证施工人员安全，并且可以在不断电的情况下进行工作，从而避免停电给业主单位带来经济损失。

附图说明

图1是本实用新型实施例烟感探头带电拆装机的结构示意图。

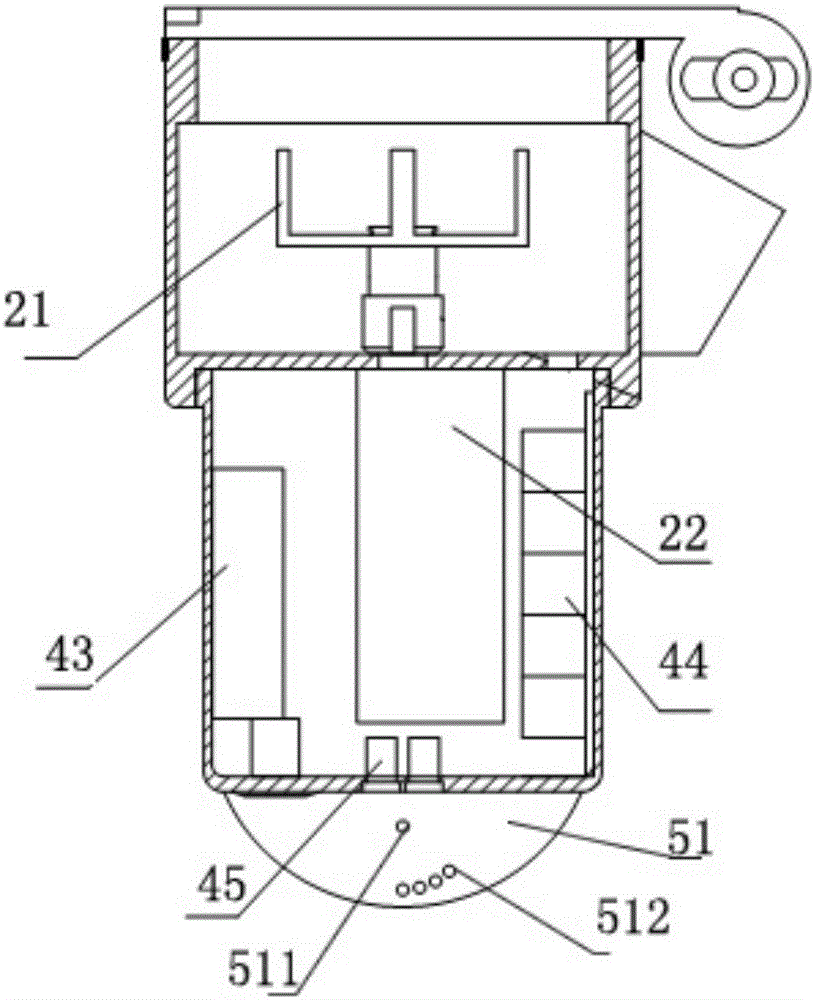

图2是本实用新型实施例烟感探头带电拆装机剖视的结构示意图。

图3是本实用新型实施例上遥控器的结构示意图。

图4是本实用新型实施例探头夹持装置的结构示意图。

图5是本实用新型实施例绝缘操作杆的安装结构示意图。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

参见图1-图5，本实施例烟感探头带电拆装机，包括机壳1、用于夹持住烟感探头底座的探头夹持装置以及用于拆卸烟感探头的探头拆卸装置，探头夹持装置包括用于箍紧烟感探头底座的松紧夹以及用于驱动松紧夹箍紧烟感探头底座的夹持驱动机构，夹持驱动机构连接控制电路，所述探头拆卸装置包括用于插入烟感探头的通风孔的拆装爪21以及驱动拆装爪21转动的拆装电机22，拆装爪21位于松紧夹的下方，夹持驱动机构和拆装电机22连接控制电路。拆卸烟感探头时，通过探头夹持装置箍紧烟感探头底座后，通过探头拆卸装置的拆装爪21转动，使得烟感探头从烟感探头底座上旋下；安装烟感探头时，通过探头夹持装置箍紧烟感探头底座后，通过探头拆卸装置的拆装爪21反向转动，使得烟感探头旋入烟感探头底座。

本实施例中，松紧夹包括固定夹持臂31和活动夹持臂32，夹持驱动机构包括松紧电机33、丝杆34以及丝杆螺母35，所述松紧电机33的输出轴连接丝杆34，松紧电机33和固定夹持臂31固定在主筒上，丝杆螺母35和丝杆34配合，活动夹持臂32连接丝杆螺母35，以使得松紧电机33转动，驱动丝杆34转动，使得丝杆螺母35，使得活动夹持臂32相对固定夹持臂31转动，从而使得固定夹持臂31、活动夹持臂32可以箍紧烟感探头底座。

本实施例中，控制电路包括电机驱动模块、单片机、无线控制模块，单片机连接电机驱动模块和无线控制模块，无线控制模块42连接遥控器41。

本实施例中，机壳1的下端固定有连接片51，连接片51安装在绝缘操作杆52的一端。

本实施例中，机壳1的侧壁固定有电流表6，电流表6相对拆装电机22的轴线倾斜设置。

本实施例中，连接片51的下端开设有铰接孔511和若干个固定孔512，绝缘操作杆52的一端铰接在铰接孔511上，绝缘操作杆52上设置有用于插入其中一个固定孔512的固定件，固定件采用插销或螺栓。

本实施例中，机壳1的上开设有供烟感探头从上至下插入的容纳空间11，松紧夹位于机壳1的上端，所述拆装爪21位于容纳空间11内。

本实施例中，机壳1呈圆筒状。

本实施例中，机壳1上转动安装有定位环71，定位环71上设置有用于标记72烟感探头拆卸角度的标记72。

本实施例中，控制电路还包括充电电池43、充电电路44以及充电接口45，充电电池、充电电路以及充电接口依次连接。

本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
