一种体育用品填充物压模机构的制作方法

本实用新型涉及一种压模机构，具体地说是一种体育用品填充物压模机构。

背景技术：

在体育用品的生产中，往往需要对材料进行切割，目前，多采用人工加机械组合的方式，先是人工将刀头搬运到需要切割的材料上，再进行机械冲模，然后抬起刀头取出切割好的材料，此时完成一次切割，在对冲头进行移动时，无法准确的定位，同时，移动到指定地点后，需要将冲头固定住以防发生偏移，现有的压模机构中没有解决的办法。

技术实现要素：

为了弥补以上不足，本实用新型提供了一种可对冲头进行定位且固定在指定位置的体育用品填充物压模机构，以解决上述背景技术中的问题。

本实用新型的技术方案是：

一种体育用品填充物压模机构，包括机架、设置在机架上端的下压机构和位于下压机构下方的放料台，所述下压机构的下端设置滑轨，另有冲头可滑动的安装在滑轨上，所述滑轨的下方设有与滑轨平行的定位轴，所述定位轴的两端安装到下压机构上，所述冲头的两侧设置气动定位装置，所述气动定位装置卡装在定位轴的外侧。

作为优选的技术方案，所述气动定位装置包括外壳和安装在外壳内的夹紧气囊，所述夹紧气囊包裹在穿入外壳内的定位轴外侧，所述冲头上还设置气泵，所述气泵通过充气管与夹紧气囊相连通。

作为优选的技术方案，所述冲头上还设置对齐装置，所述冲头的边侧处设置凸出的卡装条，卡装条中部设置断口，所述对齐装置的壳体上设有环状凸缘，所述凸缘的高度与卡装条的中部断口高度相匹配设置，所述凸缘具有一个与卡装条相匹配的安装槽口。

作为优选的技术方案，所述对齐装置包括壳体和安装在壳体下端的红外线射灯，所述壳体的下端设置球窝，所述射灯的上端为球头状，所述射灯的上端安装到壳体下端的球窝内。

由于采用了上述技术方案，本实用新型所述的一种体育用品填充物压模机构通过设置定位机构，在冲头移动到指定位置后，通过定位装置将冲头固定，避免压模位置发生偏差，提高加工精度，同时，为使冲头移动到物料的指定位置，设置对齐装置，通过红外线使冲头到达物料的指定位置，进一步提高加工的准确率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例的结构示意图；

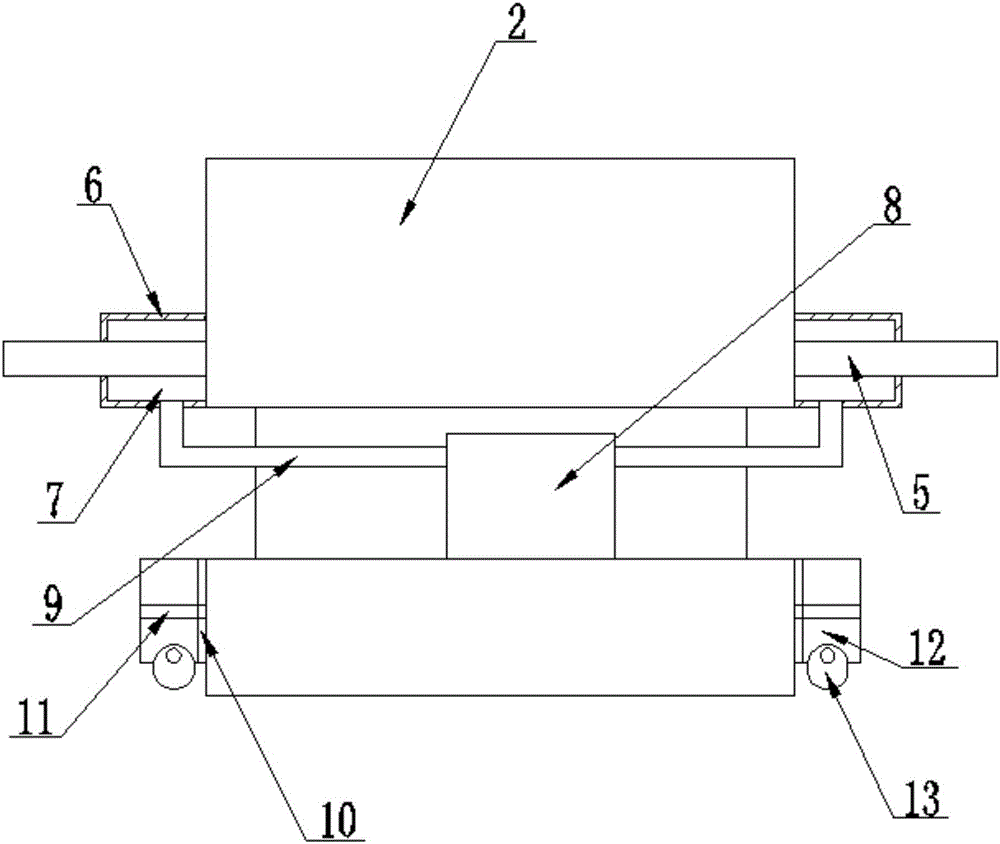

图2是本实用新型冲头部分的结构示意图。

具体实施方式

实施例一：如图1所示，本实用新型所述的一种体育用品填充物压模机构，包括机架1、设置在机架1上端的下压机构和位于下压机构下方的放料台3，所述放料台3上方的机架1为拱门状，拱门状机架1的内侧安装下压机构，所述下压机构可通过液压或其他方式启动，此为现有技术，在此不再赘述，所述下压机构的下端设置滑轨4，所述滑轨4水平设置，滑轨4垂直于物料的行走方向设置，所述物料放置在放料台3上，通过下压机构下移，从而完成冲头2冲压物料，另有冲头2可滑动的安装在滑轨4上，冲头2可在滑轨4上往复运动，使冲头2到达指定压模位置。

所述滑轨4的下方设有与滑轨4平行的定位轴5，所述定位轴5为水平设置的转轴，所述定位轴5的两端安装到下压机构的机壳上，定位轴5可随同下压机构一起上升或下落，所述冲头2的两侧设置气动定位装置，所述气动定位装置卡装在定位轴5的外侧，通过气动定位装置在定位轴5上定位，实现冲头2位置固定。

所述气动定位装置包括外壳6和安装在外壳6内的夹紧气囊7，所述夹紧气囊7为圆管状，所述夹紧气囊7包裹在穿入外壳6内的定位轴5外侧，所述冲头2上还设置气泵8，所述气泵8通过充气管9与夹紧气囊7相连通，通过气泵8向气囊7充气，气囊7充气后胀大，夹紧在定位轴5外侧，从而使冲头2的位置固定，避免下压时发生偏移。

所述冲头2上还设置对齐装置，所述冲头2的边侧处设置凸出的卡装条10，卡装条10中部设置断口，所述对齐装置的壳体12上设有环状凸缘11，所述凸缘11的高度与卡装条10的中部断口高度相匹配设置，所述凸缘11具有一个与卡装条10相匹配的安装槽口，通过槽口使凸缘11从卡装条10的下方沿卡装条10上移，移动到卡装条10中部的断口处时，转动对齐装置，使凸缘11卡在卡装条10的中部断口处，将对齐装置固定在冲头2的边侧处，使冲头对齐物料的压模位置。

所述对齐装置包括壳体12和安装在壳体12下端的红外线射灯13，所述壳体12的下端设置球窝，所述射灯13的上端为球头状，所述射灯13的上端安装到壳体12下端的球窝内，所述射灯13的上端可通过球头部在壳体12的球窝内转动，从而改变射灯13的照射角度，使冲头2根据射灯13照射处与物料对齐。

以上显示和描述了本实用新型的基本原理、主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
