一种直线互移激光头的制作方法

本实用新型涉及一种直线互移激光头。

背景技术：

双头互移式激光切割机解决了双头激光机间距不能更改或手动更改的弊端,只需在软件里自由设置即可自动控制间距,独特的互动式设计,可实现单,双激光头之间的自由互换,该设备能与多款设计软件兼容,可完全实现脱机工作。满幅面的排版中，两个光头会智能寻找并定位到属于自己的加工区域的起点后开始加工。加工过程中二头互移功能不同于普通二头切割机，普通激光头相对固定，无法任意设置，而互动式双头激光切割机是根据实际图形的需要可自由选择双头同时切割或者单头大幅面加工方式，使生产中可按需求实行加工幅面的选择和加工数量的选择，可大大节约成本。

目前现有的直线互移激光头结构稳定性不高，运行不稳定可靠。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构稳定性高，运行稳定可靠的直线互移激光头。

为解决上述问题，本实用新型采用如下技术方案：

一种直线互移激光头，包括直线方通、直线导轨、激光头组和电机，所述直线导轨安装在直线方通上，所述直线导轨上设置有激光头连接板和电机连接板，所述激光头组安装在激光头连接板上，所述电机安装在电机连接板上，所述激光头连接板上设置有第一支撑板，所述电机连接板底部设置有第二支撑板，所述第二支撑板上安装有光轮和光轮轴。

所述光轮与光轮轴转动连接。

所述光轮轴与电机连接板固定连接。

所述直线导轨与直线方通固定连接。

所述激光头组设有两个。

本实用新型的有益效果为：设置的激光头组安装在激光头连接板上，电机安装在电机连接板上，保持结构稳定性高；设置的第一支撑板和第二支撑板保持运行稳定可靠。

附图说明

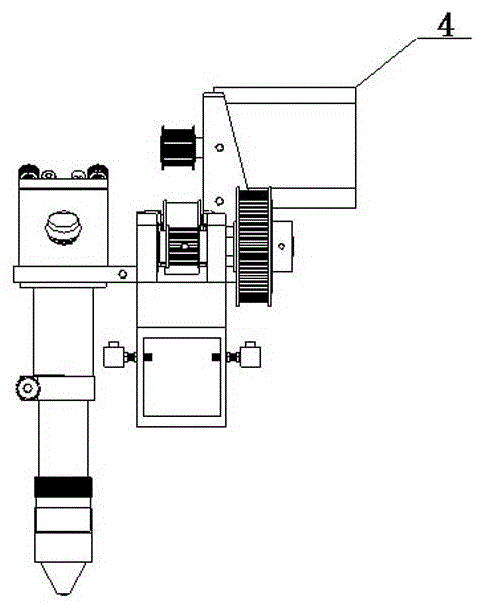

图1为本实用新型一种直线互移激光头的主视结构图。

图2为本实用新型一种直线互移激光头的俯视结构图。

图3为本实用新型一种直线互移激光头的右视结构图。

图4为本实用新型一种直线互移激光头的立体结构图。

具体实施方式

如图1-图4所示，一种直线互移激光头，包括直线方通1、直线导轨2、激光头组3和电机4，所述直线导轨2安装在直线方通1上，所述直线导轨2上设置有激光头连接板5和电机连接板6，所述激光头组3安装在激光头连接板5上，所述电机4安装在电机连接板6上，所述激光头连接板5上设置有第一支撑板7，所述电机连接板6底部设置有第二支撑板8，所述第二支撑板8上安装有光轮9和光轮轴10。

所述光轮9与光轮轴10转动连接。

所述光轮轴10与电机连接板6固定连接。

所述直线导轨2与直线方通1固定连接。

所述激光头组3设有两个。

本实用新型的有益效果为：设置的激光头组安装在激光头连接板上，电机安装在电机连接板上，保持结构稳定性高；设置的第一支撑板和第二支撑板保持运行稳定可靠。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
