一种激光圈割绒布的生产设备的制作方法

本实用新型是一种激光圈割绒布的生产设备，属于领域圈割绒布的生产设备。

背景技术：

激光切割裁床，专门针对制衣行业、毛绒布料裁剪制作，可对多种服装面料进行任意图形的准确裁剪，可配备送料装置，实现卷料的连续自动化切割。配有密封上抽烟、使衣片的标记和裁剪工艺一次完成，并将裁剪时产生的烟气通过负压排出。负压吸附和履带转送工作台，使收送料方便快捷，裁剪面料包括各色毛绒布料、无纺布、棉麻、化纤等多种材料。可配合服装摄影抄版机，快速制作样衣。

现有申请技术号：201520894689.7一种布料切割机，本实用新型涉及机械设备技术领域，尤其涉及一种滑动式布料切割机；本实用新型的滑动式布料切割机，包括基座，还包括设置于所述基座的上端的一侧的主机架、第一电机、第二电机、切割部件和载物架；所述切割部件包括驱动轴、滑动箱、内调节件、内旋转头、刀杆、刀座、切刀、内导向杆、定位环和调节弹簧；沿着所述内旋转头的径向于其内穿设有第一旋接孔；于所述刀座的上部凹设有第一安装槽；于所述刀座的下部凹设有卡接刀槽；于所述内调节件的端部凹设有切割槽；于所述定位环的侧壁内凹设有第一挤压槽；本实用新型的滑动式布料切割机操作方便，调节方便，切割效率高，切割质量好。该种布料切割机缺乏高强度玻璃，易破损，易刮易磨，没有格栅式工作台面，不能够有效地对绒布进行丈量与修剪，没有多排排风口，对于工作台面的灰尘与碎屑不能够有效地清除，不能保证台面的整洁，机身不采用不锈钢材料，易生锈，功能单一，实用性不高。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种激光圈割绒布的生产设备，以解决高强度玻璃，易破损，易刮易磨，没有格栅式工作台面，不能够有效地对绒布进行丈量与修剪，没有多排排风口，对于工作台面的灰尘与碎屑不能够有效地清除，不能保证台面的整洁，机身不采用不锈钢材料，易生锈，功能单一，实用性不高等问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种激光圈割绒布的生产设备，包括机身、上翻盖、支杆、激光杆上盖、机床上罩、开关区、前翻门、聚焦镜、控制面板、X轴导轨、Y向主传动轴、出风口、入风口、风机电机、叶轮、振动电机、激光器支撑座，所述的上翻盖与支杆连接，所述的支杆通过机身与上翻盖连接，所述的激光杆上盖与支杆连接，所述的机床上罩与激光杆上盖连接，所述的开关区通过激光杆上盖与机床上罩连接，所述的前翻门与开关区连接，所述的聚焦镜与格栅式工作台面、所述的控制面板与聚焦镜连接，所述的X轴导轨通过控制面板与聚焦镜连接，所述的Y向主传动轴与X轴导轨连接，所述的出风口与入风口连接，所述的入风口与机身连接，所述的风机电机通过入风口与机身连接，所述的叶轮与风机电机连接，所述的振动电机与出风口连接，所述的激光器支撑座与激光杆上盖连接。

进一步地，所述的机身设有高强度玻璃，不易破损，耐刮耐磨；

进一步地，所述的机身设有格栅式工作台面，能够有效地对绒布进行丈量与修剪；

进一步地，所述的机身所述的机身设有多排排风口，对于工作台面的灰尘与碎屑能够有效地清除，保证台面的整洁；

进一步地，所述的机身采用不锈钢材料，不易生锈，坚实耐用；

本实用新型的有益效果设有高强度玻璃，不易破损，耐刮耐磨，设有 格栅式工作台面，能够有效地对绒布进行丈量与修剪，设有多排排风口，对于工作台面的灰尘与碎屑能够有效地清除，保证台面的整洁，机身采用不锈钢材料，不易生锈，坚实耐用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种激光圈割绒布的生产设备的结构示意图；

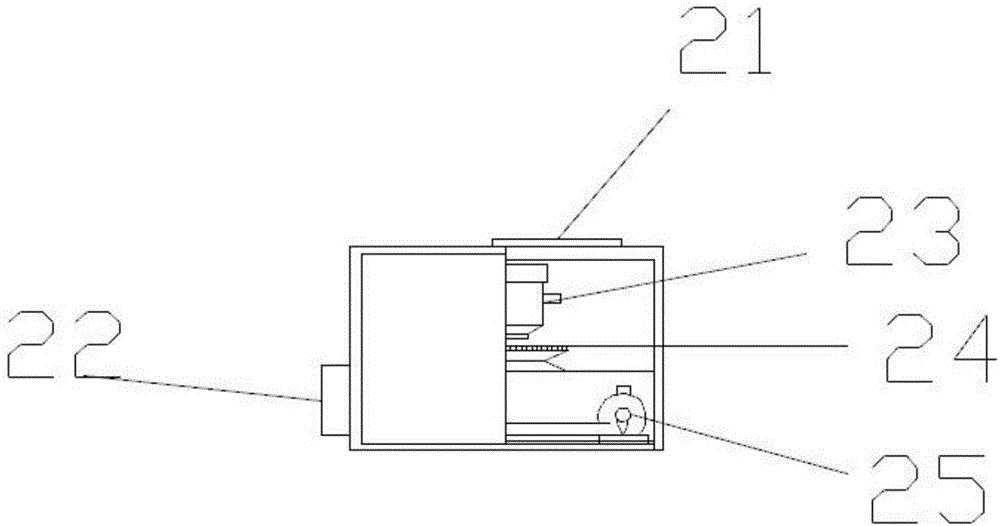

图2为本实用新型除尘装置的结构示意图；

图中：1-机身、11-上翻盖、12-支杆、13-激光杆上盖、14-机床上罩、15-开关区、16-前翻门、17-聚焦镜、18-控制面板、19-X轴导轨、20-Y向主传动轴、21-出风口、22-入风口、23-风机电机、24-叶轮、25-振动电机、31-激光器支撑座、100-高强度玻璃、101-格栅式工作台面、103-多排排风口。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1与图2，本实用新型提供一种激光圈割绒布的生产设备技术方案：一种激光圈割绒布的生产设备，包括机身1、上翻盖11、支杆12、激光杆上盖13、机床上罩14、开关区15、前翻门16、聚焦镜17、控制面板18、X轴导轨19、Y向主传动轴20、出风口21、入风口22、风机电机23、叶轮24、振动电机25、激光器支撑座31，所述的上翻盖11与支杆12连接，所述的支杆12通过机身1与上翻盖11连接，所述的激光杆上盖13与支杆12连接，所述的机床上罩14与激光杆上盖13连接，所述的开关区15通过激光杆上盖13与机床上罩14连接，所述的前翻门16与开关区15连接，所述的聚焦镜17与格栅式工作台面101、所述的控制面板18与聚焦镜17连接，所述的X轴导轨19通过控制面板18与聚焦镜17连接，所述 的Y向主传动轴20与X轴导轨19连接，所述的出风口21与入风口22连接，所述的入风口22与机身1连接，所述的风机电机23通过入风口22与机身1连接，所述的叶轮24与风机电机23连接，所述的振动电机25与出风口21连接，所述的激光器支撑座31与激光杆上盖13连接。

本实用新型的有益效果设有高强度玻璃100，不易破损，耐刮耐磨，设有格栅式工作台面101，能够有效地对绒布进行丈量与修剪，设有多排排风口103，对于工作台面的灰尘与碎屑能够有效地清除，保证台面的整洁，机身采用不锈钢材料，不易生锈，坚实耐用。

在进行使用时，首先打开开关区15，打开上翻盖11，打开多排排风口103对台面进行清洁，将布料放在格栅式工作台面101上将聚焦镜17对准布料进行切割即可。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
