一种用于计算机主机箱结构的稳定钻孔装置的制作方法

本发明涉及计算机相关技术领域，具体为一种用于计算机主机箱结构的稳定钻孔装置。

背景技术：

计算机俗称电脑，是一种用于高速计算的电子计算机器，可以进行数值计算，又可以进行逻辑计算，还具有存储记忆功能，是能够按照程序运行，自动、高速处理海量数据的现代化智能电子设备，由硬件系统和软件系统所组成，没有安装任何软件的计算机称为裸机，可分为超级计算机、工业控制计算机、网络计算机、个人计算机、嵌入式计算机五类，较先进的计算机有生物计算机、光子计算机、量子计算机等。

计算机主机箱在进行生产过程中都需要对主机箱进行钻孔，现有的钻孔装置，无法将主机箱稳定，容易造成钻孔失败，并且现有的固定装置无法适应多种大小的主机箱。

技术实现要素：

针对现有技术的不足，本发明提供了一种用于计算机主机箱结构的稳定钻孔装置，解决了现有的钻孔装置，无法将主机箱稳定，容易造成钻孔失败，并且现有的固定装置无法适应多种大小主机箱的问题。

为实现以上目的，本发明通过以下技术方案予以实现：

一种用于计算机主机箱结构的稳定钻孔装置，包括外框，所述外框内壁的两侧之间固定连接有横板，所述外框内壁底部的两侧之间转动连接有丝杆，所述丝杆表面的两侧均螺纹连接有移动块，所述移动块的顶部固定连接有竖杆，所述竖杆的顶端贯穿横板且延伸至横板的顶部，所述竖杆位于横板顶部的一端固定连接有固定装置，所述外框的顶部固定连接有顶框，所述顶框内壁的底部固定连接有第一电机，所述第一电机输出轴的一端固定连接有第一皮带轮，所述第一皮带轮的表面通过皮带传动连接有第二皮带轮，所述第二皮带轮的背面固定连接有齿轮，所述齿轮的轴心处通过齿轮座与顶框内壁的底部固定连接，所述齿轮的一侧啮合有齿杆，所述齿杆的底端依次贯穿顶框和外框且延伸至外框的内部，所述齿杆位于外框内部的一端固定连接有电箱，所述电箱内壁的顶部固定连接有第二电机，所述第二电机输出轴的一端贯穿电箱且延伸至外电箱的外部，所述第二电机的输出轴位于电箱外部的一端固定连接有钻头。

优选的，所述固定装置包括固定板，所述固定板左侧的顶部和底部均固定连接有固定框，所述固定框的表面滑动连接有滑块，所述滑块的一侧与固定框内壁的一侧之间固定连接有弹簧，所述滑块的一侧通过连杆转动连接有底座，所述底座的右侧与固定框的左侧之间固定连接有伸缩杆，所述底座的左侧固定连接有竖板，所述竖板的底部与竖杆的顶端固定连接。

优选的，所述丝杆的一端贯穿外框且延伸至外框的外部，所述丝杆位于外框外部的一端固定连接有转柄。

优选的，所述丝杆表面的中部固定连接有限位块。

优选的，所述外框的表面通过合页铰接有箱门。

有益效果

本发明提供了一种用于计算机主机箱结构的稳定钻孔装置。具备以下益效果：

(1)、该计算机主机箱稳定钻孔装置，通过外框内壁底部的两侧之间转动连接丝杆，丝杆表面的两侧均螺纹连接移动块，移动块的顶部固定连接竖杆，竖杆的顶端贯穿横板且延伸至横板的顶部，顶框内壁的底部固定连接第一电机，第一电机输出轴的一端固定连接第一皮带轮，第一皮带轮的表面通过皮带传动连接第二皮带轮，第二皮带轮的背面固定连接齿轮，齿轮的轴心处通过齿轮座与顶框内壁的底部固定连接，齿轮的一侧啮合齿杆，齿杆的底端依次贯穿顶框和外框且延伸至外框的内部，齿杆位于外框内部的一端固定连接电箱，电箱内壁的顶部固定连接第二电机，第二电机输出轴的一端贯穿电箱且延伸至外电箱的外部，第二电机的输出轴位于电箱外部的一端固定连接钻头，达到了适应不同大小机箱的目的，可以调节竖杆的位置，便于对不同大小的机箱进行固定，便于钻孔的进行。

(2)、该计算机主机箱稳定钻孔装置，通过固定板左侧的顶部和底部均固定连接固定框，固定框的表面滑动连接滑块，滑块的一侧与固定框内壁的一侧之间固定连接弹簧，滑块的一侧通过连杆转动连接底座，底座的右侧与固定框的左侧之间固定连接伸缩杆，底座的左侧固定连接竖板，竖板的底部与竖杆的顶端固定连接，达到了稳定钻孔的目的，保证了钻孔的质量，增加了钻孔的效率，减少了时间的浪费。

附图说明

图1为本发明结构示意图；

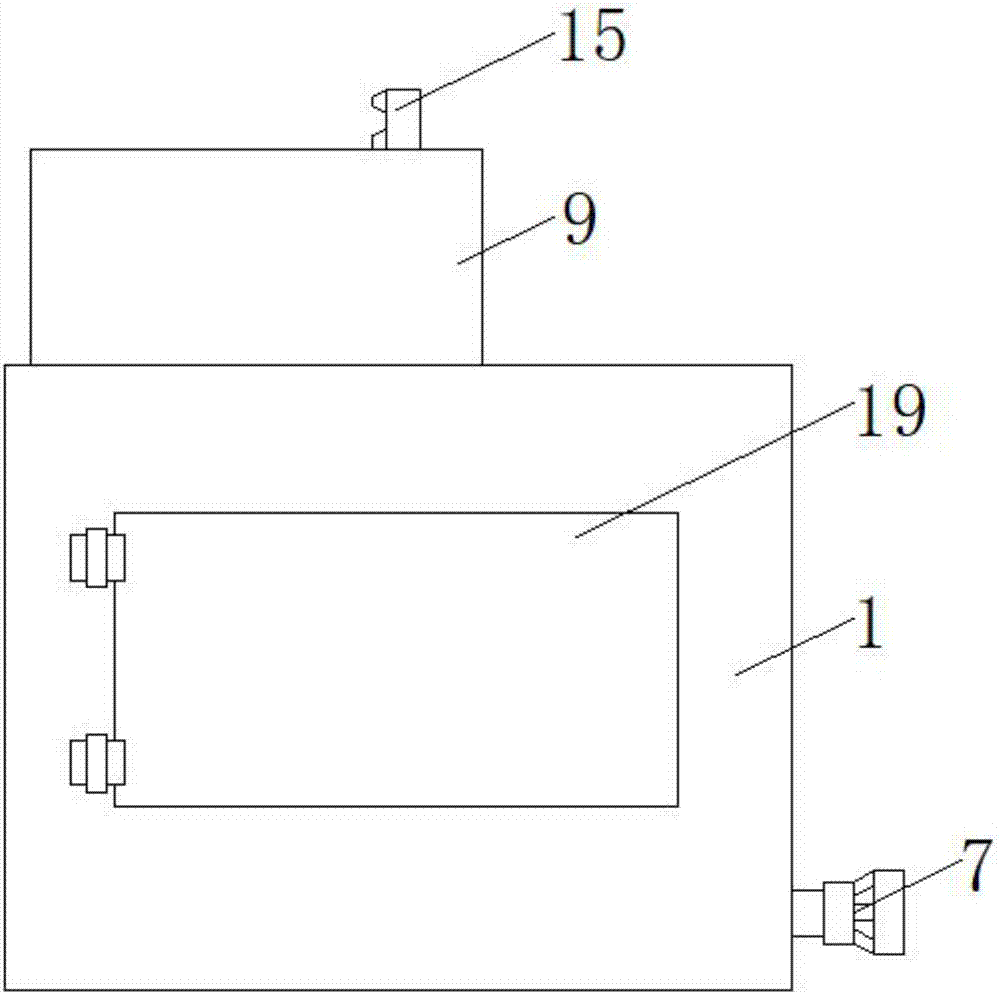

图2为本发明箱门的结构示意图；

图3为本发明固定装置的结构示意图。

图中：1外框、2丝杆、3移动块、4限位块、5竖杆、6横板、7转柄、8固定装置、81竖板、82底座、83弹簧、84滑块、85连杆、86固定板、87伸缩杆、88固定框、9顶框、10第一电机、11第一皮带轮、12皮带、13齿轮、14第二皮带轮、15齿杆、16第二电机、17电箱、18钻头、19箱门。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：

一种用于计算机主机箱结构的稳定钻孔装置，包括外框1，外框1的表面通过合页铰接有箱门19，外框1内壁的两侧之间固定连接有横板6，外框1内壁底部的两侧之间转动连接有丝杆2，丝杆2的一端贯穿外框1且延伸至外框1的外部，丝杆2位于外框1外部的一端固定连接有转柄7，丝杆2表面的中部固定连接有限位块4，丝杆2表面的两侧均螺纹连接有移动块3，移动块3的顶部固定连接有竖杆5，竖杆5的顶端贯穿横板6且延伸至横板6的顶部，横板6上开设有与竖杆5相适配的活动槽，竖杆5位于横板6顶部的一端固定连接有固定装置8，外框1的顶部固定连接有顶框9，顶框9内壁的底部固定连接有第一电机10，第一电机10为三相异步电动机，第一电机10输出轴的一端固定连接有第一皮带轮11，第一皮带轮11的表面通过皮带12传动连接有第二皮带轮14，第二皮带轮14的背面固定连接有齿轮13，齿轮13的轴心处通过齿轮座与顶框9内壁的底部固定连接，齿轮13的一侧啮合有齿杆15，齿杆15的底端依次贯穿顶框9和外框1且延伸至外框1的内部，齿杆15位于外框1内部的一端固定连接有电箱17，电箱17内壁的顶部固定连接有第二电机16，第二电机16输出轴的一端贯穿电箱17且延伸至外电箱17的外部，第二电机16的输出轴位于电箱17外部的一端固定连接有钻头18，固定装置8包括固定板83，固定板83左侧的顶部和底部均固定连接有固定框88，固定框88的表面滑动连接有滑块84，滑块84的一侧与固定框88内壁的一侧之间固定连接有弹簧83，滑块84的一侧通过连杆85转动连接有底座82，底座82的右侧与固定框88的左侧之间固定连接有伸缩杆87，底座82的左侧固定连接有竖板81，竖板81的底部与竖杆5的顶端固定连接。

使用时，将需要钻孔的主机箱放置在横板6的顶部，转动转柄7带动丝杆2转动，带动移动块3移动，带动竖杆5移动，带动固定装置8移动，便于对机箱的夹紧和固定，并通过固定装置8可以减小钻孔时机箱的震动，打开第二电机16带动钻头18转动，然后打开第一电机10带动第一皮带轮11转动，通过皮带12带动第二皮带轮14转动，带动齿轮13转动，带动齿杆15下降，即可实现钻孔。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
