一种小型手拧钻的制作方法

本实用新型涉及一种手拧钻，具体为一种小型手拧钻，属于机械应用技术领域。

背景技术：

手拧钻使一种小型的手用工具，在机械应用领域广泛，而目前的手拧钻存在很多不足之处，在光线不好的情况下需要专门的照明设备照射采用使用手拧钻，造成使用不方便，并且传统的手拧钻，当用力小或者钻比较硬的东西的时候钻不动，容易造成打滑，因此，针对上述问题提出一种小型手拧钻。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种小型手拧钻。

本实用新型通过以下技术方案来实现上述目的，一种小型手拧钻，包括手柄、固定杆和钻头，所述手柄内部安装固定杆，且所述固定杆与所述手柄之间焊接有螺帽；所述固定杆一端固定有连接头，且所述连接头外侧设有防滑螺纹；所述连接头一侧安装有led灯，且所述连接头一端连接钻头安装座；所述钻头安装座中心处设有钻头安装孔，且所述钻头安装孔上安装有钻头；所述钻头通过钻头固定帽固定在钻头安装座上；所述钻头固定帽内部设有内螺纹，且所述内螺纹与设置在钻头安装座内部的外螺纹配合连接；所述手柄尾部安装有开关，且所述开关与led灯之间通过导线连接。

优选的，所述固定杆内部设有导线孔和电池槽。

优选的，所述手柄外侧设有滑槽。

优选的，所述防滑螺纹的宽度为10-15mm。

本实用新型的有益效果是：

1、本实用新型通过在连接头上安装有led灯，且通过尾部进行控制灯的开关，方便在光线不好的情况下使用，使手拧钻使用方便；

2、本实用新型的手柄与固定杆之间焊接有螺帽，在手拧钻钻不动的时候使用扳手转动螺帽即可，并且在连接头上设有防滑螺纹，使其使用方便，有良好的经济效益和社会效益，适合推广使用。

附图说明

图1为本实用新型整体结构示意图；

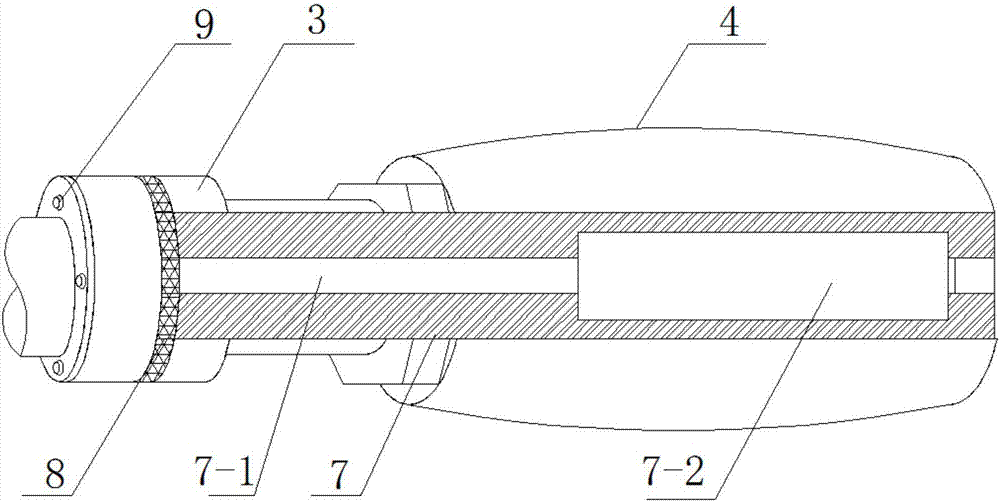

图2为本实用新型的内部结构示意图；

图3为本实用新型的钻头固定帽内部示意图；

图4为本实用新型的钻头安装座内部示意图；

图5为本实用新型的整体结构右视图。

图中：1、钻头固定帽，1-1、内螺纹，2、钻头安装座，2-1、外螺纹，3、连接头，4、手柄，5、滑槽，6、螺帽，7、固定杆，7-1、导线孔，7-2、电池槽，8、防滑螺纹，9、led灯，10、钻头，11、钻头安装孔，12、开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5所示，一种小型手拧钻，包括手柄4、固定杆7和钻头10，所述手柄4内部安装固定杆7，且所述固定杆7与所述手柄4之间焊接有螺帽6；所述固定杆7一端固定有连接头3，且所述连接头3外侧设有防滑螺纹8；所述连接头3一侧安装有led灯9，且所述连接头9一端连接钻头安装座2；所述钻头安装座2中心处设有钻头安装孔11，且所述钻头安装孔11上安装有钻头10；所述钻头10通过钻头固定帽1固定在钻头安装座2上；所述钻头固定帽1内部设有内螺纹1-1，且所述内螺纹1-1与设置在钻头安装座2内部的外螺纹2-1配合连接；所述手柄4尾部安装有开关12，且所述开关12与led灯9之间通过导线连接。

作为本实用新型的一种技术优化方案，所述固定杆7内部设有导线孔7-1和电池槽7-2。

作为本实用新型的一种技术优化方案，所述手柄4外侧设有滑槽5。

作为本实用新型的一种技术优化方案，所述防滑螺纹8的宽度为10-15mm。

本实用新型在使用时，首先，将钻头10安装在钻头安装孔11上，钻头安装孔11横截面为六边形形状，将钻头10安装好之后，通过钻头固定帽1将钻头11固定好，当手拧钻在使用过程中，首先将钻头拧进到需要的位置，然后手动的转动手柄4，当手柄4转不动的时候，通过扳手转动螺帽6，在光线不好的情况下，打开开关12，led灯9亮，方便钻孔，从而实现钻孔。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
