一种带限位防事故的节能钻台的制作方法

本实用新型涉及钻台设备技术领域，具体为一种带限位防事故的节能钻台。

背景技术：

随着社会发展和技术进步，在国家“大众创业、万众创新”的号召下，越来越多的人开始动手设计加工自己的创意作品，电动钻台也越来越多的被使用到。对于很多未经严格安全教育的人来说，电动钻台仍具有一定的危险，尤其是当部件加工完毕时，仍在转动的钻头可能会因为人为的疏忽造成人身伤害或产品损坏。而且钻头电机空转也造成了严重的电能浪费。目前的尚无可以在工件加工完毕、钻头升降把手释放之后自动切断钻头电机电源的钻台。另外目前钻台的电源线都是固定在钻台上的，在移动钻台的时候，也会带来安全隐患。

技术实现要素：

本实用新型所解决的技术问题在于提供一种带限位防事故的节能钻台，以解决上述背景技术中提出的问题。

本实用新型所解决的技术问题采用以下技术方案来实现：一种带限位防事故的节能钻台，包括：钻台底座，所述钻台底座上侧设有工作台面，所述工作台面一侧的钻台底座上安装有钻台支撑柱，所述钻台支撑柱上部安装有固定杆组件及固定螺栓组件，所述固定杆组件及固定螺栓组件一侧安装有钻头电机调速器和钻头电机及电机罩，所述电机调速器下方装有钻头升降把手转轴，所述钻头升降把手转轴旁边安装有钻头升降限位开关，所述钻头升降把手转轴上安装有钻头升降把手，所述钻头电机及电机罩表面安装有电源线插座，所述钻头电机及电机罩下方安装有钻头夹具。

所述钻头升降把手转轴一侧设有旋钮螺旋形飞边，钻头升降把手转轴通过旋钮螺旋形飞边触发钻头升降限位开关，钻头升降把手转轴通过固定轴安装固定。

所述钻台支撑柱下部通过工作台面固定螺栓固定有工作台面，工作台面上设有工件限位孔，通过调节工作台面固定螺栓调整工作台面的高度和方向。

与现有技术相比，本实用新型的有益效果是：本实用新型可以在工件加工完毕、钻头升降把手释放之后自动切断钻头电机的电源，有效降低因人为的疏忽造成人身伤害或产品损坏的概率；同时，可以在工件加工完毕、钻头升降把手释放之后自动切断钻头电机的电源，有效解决了工件加工完毕忘记关闭电源使得钻头电机空转而造成的电能浪费问题；另外，本实用新型设计有电源线插座，采用可拆卸电源线，而不是采用固定安装的电源线，有效解决了钻台移动过程中的安全隐患。

附图说明

图1为本实用新型的结构示意图。

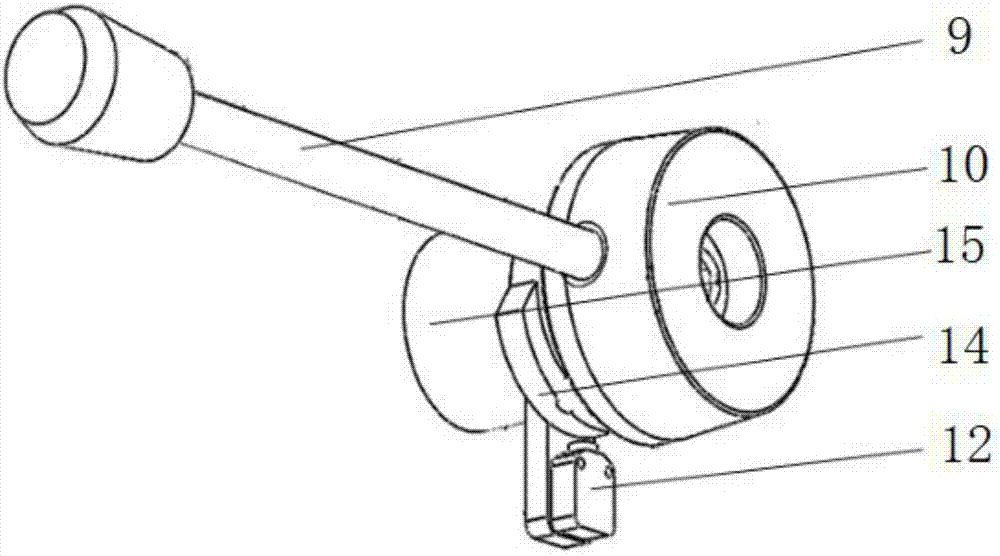

图2为本实用新型的台钻限位装置结构示意图。

具体实施方式

为了使本实用新型的实现技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1、图2所示，一种带限位防事故的节能钻台，包括：钻台底座1，所述钻台底座1上侧设有工作台面2，所述工作台面2一侧的钻台底座1上安装有钻台支撑柱4，所述钻台支撑柱4上部安装有固定杆组件5及固定螺栓组件6，所述固定杆组件5及固定螺栓组件6一侧安装有钻头电机调速器7和钻头电机及电机罩8，所述电机调速器7下方装有钻头升降把手转轴10，所述钻头升降把手转轴10旁边安装有钻头升降限位开关12，所述钻头升降把手转轴10上安装有钻头升降把手9，所述钻头电机及电机罩8表面安装有电源线插座13，所述钻头电机及电机罩8下方安装有钻头夹具11。

所述钻头升降把手转轴10一侧设有旋钮螺旋形飞边14，钻头升降把手转轴10通过旋钮螺旋形飞边14触发钻头升降限位开关12，钻头升降把手转轴10通过固定轴15安装固定。

所述钻台支撑柱4下部通过工作台面固定螺栓3固定有工作台面2，工作台面2上设有工件限位孔，通过调节工作台面固定螺栓3可以调整工作台面2的高度和方向。

本实用新型的工作原理为：

使用钻台时，可以调节工作台面固定螺栓3来调整工作台面2的高度和方向，通过转动钻头升降把手9带动钻头升降把手转轴10转动，进一步带动钻头夹具11上升或下降，当工件加工完毕释放钻头升降把手9使得钻头夹具11上升到一定高度时，钻头升降把手转轴10触动旁边的钻头升降限位开关断开，切断钻头电源，使得钻头夹具11停止转动。移动钻台时，可将插在电源线插座13上的电源线拔下。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型的要求保护范围由所附的权利要求书及其等效物界定。
