一种人防门框液压变形校正装置的制作方法

本技术涉及人防门框液压变形校正，具体为一种人防门框液压变形校正装置。

背景技术：

1、人防又称民防，是政府动员和组织群众，采取防空袭，抗灾救灾措施，实施救援行动，防范和减轻灾害危害的活动，人防门是属于民防防护设备，是人民防护工程出入口的门，人防门框一般由两个侧框和顶框组成。人防门框的侧框和顶框在运输和焊接的过程中，容易发生变形，因此需要使用到液压校正装置进行变形校正。液压校正装置在对侧框和顶框校正时，需要对侧框和顶框进行固定，以便对后续校正。

2、现有的大多液压校正装置在使用时，只能适用于指定大小的侧框和顶框，不能适用于不同大小的侧框和顶框，使用起来具有一定的局限性。

技术实现思路

1、本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

2、鉴于上述和/或现有人防门框液压变形校正中存在的问题，提出了本实用新型。

3、因此，本实用新型的目的是提供一种人防门框液压变形校正装置，能够对不同大小的侧框和顶框进行固定，以便后续的液压变形校正，提升装置的实用性。

4、为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

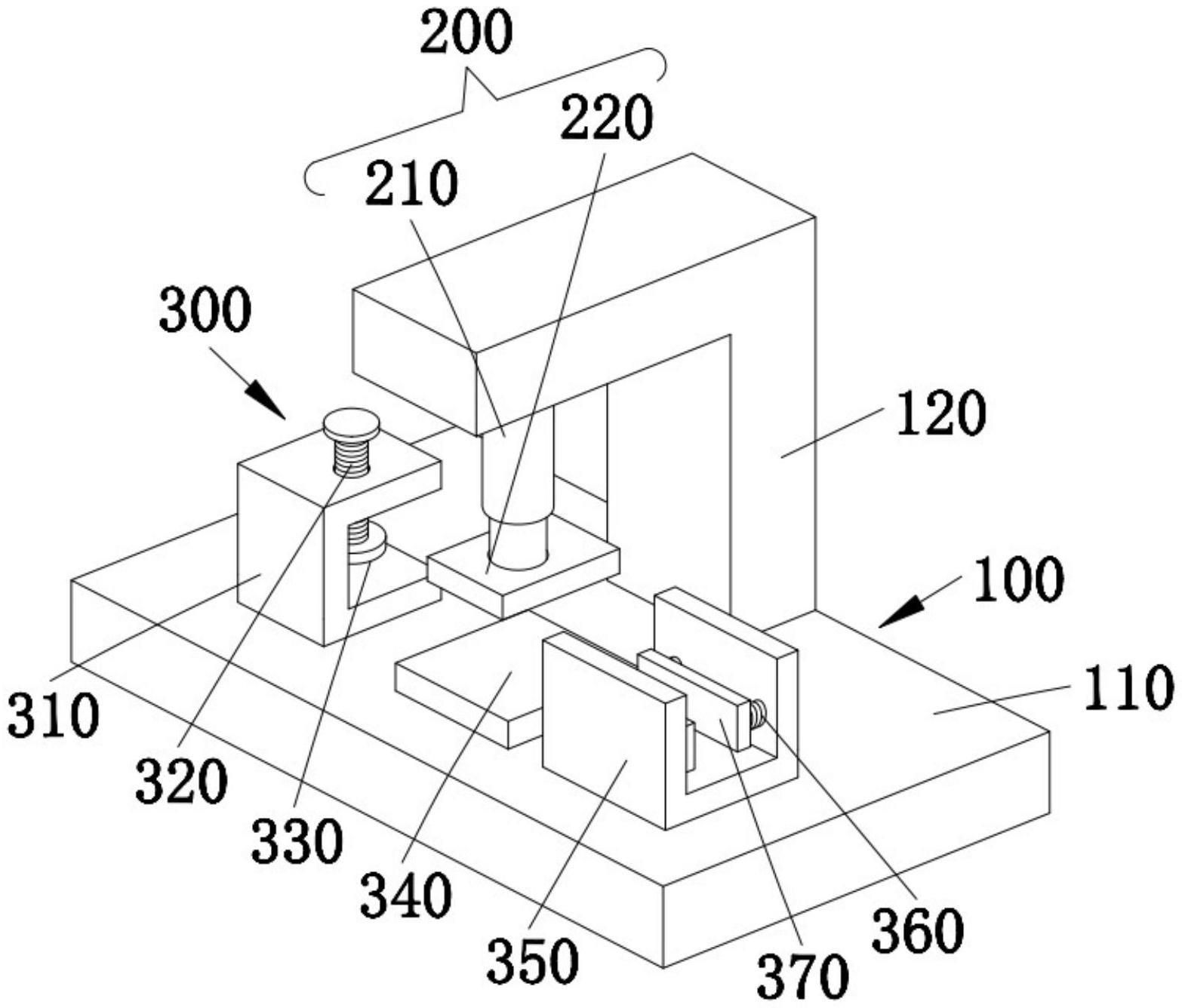

5、一种人防门框液压变形校正装置，其包括：

6、支撑组件，包括支撑台和垂直固定在所述支撑台上端中部后侧的l型板；

7、液压校正组件，包括垂直固定在所述l型板下端的液压推杆和垂直安装在所述液压推杆下端的安装板；

8、固定组件，包括固定在所述支撑台上端位于安装板正下方的支撑板、固定在所述支撑台上端位于支撑板左侧的第一u型板、垂直安装在所述第一u型板上端且贯穿至第一u型板内部的螺纹杆、固定在所述螺纹杆下端的夹板、固定在所述支撑台上端位于支撑板右侧的第二u型板、垂直固定在所述第二u型板两内侧壁的弹性件和固定在所述弹性件内侧的贴合板，其中，所述螺纹杆的上端固定有圆板；

9、作为本实用新型所述的一种人防门框液压变形校正装置的一种优选方案，其中，所述液压推杆的外壁下端设置有外螺纹，所述安装板的上端中部开设有螺纹孔，且螺纹孔与液压推杆为螺纹连接。

10、作为本实用新型所述的一种人防门框液压变形校正装置的一种优选方案，其中，所述安装板的下端中部固定有第一防护垫。

11、作为本实用新型所述的一种人防门框液压变形校正装置的一种优选方案，其中，所述第一u型板的内壁底部固定有第二防护垫，所述夹板的下端固定有第二防护垫，所述支撑板的上端中部固定有第二防护垫，所述第二u型板的内壁底部固定有第二防护垫。

12、作为本实用新型所述的一种人防门框液压变形校正装置的一种优选方案，其中，所述弹性件为弹簧或套筒。

13、作为本实用新型所述的一种人防门框液压变形校正装置的一种优选方案，其中，所述贴合板内壁均匀开设有开槽，且每个开槽内部均设置有移动轮。

14、与现有技术相比，本实用新型具有的有益效果是：该种人防门框液压变形校正装置，通过螺纹杆可对不同大小的侧框和顶框进行固定，通过弹性件使得贴合板可与不同大小的侧框和顶框贴合，从而对不同大小的侧框和顶框进行固定，便于后续液压推杆带动安装板对侧框和顶框进行液压变形校正，提升装置的实用性。

技术特征：

1.一种人防门框液压变形校正装置，其特征在于，包括：

2.根据权利要求1所述的一种人防门框液压变形校正装置，其特征在于，所述液压推杆(210)的外壁下端设置有外螺纹，所述安装板(220)的上端中部开设有螺纹孔(221)，且螺纹孔(221)与液压推杆(210)为螺纹连接。

3.根据权利要求2所述的一种人防门框液压变形校正装置，其特征在于，所述安装板(220)的下端中部固定有第一防护垫(222)。

4.根据权利要求3所述的一种人防门框液压变形校正装置，其特征在于，所述第一u型板(310)的内壁底部固定有第二防护垫，所述夹板(330)的下端固定有第二防护垫，所述支撑板(340)的上端中部固定有第二防护垫，所述第二u型板(350)的内壁底部固定有第二防护垫。

5.根据权利要求4所述的一种人防门框液压变形校正装置，其特征在于，所述弹性件(360)为弹簧或套筒。

6.根据权利要求5所述的一种人防门框液压变形校正装置，其特征在于，所述贴合板(370)内壁均匀开设有开槽(371)，且每个开槽(371)内部均设置有移动轮(372)。

技术总结
本技术公开了一种人防门框液压变形校正装置，包括支撑组件、液压校正组件和固定组件，支撑组件包括支撑台和垂直固定在支撑台上端中部后侧的L型板，液压校正组件包括垂直固定在L型板下端的液压推杆和垂直安装在液压推杆下端的安装板，固定组件包括固定在支撑台上端位于安装板正下方的支撑板、固定在支撑台上端位于支撑板左侧的第一U型板。该种人防门框液压变形校正装置，通过螺纹杆使得夹板可将不同大小的侧框和顶框固定在第一U型板中，通过弹性件使得贴合板可与不同大小的侧框和顶框贴合，从而对不同大小的侧框和顶框进行固定，便于后续液压推杆带动安装板对侧框和顶框进行液压变形校正，提升装置的实用性。

技术研发人员：张峰
受保护的技术使用者：广西鑫盾人防工程集团有限公司
技术研发日：20220704
技术公布日：2024/1/12
