一种不锈钢制品激光切割机的制作方法

1.本实用新型涉及不锈钢制品加工技术领域，具体为一种不锈钢制品激光切割机。


背景技术：

2.不锈钢制品是用不锈钢材料制作而成的街道口，耐酸耐碱用，达到sus304食品卫生级别，有不锈钢橱柜、垃圾桶等，符合gmp认证，由于不锈钢制品具有表面光滑坚固，不易积累污垢，便于清洗的特点，因此广泛应用于建材装饰、食品加工、餐饮、酿造和化工等领域。
3.随着人们生活水平的提高和科技发展，不锈钢制品渐渐的出现在我们的日常生活中，不锈钢制品在加工时，需要按照需要加工产品的形状进行切割，而在切割加工时往往会使用到激光切割机，常见的激光切割机在切割的过程中缺少防护的装置，从而切割过程中所产生的碎屑火星等可能会周围的工作人员和工作造成影响，存在一定的安全隐患，不便于工作人员进行操作使用。


技术实现要素：

4.本实用新型的目的在于提供一种不锈钢制品激光切割机，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种不锈钢制品激光切割机，包括工作箱，所述工作箱顶部固定连接有激光切割架，所述工作箱内部设置有防护机构，所述工作箱顶部设置有夹持机构；
6.所述防护机构包括升出组件，所述升出组件设置于工作箱内部，所述升出组件底部设置有移动组件；
7.所述升出组件包括连接板，所述连接板滑动连接于工作箱内壁，所述连接板顶部固定连接有防护罩，所述连接板底部固定连接有第一固定块，所述移动组件顶部设置有第二固定块，所述第二固定块和第一固定块内侧均转动连接有连接轴，所述连接轴外壁固定连接有推动块。
8.优选的，所述移动组件包括底座，所述底座固定连接于工作箱右侧，所述底座顶部固定连接有电机，所述电机左侧固定连接有螺纹杆，所述螺纹杆外壁螺纹连接有移动块，所述工作箱内壁固定连接有限位轴，使螺纹杆的旋转运动可以转换为移动块的直线运动。
9.优选的，所述移动块内部开设有滑孔，所述移动块通过开设的滑孔滑动连接于限位轴外壁，在移动块移动的过程中可以通过限位轴起到限位的作用。
10.优选的，所述限位轴转动连接于工作箱内壁，所述移动块顶部于第二固定块底部固定连接，使防护机构螺栓可以带动第二固定块进行移动。
11.优选的，所述工作箱顶部开设有与防护罩相适配的移动口，所述防护罩通过开设的移动口贯穿防护罩顶部，便于防护罩可以通过开设的移动口升出工作箱的内部。
12.优选的，所述夹持机构包括支撑框，所述支撑框固定连接于工作箱顶部，所述支撑
框顶部螺纹连接有螺栓，所述螺栓顶端固定连接有捏块，所述螺栓底端转动连接有夹持板，使夹持板可以对不锈钢制品起到夹持的作用，使其可以稳定的进行切割。
13.优选的，所述夹持板滑动连接于支撑框内侧，所述螺栓贯穿支撑框顶部，螺栓的旋转运动可以转换为夹持板的直线运动。
14.与现有技术相比，本实用新型提供了一种不锈钢制品激光切割机，具备以下有益效果：
15.1、该不锈钢制品激光切割机，通过设置的防护机构，只需启动电机工作，即可电机可以带动螺纹杆进行转动，螺纹杆的旋转运动可以转换为移动块的直线运动，从而可以通过连接板将防护罩升出，实现防护的目的，在激光切割架工作的过程中不会对周围的工作人员和工作环境造成影响，降低了加工的风险，在一定程度上增强装置的灵活性。
16.2、该不锈钢制品激光切割机，通过设置的夹持机构，只需拧动捏块，使捏块可以带动螺栓进行转动，从而可以使螺栓的旋转运动可以转换为夹持板的直线运动，从而可以对需要加工的不锈钢制品起到夹持的作用，使其可以稳定的进行加工。
附图说明
17.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图：

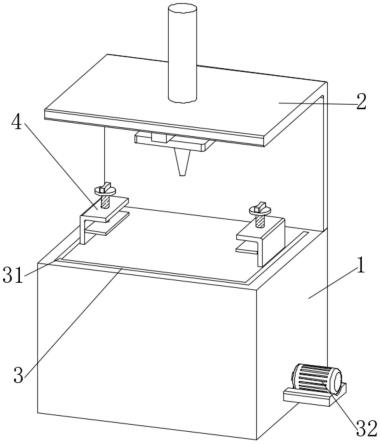

18.图1为本实用新型结构正视图；
19.图2为本实用新型结构正面剖视图；
20.图3为防护机构处结构示意图；
21.图4为升出组件处结构示意图。
22.图中：1、工作箱；2、激光切割架；3、防护机构；31、升出组件；311、防护罩；312、连接板；313、第一固定块；314、第二固定块；315、连接轴；316、推动块；32、移动组件；321、底座；322、电机；323、螺纹杆；324、移动块；325、限位轴；4、夹持机构；41、支撑框；42、螺栓；43、捏块；44、夹持板。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
25.本实用新型提供以下技术方案：
26.实施例一
27.结合图1至图4，一种不锈钢制品激光切割机，包括工作箱1，工作箱1顶部固定连接有激光切割架2，工作箱1内部设置有防护机构3，工作箱1顶部设置有夹持机构4；
28.防护机构3包括升出组件31，升出组件31设置于工作箱1内部，升出组件31底部设置有移动组件32；
29.升出组件31包括连接板312，连接板312滑动连接于工作箱1内壁，连接板312顶部固定连接有防护罩311，连接板312底部固定连接有第一固定块313，移动组件32顶部设置有第二固定块314，第二固定块314和第一固定块313内侧均转动连接有连接轴315，连接轴315外壁固定连接有推动块316。
30.进一步的，移动组件32包括底座321，底座321固定连接于工作箱1右侧，底座321顶部固定连接有电机322，电机322左侧固定连接有螺纹杆323，螺纹杆323外壁螺纹连接有移动块324，工作箱1内壁固定连接有限位轴325，使螺纹杆323的旋转运动可以转换为移动块324的直线运动。
31.进一步的，移动块324内部开设有滑孔，移动块324通过开设的滑孔滑动连接于限位轴325外壁，在移动块324移动的过程中可以通过限位轴325起到限位的作用。
32.进一步的，限位轴325转动连接于工作箱1内壁，移动块324顶部于第二固定块314底部固定连接，使防护机构3螺栓42可以带动第二固定块314进行移动。
33.进一步的，工作箱1顶部开设有与防护罩311相适配的移动口，防护罩311通过开设的移动口贯穿防护罩311顶部，便于防护罩311可以通过开设的移动口升出工作箱1的内部。
34.实施例二
35.参阅图1和图2，并在实施例一的基础上，进一步得到夹持机构4包括支撑框41，支撑框41固定连接于工作箱1顶部，支撑框41顶部螺纹连接有螺栓42，螺栓42顶端固定连接有捏块43，螺栓42底端转动连接有夹持板44，使夹持板44可以对不锈钢制品起到夹持的作用，使其可以稳定的进行切割。
36.进一步的，夹持板44滑动连接于支撑框41内侧，螺栓42贯穿支撑框41顶部，螺栓42的旋转运动可以转换为夹持板44的直线运动。
37.在实际操作过程中，当此装置使用时，首先将需要加工的不锈钢制品放置在工作箱1的顶部，紧接着拧动捏块43，使捏块43可以带动螺栓42进行转动，从而可以使螺栓42的旋转运动可以转换为夹持板44的直线运动，从而可以对需要加工的不锈钢制品起到夹持的作用；
38.当不锈钢制品固定限位完成后，紧接着可以启动电机322工作，使电机322可以带动螺纹杆323进行转动，在限位轴325的现在作用下可以将螺纹杆323的旋转运动转换为移动块324的直线运动，由于螺纹杆323的两端外壁螺栓42方向相反，所以会使两个移动块324做相反运动，从而通过推动块316可以推动连接板312上升，连接板312带动防护罩311上升，从而将不锈钢制品的正面和两侧均包围住，当上升到合适的位置后，紧接着启动启激光切割架2工作，对不锈钢制品进行加工切割，同理也可以实现防护罩311的下降。
39.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖
非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个......”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
