一种电工电子锡焊防护结构

本技术涉及焊接设备，具体为一种电工电子锡焊防护结构。

背景技术：

1、锡焊是利用低熔点的金属焊料加热熔化后，渗入并充填金属件连接处间隙的焊接方法。因焊料常为锡基合金，故名。常用烙铁作加热工具。广泛用于电子工业中。

2、由于锡液的温度很高，在焊锡过程中会产生烟尘，吸入后不利于工作人员的健康；并且在焊锡的过程中，由于焊锡机具有相应的驱动装置，其不可避免地会产生噪声，噪声过大容易造成对焊接人员的干扰，现有技术中没有相应的防护措施，因此提出一种电工电子锡焊防护结构，以解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种电工电子锡焊防护结构，具备防止烟尘飘散以及降低噪音等优点，解决了焊接人员健康和噪声干扰的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种电工电子锡焊防护结构，包括工作台，所述工作台的上表面安装有加工仓，所述加工仓为内设空腔且正面开口的箱体，所述加工仓内部设置有调节件，所述调节件的底部安装有气缸，所述气缸的输出端固定安装有锡焊机；

3、所述加工仓的开口处上方也为空腔设置，所述加工仓的开口处腔体内部安装有用于防护箱体开口处的移动组件；

4、所述移动组件包括相贴合的内门板和外门板，所述内门板顶部对称连接有连接块，两个所述连接块的上表面固定连接有定位板，两个所述连接块的正面均转动连接有齿轮，两个所述齿轮之间传动连接有链条，所述外门板的顶部固定安装有固定块。

5、进一步，所述外门板的正面安装有把手。

6、进一步，所述外门板的左侧中间处固定安装有磁吸石。

7、进一步，所述加工仓的腔体内底壁开设有内滑槽，两个所述连接块与内滑槽滑动连接。

8、进一步，所述加工仓的腔体内背壁开设有限位槽并与定位板滑动连接。

9、进一步，所述链条的外表面下侧固定安装有固定块，所述加工仓的腔体内底壁开设有外滑槽并与固定块滑动连接，所述固定块的下表面固定安装在外门板的上表面并靠近右侧齿轮。

10、进一步，所述加工仓的内顶壁固定安装有限位块，所述限位块内部开设有通孔并与链条滑动连接。

11、进一步，所述加工仓的顶部开设有出烟孔。

12、与现有技术相比，本申请的技术方案具备以下有益效果：

13、1、该电工电子锡焊防护结构，推动把手后通过移动组件使外门板和内门板能够进行移动，方便焊接人员将电子产品放入加工仓内进行焊接，以及对仓内的整理和检修，进而使之与加工仓形成闭合的箱体，从而能够降低锡焊机加工时产生的噪音。

14、2、该电工电子锡焊防护结构，通过设置的加工仓顶部开设有出烟孔，使锡焊机对电子产品进行锡焊时产生的烟尘经出烟孔排出，避免烟尘飘散使焊接人员吸入，从而影响身体的健康状况。

技术特征：

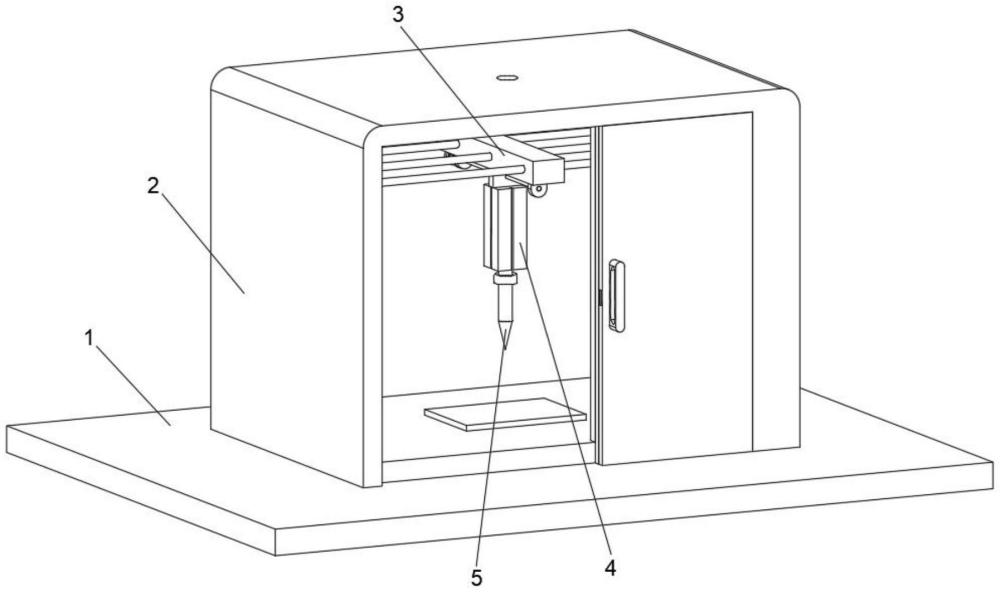

1.一种电工电子锡焊防护结构，包括工作台(1)，其特征在于：所述工作台(1)的上表面安装有加工仓(2)，所述加工仓(2)为内设空腔且正面开口的箱体，所述加工仓(2)内部设置有调节件(3)，所述调节件(3)的底部安装有气缸(4)，所述气缸(4)的输出端固定安装有锡焊机(5)；

2.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述外门板(602)的正面安装有把手(603)。

3.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述外门板(602)的左侧中间处固定安装有磁吸石(604)。

4.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述加工仓(2)的腔体内底壁开设有内滑槽(606)，两个所述连接块(605)与内滑槽(606)滑动连接。

5.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述加工仓(2)的腔体内背壁开设有限位槽(608)并与定位板(607)滑动连接。

6.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述链条(610)的外表面下侧固定安装有固定块(611)，所述加工仓(2)的腔体内底壁开设有外滑槽(612)并与固定块(611)滑动连接，所述固定块(611)的下表面固定安装在外门板(602)的上表面并靠近右侧齿轮(609)。

7.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述加工仓(2)的内顶壁固定安装有限位块(613)，所述限位块(613)内部开设有通孔并与链条(610)滑动连接。

8.根据权利要求1所述的一种电工电子锡焊防护结构，其特征在于：所述加工仓(2)的顶部开设有出烟孔(7)。

技术总结
本技术涉及一种电工电子锡焊防护结构，包括工作台，所述工作台的上表面安装有加工仓，所述加工仓为内设空腔且正面开口的箱体，所述加工仓内部设置有调节件，所述调节件的底部安装有气缸，所述气缸的输出端固定安装有锡焊机；所述加工仓的开口处上方也为空腔设置，所述加工仓的开口处腔体内部安装有用于防护箱体开口处的移动组件，所述移动组件包括相贴合的内门板和外门板。该电工电子锡焊防护结构在推动把手后通过移动组件使外门板和内门板能够进行移动，方便焊接人员将电子产品放入加工仓内进行焊接，以及对仓内的整理和检修，进而使之与加工仓形成闭合的箱体，从而能够降低锡焊机加工时产生的噪音。

技术研发人员：何佳骏
受保护的技术使用者：江南大学
技术研发日：20230821
