一种新型同轴光器件引脚收拢装置的制作方法

本技术涉及光通信器件领域，具体涉及到一种新型同轴光器件引脚收拢装置。

背景技术：

1、在进行光器件制作或测试时，经常会出现光器件管座的引脚发生变形弯曲或向外张开，影响了产品在设备中的装夹固定，导致设备误判，停止运行，影响生产效率。

2、目前都是人工操作，形状难以统一，受力不一，易损伤引脚内部玻璃体，且金属引脚较为锋利，有一定的安全风险，而且引脚的根部容易断裂。

3、针对上述问题，本实用新型提供了一种可对同轴类光学器件的管座引脚进行收拢的一种新型同轴光器件引脚收拢装置。

技术实现思路

1、本实用新型提供了一种可对同轴类光学器件的管座引脚进行收拢的一种新型同轴光器件引脚收拢装置。

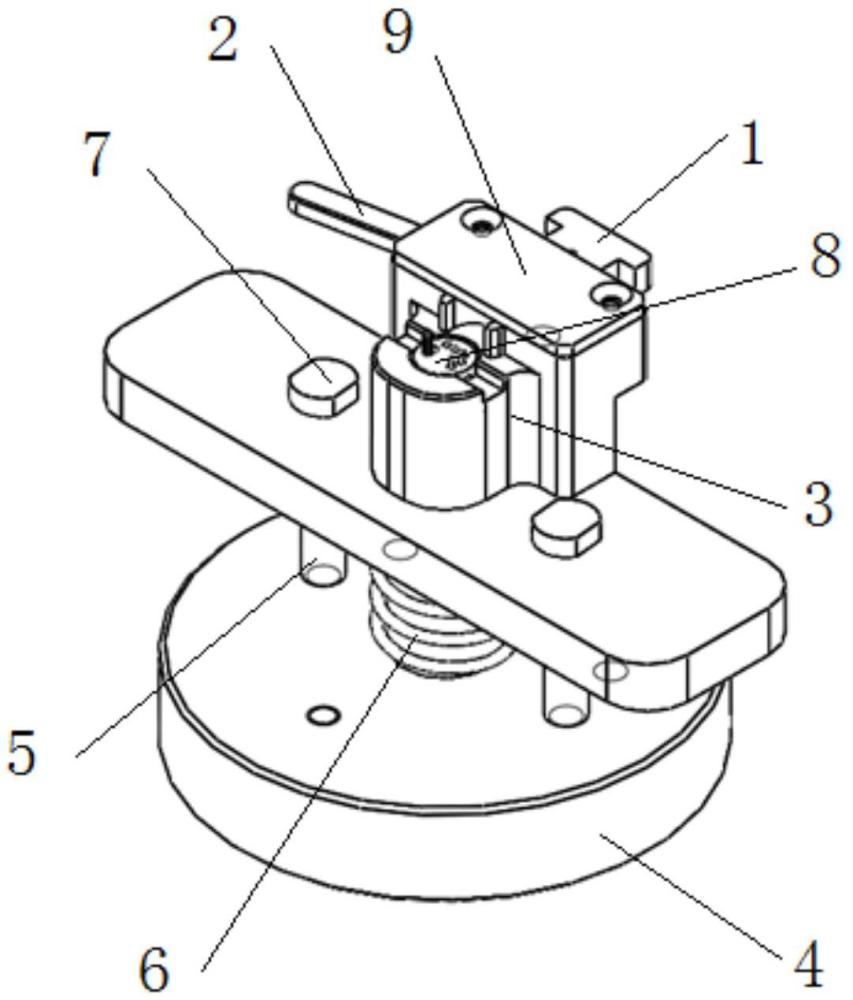

2、本实用新型的目的是提供一种新型同轴光器件引脚收拢装置，包括底座、底座中轴、滑块管座支撑架、管座压紧装置、上限位装置、下限位装置、压盖、复位弹簧和高度限位杆，复位弹簧套设于底座中轴上，底座中轴和高度限位杆均设置于底座上，管座支撑架设置于高度限位杆顶端，管座设置于管座支撑架顶部，管座压紧装置设置于管座支撑架顶部，压紧装置顶部设有压盖。

3、进一步的，压紧装置包括滑块、手动拨杆和定位弹簧滚珠，定位弹簧滚珠设置于滑块底部。

4、进一步的，底座中轴内部设为中空呈漏斗形状。

5、进一步的，上限位装置的数量为两个，并设置于管座支撑架顶部。

6、进一步的，下限位装置设置于底座中轴顶部。

7、本实用新型具有以下优势：本实用新型通过件底座中轴设计为内部中空，呈漏斗形状，使得产品引脚成漏斗状，方便收拢引脚，采用滑块压紧管座，滑块有弹簧滚珠定位，防止下压时管座脱落。本实用新型主要解决了光器件生产中，因部分管座引脚不规则，难以放入贴片、打线、封帽等自动化设备载条中，影响设备生产效率。

技术特征：

1.一种新型同轴光器件引脚收拢装置，包括底座、底座中轴、滑块管座支撑架、管座压紧装置、上限位装置、下限位装置、压盖、复位弹簧和高度限位杆，其特征在于：所述复位弹簧套设于底座中轴上，所述底座中轴和高度限位杆均设置于底座上，所述管座支撑架设置于高度限位杆顶端，所述管座设置于管座支撑架顶部，所述管座压紧装置设置于管座支撑架顶部，所述压紧装置顶部设有压盖。

2.如权利要求1所述的一种新型同轴光器件引脚收拢装置，其特征在于：所述压紧装置包括滑块、手动拨杆和定位弹簧滚珠，所述定位弹簧滚珠设置于滑块底部。

3.如权利要求1所述的一种新型同轴光器件引脚收拢装置，其特征在于：所述底座中轴内部设为中空呈漏斗形状。

4.如权利要求1所述的一种新型同轴光器件引脚收拢装置，其特征在于：所述上限位装置的数量为两个，并设置于管座支撑架顶部。

5.如权利要求1所述的一种新型同轴光器件引脚收拢装置，其特征在于：所述下限位装置设置于底座中轴顶部。

技术总结
本技术公开了一种新型同轴光器件引脚收拢装置，包括底座、底座中轴、滑块管座支撑架、管座压紧装置、上限位装置、下限位装置、压盖、复位弹簧和高度限位杆，复位弹簧套设于底座中轴上，底座中轴和高度限位杆均设置于底座上，管座支撑架设置于高度限位杆顶端，管座设置于管座支撑架顶部，管座压紧装置设置于管座支撑架顶部，压紧装置顶部设有压盖。本技术通过底座中轴内部中空，呈漏斗形状，使得产品引脚成漏斗状，方便收拢引脚，采用滑块压紧管座，滑块有弹簧滚珠定位，防止下压时管座脱落。

技术研发人员：张永平,唐晓辉,董珂
受保护的技术使用者：四川华岭光子科技有限公司
技术研发日：20230822
技术公布日：2024/3/27
