本技术属于倒角,具体为双刀头倒角机。
背景技术:
1、倒角机是一种专业用于模具制造、五金机械、机床制造、液压零件、阀类制造、纺织机械的倒角及去铣、刨等加工方式产品的毛刺的小型精密机床。在管材加工的过程中,经常需要对两端端口进行倒角操作,为了提高倒角速率,目前采用双刀头倒角机进行倒角,即可以同时对管材的两端进行倒角处理。
2、目前的双刀头倒角机在使用时,需要将管材两端靠近倒角刀头两侧的距离一致,目前经常手动微调管材的放置位置,耗费人力的同时,还很难保持一致性,其次目前一般会采用手动或电动夹具对管材进行夹固操作,但是由于管材为圆形,在两侧进行倒角时,容易出现管材受力发生偏移,会影响到整体的倒角质量。
3、鉴于此,提出了双刀头倒角机。
技术实现思路
1、本实用新型的目的在于:为了解决上述提出的问题,提供双刀头倒角机。

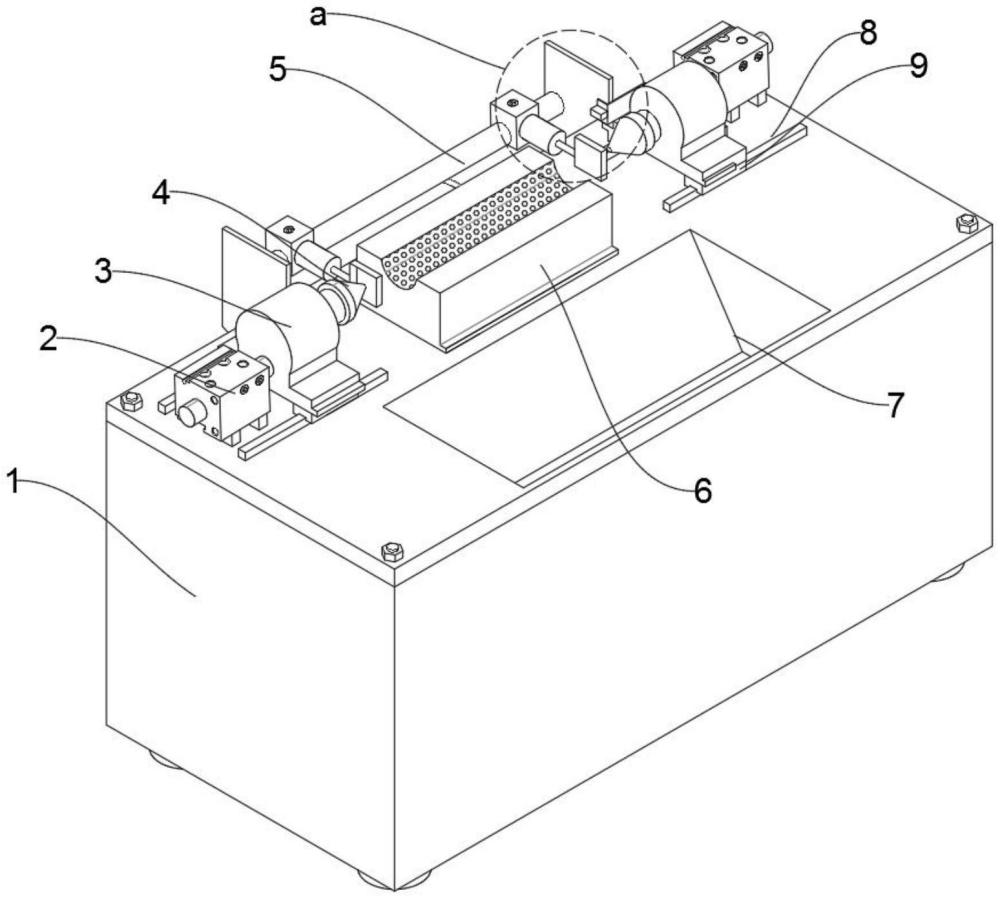

2、本实用新型采用的技术方案如下:双刀头倒角机,包括:
3、倒角机台;
4、两个倒角组件,其相对置于所述倒角机台的后侧两端,所述倒角组件包括有气缸、伺服电机以及与所述伺服电机输出端可拆连接的倒角刀头;
5、定位组件,其置于两个倒角组件的相对面,所述定位组件包括有定位台,所述定位台的上端中部设有定位槽,所述定位槽内均匀环设有多个真空吸附孔;
6、辅助定位组件,其置于倒角机台的前后,所述辅助定位组件包括有两个侧定位板以及导向杆。
7、在一优选的实施方式中,所述气缸固设在所述倒角机台上,所述气缸的伸缩端与所述伺服电机的一端相连。
8、在一优选的实施方式中,所述伺服电机底部安装座两端固设有导向滑块,所述倒角机台的上端两侧固设有导向滑轨,所述导向滑块滑移安装在所述导向滑轨上。
9、在一优选的实施方式中,所述定位台的内部设有与所述真空吸附孔相连通的气体通道,所述气体通道一侧壁贯穿开设有气孔,所述气孔一端设有抽真空组件。
10、在一优选的实施方式中,所述定位组件的后端在所述倒角机台上设有集料口,所述定位槽的两端分别朝向倒角刀头处。
11、在一优选的实施方式中,所述导向杆的两端设有竖板,所述竖板焊固在所述倒角机台的背面,所述导向杆的两侧滑移连接有导向块,所述导向杆的两侧设有刻度。
12、在一优选的实施方式中,所述导向块朝向定位组件的一端固设有电动推杆,所述电动推杆的伸缩端与所述侧定位板相连接,所述导向块上设有用于将导向块紧固在导向杆上的紧固螺栓。
13、综上所述,由于采用了上述技术方案,本实用新型的有益效果是:
14、1、本实用新型中,在放置管材的定位台两端设置了间距与管材相同的侧定位板,在放置管材时,通过侧定位板可以对管材的位置进行定位,不需要人工额外进行调整,在节省人力的同时还可以提高后续的倒角质量。
15、2、本实用新型中,放置后,抽真空组件将气体通道内部抽成真空,从而可以通过真空吸附孔对管材进行真空吸附固定,在保证固定强度的同时,还不容易对管材造成磨损。
1.双刀头倒角机,其特征在于,包括:
2.如权利要求1所述的双刀头倒角机,其特征在于:所述气缸固设在所述倒角机台上,所述气缸的伸缩端与所述伺服电机的一端相连。
3.如权利要求1所述的双刀头倒角机,其特征在于:所述伺服电机底部安装座两端固设有导向滑块,所述倒角机台的上端两侧固设有导向滑轨,所述导向滑块滑移安装在所述导向滑轨上。
4.如权利要求1所述的双刀头倒角机,其特征在于:所述定位台的内部设有与所述真空吸附孔相连通的气体通道,所述气体通道一侧壁贯穿开设有气孔,所述气孔一端设有抽真空组件。
5.如权利要求1所述的双刀头倒角机,其特征在于:所述定位组件的后端在所述倒角机台上设有集料口,所述定位槽的两端分别朝向倒角刀头处。
6.如权利要求1所述的双刀头倒角机,其特征在于:所述导向杆的两端设有竖板,所述竖板焊固在所述倒角机台的背面,所述导向杆的两侧滑移连接有导向块,所述导向杆的两侧设有刻度。
7.如权利要求1所述的双刀头倒角机,其特征在于:所述导向滑块朝向定位组件的一端固设有电动推杆,所述电动推杆的伸缩端与所述侧定位板相连接,所述导向块上设有用于将导向块紧固在导向杆上的紧固螺栓。
