一种异形钢框冲压模具的制作方法

本发明涉及冲压模具，具体为一种异形钢框冲压模具。

背景技术：

1、冲压模具是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，冲压模具由固定部分和活动部分组成。固定部分用压板、螺栓等紧固在压力机的工作台上；活动部分一般紧固在压力机的滑块上。

2、引用中国公开号为cn108580762a，该专利公开了一种异形件的冲压模具，包括上模座和下模座，所述上模座固定安装在下模座的上端，上模座的下端设有连接杆和两个固定杆，连接杆的下端设有与其固定连接的第一上模具，连接杆上套设有第二上模具，两个固定杆的下端均与第二上模具的上端固定连接，第一上模具的上端设有第一模槽，下模座上设有复位组件，复位组件的上端设有固定座，所述固定座的上端设有两个下模具，固定座的两侧均设有连动组件，固定座的上端和两个下模具相邻的一端均设有容纳槽。

3、针对异形钢框进行加工过程中，因为异形钢框的形状不同，所以形状的不均会造成异形钢框自身的重力不均，所以异形钢框容易从模具上滑落，影响钢框的制作精度。

技术实现思路

1、针对现有技术的不足，本发明提供了一种异形钢框冲压模具，以解决上述背景技术中提出的问题。

2、为实现以上目的，本发明通过以下技术方案予以实现：一种异形钢框冲压模具，包括下模具，所述下模具的底部固定连接有安装座，所述下模具的顶部卡接有上模具，所述上模具的顶部固定连接有连接口，所述安装座的外壁固定连接有限位机构；

3、所述限位机构包括：

4、固定杆，所述固定杆固定连接在安装座的外壁；

5、拦截板，所述拦截板的底部开设有孔，所述固定杆插接在拦截板的孔内；

6、第一弹簧，所述第一弹簧的两端分别固定连接在拦截板和固定杆的外壁。

7、优选的，所述拦截板的外壁转动连接有安装块，安装块为转动连接在拦截板上，所以安装块可以带动限位杆改变角度，确保了限位杆可以适应各种形状的钢框，确保了与钢框的贴合，提高对钢框的固定效果，便于后续钢框的冲压，在第二弹簧的弹性下挤压限位杆贴合到异形钢框上，配合限位杆角度改变对钢框的贴合，继而阻止了异形钢框的活动，在上模具下降过程中会挤压到拦截板上，拦截板的顶部呈三角形设置，所以上模具的挤压下使拦截板转动，继而使拦截板远离上模具与下模具之间，确保了在上模具冲压前钢框的活动，提高了对异形钢框的冲压质量，所述安装块的外壁开设有孔。

8、优选的，所述安装块的孔内插接有限位杆，所述限位杆的外壁与安装块之间固定连接有第二弹簧。

9、优选的，所述下模具底部固定连接有电磁铁，且拦截板外壁邻近于电磁铁的位置固定连接有磁铁，电磁铁产生磁性，通过磁性进而对拦截板上的磁铁进行吸附，带动拦截板贴合到下模具的外壁，在对下模具上的异形钢框产生固定的同时电磁铁与下模具连接，电磁铁使下模具产生磁性进而对下模具上的异形钢框进行吸附，继而增大对异形钢框的固定，减少了异形钢框的活动，提高了对异形钢框的冲压质量。

10、优选的，所述上模具的外壁固定连接有气流机构，所述气流机构包括气流仓，所述气流仓与上模具固定连接。

11、优选的，所述气流仓与上模具的内壁均开设有空腔，上模具中气体的增多下，气体分子之间的间隙缩小，继而使分子之间的摩擦增大，分子之间的摩擦增大进而使上模具的温度升高，温度的升高传导到异形钢框上，温度的升高使钢框材料的软化，钢框材料的软化减少了钢框材料的断裂，提高了材料冲压的成品质量，且气流仓和上模具的空腔内部连通。

12、优选的，所述气流仓的外壁固定连接有支架，气压板挤压气流仓中的气体，气流通过单向板与限位槽之间的缝隙进入到上模具中，在气压板的持续挤压下上模具中的气体会不断的增多，增多的气体从橡胶筒中吹出，因为橡胶筒的底部设置的较小，所以气流排出速度受限制，上模具中气压的增大，继而会增大从橡胶筒吹出气流的力度，然后气流吹到下模具上的异形钢框上，气流的冲击减少了异形钢框的活动，在气流从上往下吹出时，气流的冲击会增大异形钢框与下模具外壁的贴合力度，减少了钢框的活动，所述支架的外壁固定连接有伸缩机，所述伸缩机的右侧活动连接有气压板。

13、优选的，所述上模具的底部开设有气流孔，所述气流孔的内壁插接有橡胶筒，所述气流仓的内壁开设有限位槽，所述气流仓的内壁固定连接有圆杆，所述圆杆的外壁转动连接有单向板，所述单向板的顶部与气流仓的内顶部之间固定连接有第三弹簧。

14、本发明提供了一种异形钢框冲压模具，具备以下有益效果：

15、1、该异形钢框冲压模具，通过电磁铁产生磁性，通过磁性进而对拦截板上的磁铁进行吸附，带动拦截板贴合到下模具的外壁，在对下模具上的异形钢框产生固定的同时电磁铁与下模具连接，电磁铁使下模具产生磁性进而对下模具上的异形钢框进行吸附，继而增大对异形钢框的固定，减少了异形钢框的活动，提高了对异形钢框的冲压质量。

16、2、该异形钢框冲压模具，通过安装块转动连接在拦截板上，所以安装块可以带动限位杆改变角度，确保了限位杆可以适应各种形状的钢框，确保了与钢框的贴合，提高对钢框的固定效果，便于后续钢框的冲压，在第二弹簧的弹性下挤压限位杆贴合到异形钢框上，配合限位杆角度的改变进而对钢框贴合，继而阻止了异形钢框的活动，在上模具下降过程中会挤压到拦截板上，拦截板的顶部呈三角形设置，所以上模具的挤压下使拦截板转动，继而使拦截板远离上模具与下模具之间，确保了在上模具冲压前钢框的活动，提高了对异形钢框的冲压质量。

17、3、该异形钢框冲压模具，通过气压板挤压气流仓中的气体，气流通过单向板与限位槽之间的缝隙进入到上模具中，在气压板的持续挤压下上模具中的气体会不断的增多，增多的气体从橡胶筒中吹出，因为橡胶筒的底部设置的较小，所以气流排出速度受限制，上模具中气压的增大，继而会增大从橡胶筒吹出气流的力度，然后气流吹到下模具上的异形钢框上，气流的冲击下减少了异形钢框的活动，在气流从上往下吹出时，气流的冲击会增大异形钢框与下模具外壁的贴合力度，减少了钢框的活动。

18、4、该异形钢框冲压模具，通过上模具中气体的增多，气体分子之间的间隙缩小，继而使分子之间的摩擦增大，分子之间的摩擦增大进而使上模具的温度升高，温度的升高下传导到异形钢框上，温度的升高使钢框材料的软化，钢框材料的软化减少了钢框材料的断裂，提高了材料冲压的成品质量。

技术特征：

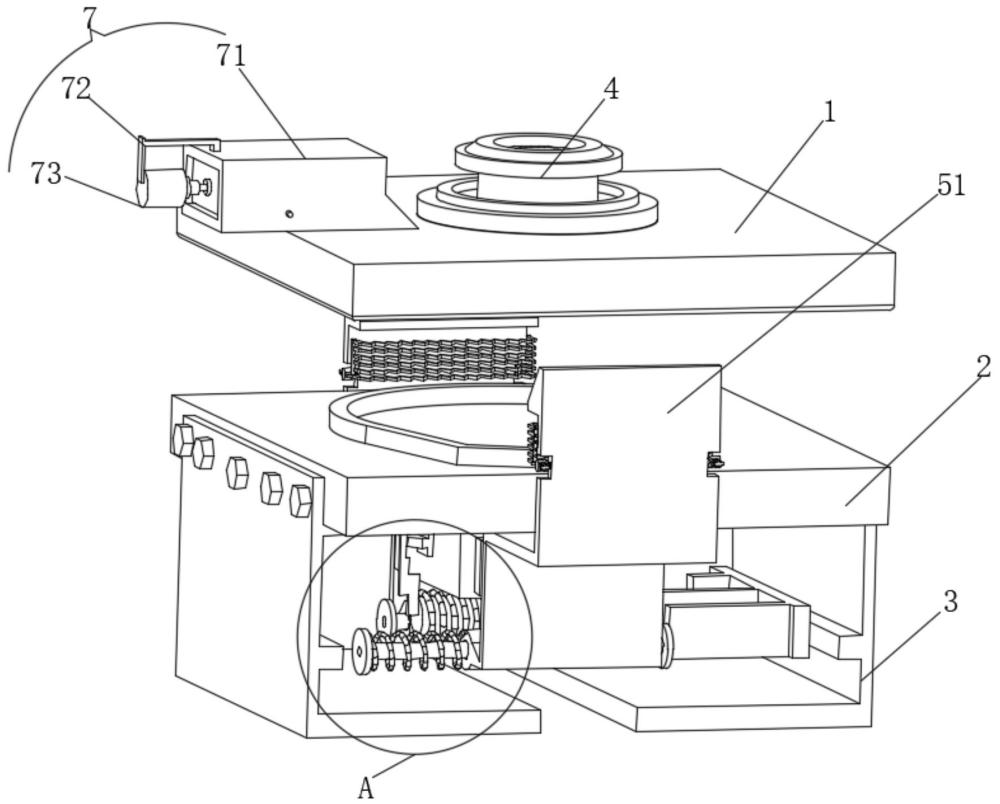

1.一种异形钢框冲压模具，包括下模具（2），其特征在于：所述下模具（2）的底部固定连接有安装座（3），所述下模具（2）的顶部卡接有上模具（1），所述上模具（1）的顶部固定连接有连接口（4），所述安装座（3）的外壁固定连接有限位机构（5）；

2.根据权利要求1所述的一种异形钢框冲压模具，其特征在于：所述拦截板（51）的外壁转动连接有安装块（55），所述安装块（55）的外壁开设有孔。

3.根据权利要求2所述的一种异形钢框冲压模具，其特征在于：所述安装块（55）的孔内插接有限位杆（54），所述限位杆（54）的外壁与安装块（55）之间固定连接有第二弹簧（56）。

4.根据权利要求3所述的一种异形钢框冲压模具，其特征在于：所述下模具（2）底部固定连接有电磁铁（6），且拦截板（51）外壁邻近于电磁铁（6）的位置固定连接有磁铁。

5.根据权利要求1所述的一种异形钢框冲压模具，其特征在于：所述上模具（1）的外壁固定连接有气流机构（7），所述气流机构（7）包括气流仓（71），所述气流仓（71）与上模具（1）固定连接。

6.根据权利要求5所述的一种异形钢框冲压模具，其特征在于：所述气流仓（71）与上模具（1）的内壁均开设有空腔，且气流仓（71）和上模具（1）的空腔内部连通。

7.根据权利要求6所述的一种异形钢框冲压模具，其特征在于：所述气流仓（71）的外壁固定连接有支架（72），所述支架（72）的外壁固定连接有伸缩机（73），所述伸缩机（73）的右侧活动连接有气压板（74）。

8.根据权利要求7所述的一种异形钢框冲压模具，其特征在于：所述上模具（1）的底部开设有气流孔（76），所述气流孔（76）的内壁插接有橡胶筒（75），所述气流仓（71）的内壁开设有限位槽（77），所述气流仓（71）的内壁固定连接有圆杆（710），所述圆杆（710）的外壁转动连接有单向板（79），所述单向板（79）的顶部与气流仓（71）的内顶部之间固定连接有第三弹簧（78）。

技术总结
本发明公开了一种异形钢框冲压模具，涉及冲压模具技术领域。该异形钢框冲压模具，包括下模具，所述下模具的底部固定连接有安装座，所述下模具的顶部卡接有上模具，所述上模具的顶部固定连接有连接口，所述安装座的外壁固定连接有限位机构。该异形钢框冲压模具，通过电磁铁产生磁性，通过磁性进而对拦截板上的磁铁进行吸附，带动拦截板贴合到下模具的外壁，在对下模具上的异形钢框产生固定的同时电磁铁与下模具连接，电磁铁使下模具产生磁性进而对下模具上的异形钢框进行吸附，继而增大对异形钢框的固定，减少了异形钢框的活动，提高了对异形钢框的冲压质量，安装块转动连接在拦截板上，所以安装块可以带动限位杆改变角度。

技术研发人员：林伟丽,黄锐,张鑫,孙蓉蓉
受保护的技术使用者：烟台安信精密机械有限公司
技术研发日：
技术公布日：2024/3/12
